Geely МК / Cross. СЦЕПЛЕНИЕ

ОСОБЕННОСТИ КОНСТРУКЦИИ

На автомобили Geely МК устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной.

Сцепление расположено между двигателем и коробкой передач и предназначено для разъединения и соединения маховика, расположенного на коленчатом валу двигателя, и первичного вала коробки передач.

Сцепление состоит из ведомого (фрикционного) диска, кожуха сцепления с нажимным диском и диафрагменной пружиной, а также механизма выключения сцепления.

Нажимной диск смонтирован в стальном штампованном кожухе 3 (рис. 6.1), прикрепленном шестью болтами к маховику 1 двигателя. Ведомый диск 2 установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной 4 между маховиком и нажимным ДИСКОМ

Подшипник 1 (рис. 6.2) выключения сцепления установлен на направляющей втулке 2, запрессованной в картер сцепления, и перемещается по втулке вилкой 4, которую в свою очередь приводит в действие рабочий цилиндр гидропривода выключения сцепления.

Гидравлический привод выключения сцепления состоит...
...из главного цилиндра, установленного в моторном отсеке...

...рабочего цилиндра, установленного на картере сцепления, трубопровода, включающего в себя...
...трубку, соединяющую главный цилиндр...
...и промежуточный шланг...
...трубку, соединяющую промежуточный шланг с рабочим цилиндром.

Рис. 6.3. Сцепление: 1 - маховик; 2 - ведомый диск; 3 - кожух сцепления с нажимным диском; 4 - диафрагменная пружина

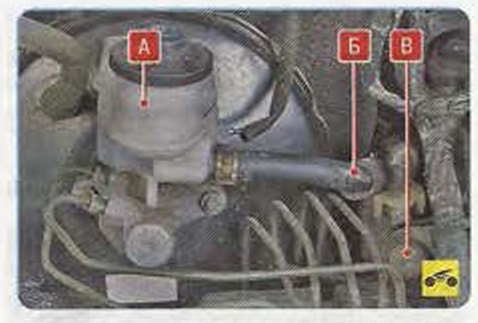

Главный цилиндр В соединен питающим шлангом Б с бачком А. установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров). В гидроприводе выключения сцепления используется тормозная жидкость. Предусмотрена регулировка привода выключения сцепления в эксплуатации.

Сцеплением управляют при помощи педали сцепления. В исходное положение педаль возвращается пружиной.

ПОЛЕЗНЫЕ СОВЕТЫ

Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время на педали, сцепление оказывается хотя бы немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, несмотря на то, что выжимной подшипник рассчитан на работу в режиме постоянного вращения, даже при слегка нажатой педали он находится под повышенной нагрузкой, и его ресурс снижается. По этой же причине не рекомендуется подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше перевести рычаг коробки передач в нейтральное положение и отпустить педаль.

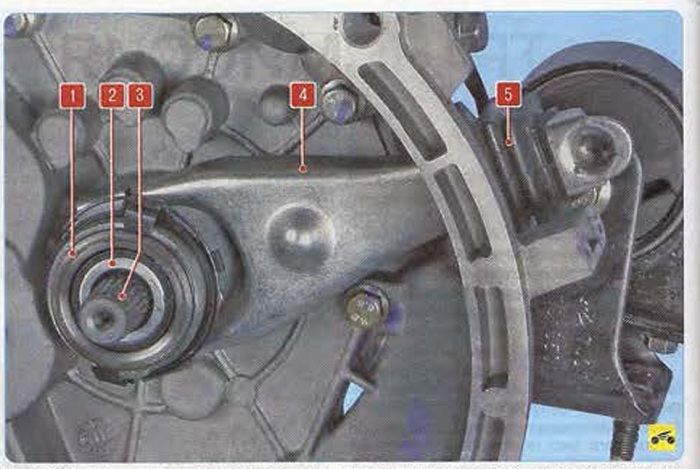

Рис. 6.2. Механизм выключения сцепления: 1 - подшипник выключения сцепления; 2 - направляющая втулка подшипника выключения сцепления; 3 - первичный вал коробки передач; 4 - вилка выключения сцепления; 5 - грязезащитный чехол

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ СЦЕПЛЕНИЯ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Причина неисправности	Способ устранения
Неполное выключение сцепления (сцепление «ведет»)
Уменьшен полный ход педали сцепления	Отремонтируйте привод выключения сцепления
Коробление ведомого диска (торцовое биение более 0,5 мм)	Замените ведомый диск в сборе
Неровности на поверхностях фрикционных накладок ведомого диска	Тоже
Ослабление заклепок или поломка фрикционных накладок ведомого диска	»
Заедание ступицы ведомого диска на шлицах первичного вала коробки передач	Очистите шлицы и покройте смазкой ЛСЦ-15. Если причиной заедания является смятие или износ шлицев, то замените первичный вал или ведомый диск
Попадание воздуха в систему гидропривода	Прокачайте систему
Утечка жидкости из главного или рабочего цилиндра привода выключения сцепления	Замените главный или рабочий цилиндр
Ослабление заклепок крепления нажимной пружины	Замените кожух сцепления с нажимным диском в сборе
Перекос или коробление нажимного диска	Тоже
Неполное включение сцепления (сцепление «буксует»)
Повышенный износ или пригорание фрикционных накладок ведомого диска	Замените ведомый диск в сборе
Повреждение или заедание привода выключения сцепления	Устраните неисправности, вызывающие заедание
Рывки при работе сцепления
Заедание ступицы ведомого диска на шлицах первичного вала	Очистите шлицы, смажьте специальной смазкой. Если причиной заедания является смятие или износ шлицев, то при необходимости замените первичный вал или ведомый диск
Поломка или снижение упругости пружин демпфера ведомого диска	Замените ведомый диск в сборе
Заедание в механизме привода выключения сцепления	Замените деформированные детали. Устраните причины, вызывающие заедание
Повышенный износ фрикционных накладок ведомого диска	Замените ведомый диск в сборе Проверьте, не повреждены ли поверхности диска
Ослабление заклепок фрикционных накладок ведомого диска	Замените ведомый диск в сборе
Повреждение поверхности или коробление нажимного диска	Замените кожух сцепления с нажимным диском в сборе
Повышенный шум при выключении сцепления
Износ, повреждение или утечка смазки из подшипника выключения сцепления	Замените подшипник
Повышенный шум при включении сцепления
Поломка пластин, соединяющих нажимной диск с кожухом	Замените кожух сцепления с нажимным диском в сборе
