Geely МК / Cross. СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ MR479QA

ОСОБЕННОСТИ КОНСТРУКЦИИ

В состав системы питания входят детали и узлы следующих систем:

- подачи топлива, включающей в себя топливный бак, топливный модуль, трубопроводы, топливный фильтр и топливную рампу с форсунками:

- воздухоподачи, в которую входят воздушный фильтр, дроссельный узел;

- улавливания паров топлива, состоящей из адсорбера, клапана продувки адсорбера и соединительных трубопроводов.

ПРИМЕЧАНИЕ ~

Система улавливания паров топлива описана в отдельном подразделе (см. «Система улавливания паров топлива», с. 109), так как она служит только для выполнения экологических требований по снижению токсичности.
Функциональное назначение системы подачи топлива - обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Двигатель оборудован электронной системой управления с распределенным впрыском топлива. В системе распределенного впрыска функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя разделены: воздух подается системой воздухоподачи, состоящей из дроссельного узла и регулятора холостого хода, а необходимое в каждый момент работы двигателя количество топлива впрыскивается форсунками во впускной коллектор. Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов. Управляет системой впрыска топлива (а также системой зажигания) электронный блок, непрерывно контролирующий с помощью соответствующих датчиков нагрузку двигателя, скорость движения автомобиля, тепловое состояние двигателя, оптимальность процесса сгорания в цилиндрах двигателя.

Особенностью системы впрыска автомобиля является синхронность срабатывания форсунок в соответствии с фазами газораспределения (блок управления двигателем


получает информацию от датчика положения коленчатого вала). Блок управления включает форсунки последовательно, а не попарно, как в системах асинхронного впрыска. Каждая форсунка включается через 720’ поворота коленчатого вала. Однако на режимах пуска и динамических режимах работы двигателя используется асинхронный метод подачи топлива без синхронизации с вращением коленчатого вала.
Основным датчиком для обеспечения оптимального процесса сгорания является управляющий датчик концентрации кислорода в отработавших газах (лямбда-зонд). Он установлен в выпускном коллекторе и совместно с блоком управления двигателем и форсунками образует контур управления составом топливовоздушной смеси, подаваемой в двигатель. По сигналам датчика блок управления двигателем определяет количество несгоревшего кислорода в отработавших газах и соответственно оценивает оптимальность состава топливовоздушной смеси, поступающей в цилиндры двигателя в каждый момент времени. Зафиксировав отклонение состава от оптимального 1:14 (топливо/воздух), обеспечивающего наиболее эффективную работу каталитического нейтрализатора отработавших газов, блок управления с помощью форсунок изменяет состав смеси. Поскольку датчик концентрации кислорода включен в цепь обратной связи блока управления двигателем, контур управления составом топливовоздушной смеси является замкнутым.
Помимо управляющего датчика в систему выпуска входит диагностический датчик концентрации кислорода установленный в приемной трубе системы выпуска отработавших газов. По составу газов, прошедших через нейтрализатор, он определяет эффективность работы системы управления двигателем. Если блок управления двигателем по информации, полученной от диагностического датчика кон-центрации кислорода, фиксирует превышение нормы токсичности отработавших газов, не устраняемое тарировкой системы управления, то он включает в комбинации приборов сигнализатор неисправности двигателя и заносит в память код ошибки для последующей диагностики.

Для того чтобы пары топлива не попадали в атмосферу, бак соединен трубопроводом с адсорбером системы улавливания паров топлива.
Из топливного модуля топливо подается в топливный фильтр, установленный на топливном баке. Затем топливо поступает в топливную рампу, закрепленную на впускном коллекторе. Из топливной рампы топливо впрыскивается форсунками в патрубки впускного коллектора.

Топливопроводы системы питания представляют собой трубки и шланги, соединяющие между собой различные элементы системы.

ПРЕДУПРЕЖДЕНИЕ ~

Шланги системы питания изготовлены по особой технологии из маслобензостойких материалов. Применение шлангов, отличающихся по конструкции от рекомендованных, может привести к отказу системы питания, а в некоторых случаях и к пожару
Топливный бак пластмассовый, установлен под полом кузова в его задней части.


Топливный модуль установлен во фланцевое отверстие топливного бака и включает в себя электрический насос, фильтр грубой очистки топлива и указатель уровня топлива в топливном баке.

Топливный модуль обеспечивает подачу топлива и установлен в топливном баке, что снижает вероятность образования паровых пробок, так как топливо подается под давлением, а не за счет разрежения. Кроме этого улучшается смазывание и охлаждение деталей топливного насоса. Топливный насос погружной, роторного типа, с электроприводом.

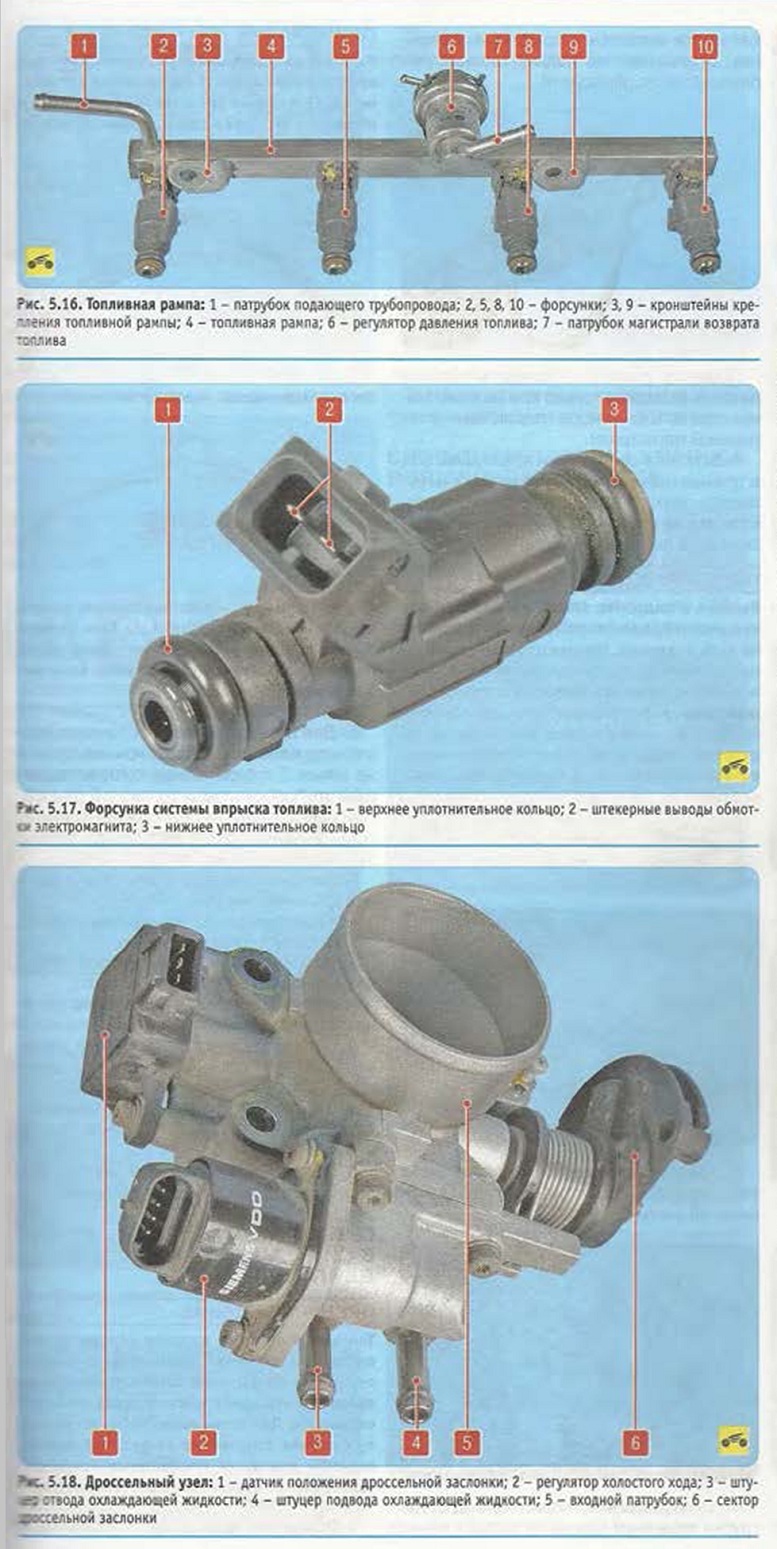

Топливная рампа (рис. 5.16) представляет собой пустотелую деталь 4 с отверстиями для форсунок 2, 5, 8, 10 и с кронштейнами 3, 9 крепления к головке блока цилиндров. Форсунки уплотнены в отверстиях рампы и в отверстиях головки блока цилиндров резиновыми кольцами и закреплены фиксаторами. Рампа в сборе с форсунками вставлена хвостовиками форсунок в отверстия впускного коллектора и закреплена двумя болтами.

Форсунки прикреплены к рампе, из которой к ним подается топливо, а своими распылителями входят в отверстия впускного коллектора. В отверстиях рампы и впускного коллектора форсунки уплотнены кольцами 1 и 3 (рис. 5.17). Форсунка предназначена для дозированного впрыска топлива в цилиндр двигателя и представляет собой высокоточный электромеханический клапан. Топливо под давлением поступает из рампы по каналам внутри корпуса форсунки к запорному клапану. Пружина поджимает иглу запорного клапана к конусному отверстию пластины распылителя. удерживая клапан в закрытом положении. Напряжение, подаваемое от блока управления двигателем через штекерные выводы 2 на обмотку электромагнита форсунки, создает в ней магнитное поле, втягивающее сердечник вместе с иглой запорного клапана внутрь электромагнита. Конусное кольцевое отверстие в пластине распылителя открывается, и топливо впрыскивается через диффузор корпуса распылителя во впускной канал головки блока цилиндров и далее в цилиндр двигателя. После прекращения поступления электрического импульса пружина возвращает сердечник и иглу запорного клапана в исходное состояние - клапан запирается. Количество топлива, впрыскиваемое форсункой, зависит от длительности электрического импульса.

Воздушный фильтр установлен в правой части моторного отсека. Фильтр соединен воздуховодом с дроссельным узлом.
Фильтрующий элемент воздушного фильтра бумажный, плоский, с большой площадью фильтрующей поверхности.

Дроссельный узел представляет собой простейшее регулирующее устройство и служит для изменения количества основного воздуха, подаваемого во впускную систему двигателя. Он установлен на входном фланце впускного коллектора. На входной патрубок 5 (рис. 5.18) дроссельного узла надет воздуховод, закрепленный хомутом и соединяющий дроссельный узел с воздушным фильтром.

В дроссельном узле установлена поворачивающаяся на оси заслонка. На корпусе дроссельного узла закреплены датчик положения дроссельной заслонки 1 и регулятор холостого хода 2.

В процессе эксплуатации дроссельный узел не требует обслуживания и регулировки, следите лишь за состоянием резиновых уплотнений, чтобы избежать подсоса воздуха.
