Geely МК / Cross. ЗАМЕНА ПРОКЛАДКИ ВПУСКНОГО КОЛЛЕКТОРА ДВИГАТЕЛЯ MR479QA - ЧАСТЬ 1

Вам потребуются: ключи «на 10», «на 12», «на 13», «на 16», отвертки с плоским и крестообразным лезвием, бокорезы, пассатижи.

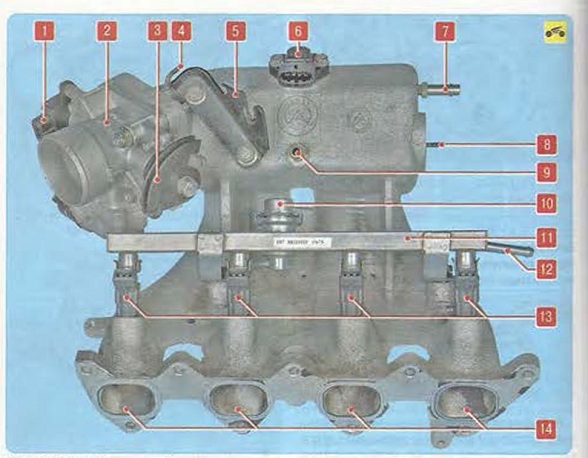

Рис. 5.6. Впускной коллектор: 1 - датчик положения дроссельной заслонки; 2 - дроссельный узел; 3 - сектор привода дроссельной заслонки; 4 - штуцер шланга электромагнитного клапана продувки адсорбера; Б - кронштейн крепления троса привода дроссельной заслонки; 6 - датчик абсолютного давления вo впускном коллекторе; 7 - штуцер шланга вакуумного усилителя тормозов; 8 - штуцер шланга регулятора давления в топливной рампе; 9 - штуцер шланга малого контура вентиляции картера; 10 - регулятор давления топлива; 11 - топливная рампа; 12 - патрубок топливной рампы; 13 - форсунки; 14 - впускные каналы

1. Снизьте давление в системе питания


2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.


6. Отсоедините воздуховод от дроссельного узла (см. •Снятие и установка дроссельного узла», с. 104).
