Газель до 2009 года. Снятие насоса гидроусилителя руля

Работаем на смотровой канаве или эстакаде.

Операции показываем на двигателе 3M3-40522.

Снимаем грязезащитный щиток дви­гателя.

Сливаем масло из системы гидро­усилителя (см. «Замена масла и фильтрующего элемента», с. 233). Снимаем ремень привода вспомога­тельных агрегатов (см. «Замена и ре­гулировка натяжения ремня привода вспомогательных агрегатов», с. 177).

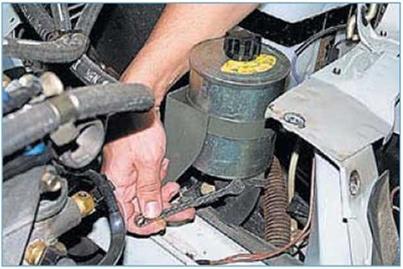

Отверткой или ключом «на 8» ослаб­ляем хомут крепления всасываю­щего шланга к бачку (радиатор для наглядности снят).

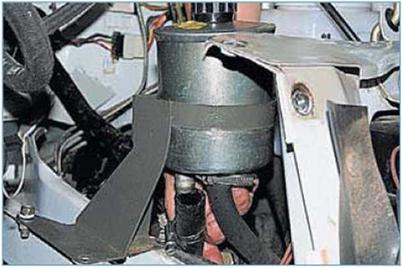

Снимаем шланг с патрубка бачка.

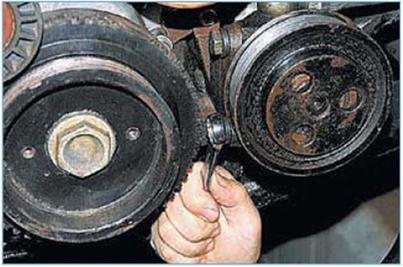

Ключом «на 17» отворачиваем два болта крепления насоса к кронштей­ну.

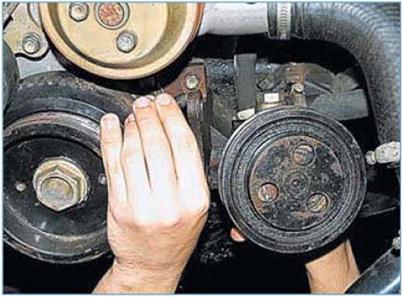

Снимаем насос со шлангами и выни­маем верхний болт его крепления из отверстия кронштейна.

Нижний болт можно вынуть, только сняв кронштейн с двигателя. Сливаем из насоса остатки масла, вращая его шкив в обе стороны.

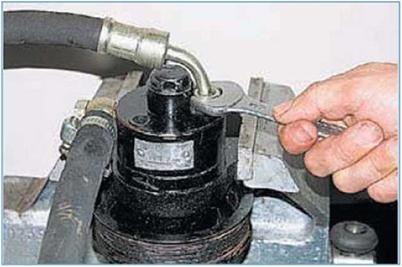

Зажав корпус насоса в тиски, клю­чом «на 17» отворачиваем штуцер нагнетательного шланга...

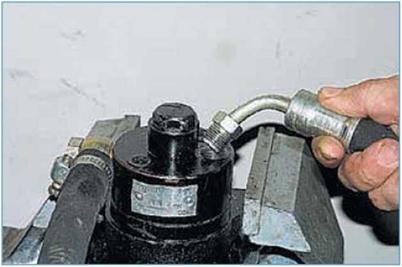

...и снимаем шланг.

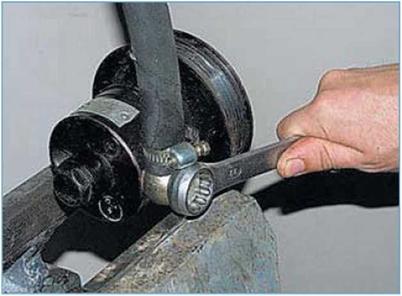

Ключом «на 22» отворачиваем болт- штуцер всасывающего шланга...

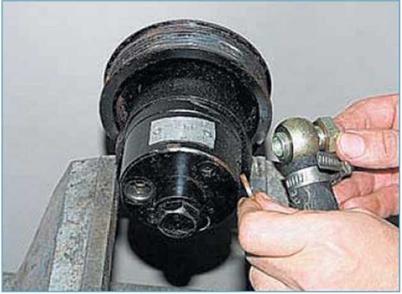

...и снимаем шланг. Соединительная муфта шланга уплотнена двумя мед­ными шайбами (шайба со стороны насоса - толще).

Устанавливаем насос в обратной по­следовательности, после чего зали­ваем масло и прокачиваем систему (см. соответствующие разделы).
