Газель до 2009 года. Снятие и проверка термостата двигателя ЗМЗ-40522
Сливаем охлаждающую жидкость (см. «Замена охлаждающей жидкости», с. 173).
Отверткой ослабив затяжку винтов...
 |

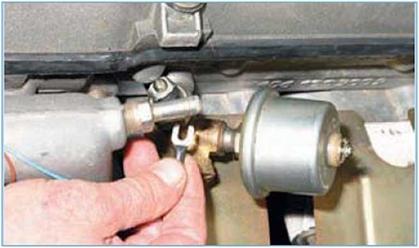

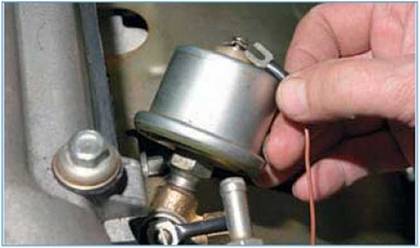

...отсоединяем наконечники проводов от датчиков указателя давления...
 |
...и сигнализатора аварийного давления масла.

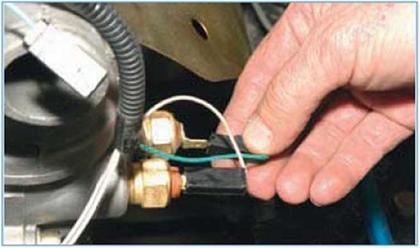

 Отсоединяем колодки проводов от датчиков перегрева и указателя температуры охлаждающей жидкости. |
 |

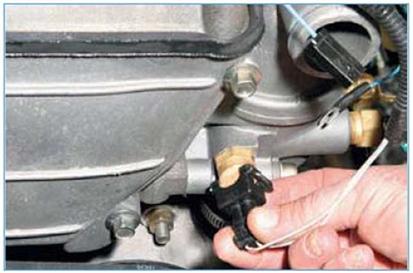

Нажав на фиксатор, отсоединяем колодку проводов от датчика температуры охлаждающей жидкости.

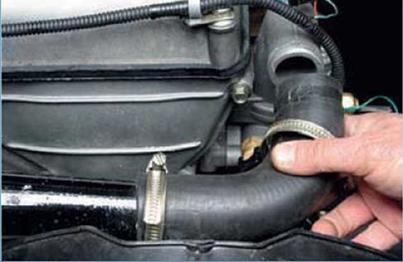

Отверткой ослабляем затяжку хомута крепления шланга, подводящего жидкость от термостата к радиатору...
 |
...и снимаем шланге патрубка крышки корпуса термостата.

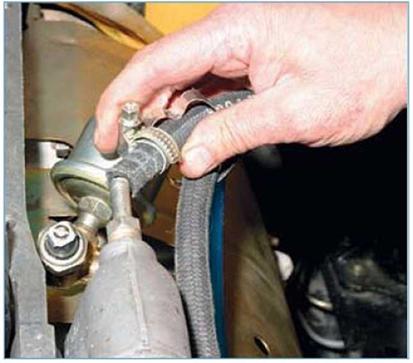

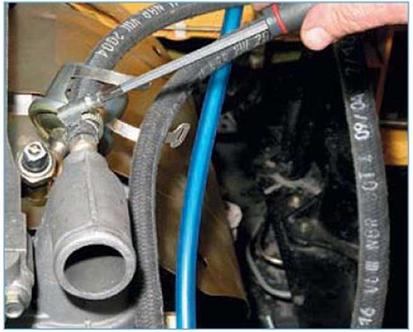

 Отверткой ослабляем затяжку хомута крепления пароотводящего шланга... |
 .и снимаем его со штуцера. |

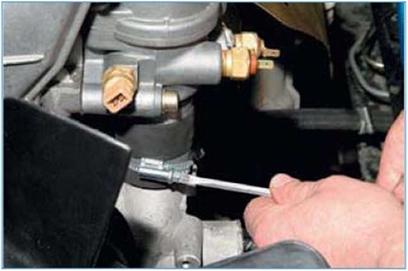

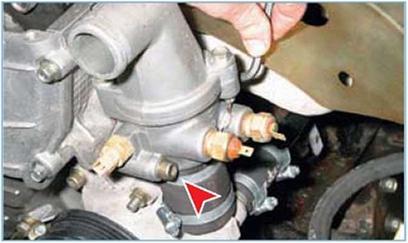

 Отверткой ослабляем затяжку хомута крепления шланга, соединяющего насос с термостатом. |
 Шестигранником «на 6» отворачиваем два винта крепления корпуса термостата к головке блока цилиндров... |
 |

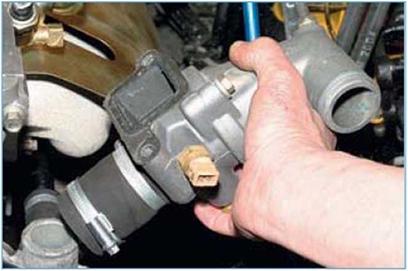

...и снимаем корпус термостата в сборе с байпасным шлангом.
Между корпусом термостата и головкой блока цилиндров установлена уплотнительная прокладка. При последующей установки термостата прокладку следует заменить новой.

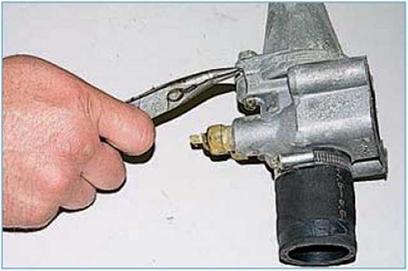

 Тонкими плоскогубцами вынимаем контровочную проволоку из отверстия наружного болта. |
Ключом «на 12» отворачиваем два болта крепления крышки корпуса термостата...

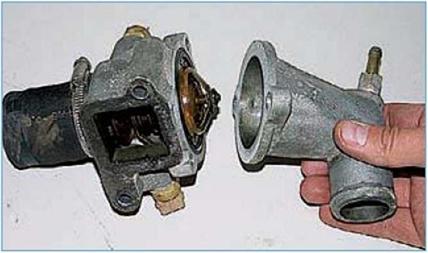

 ...и снимаем крышку. |

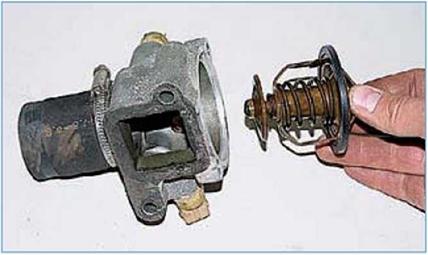

 Вынимаем термостат из корпуса. |
Снимаем с термостата резиновое уплотнительное кольцо.
Опускаем термостат в прозрачную емкость с водой, нагретой до 100 °С. Термостат должен полностью открыть верхний (основной) клапан
и перекрыть нижний (байпасный). По мере остывания воды, термостат должен закрывать основной клапан и открывать байпасный. При 80 °С верхний клапан должен полностью закрыться.
Неисправный термостат заменяем. Устанавливаем термостат в обратной последовательности.
