Газель до 2009 года. Разборка привода газораспределительного механизма двигателя ЗМЗ-40522
Разбираем привод газораспределительного механизма (ГРМ) для замены вышедших из строя отдельных его элементов - цепей, звездочек, устройств натяжения цепей.
Работу выполняем на смотровой канаве или эстакаде.
Сливаем из двигателя масло и охлаждающую жидкость, снимаем радиатор и вентилятор системы охлаждения, ремень и шкив привода вспомогательных агрегатов, насос охлаждающей жидкости, генератор, головку блока цилиндров (см. соответствующие работы).

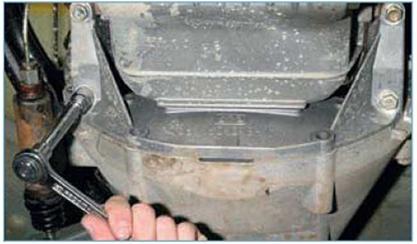

 Головкой «на 14» отворачиваем четыре болта крепления усилителя картера сцепления к блоку. |

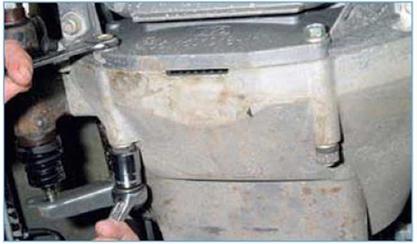

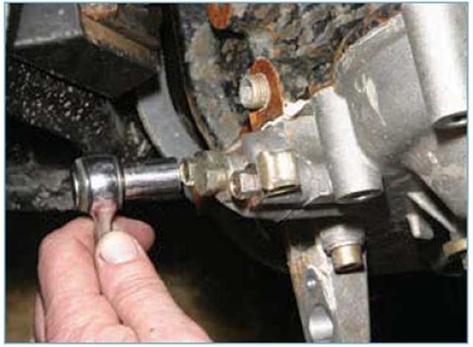

 Головкой «на 17» отворачиваем гайки двух болтов крепления усилителя к картеру сцепления, удерживая болты ключом «на 14». |

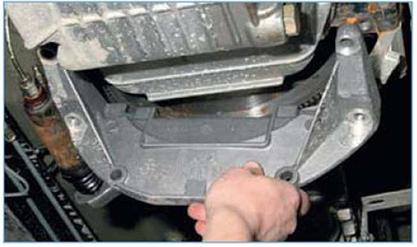

 и снимаем усилитель |
|
Головкой «на 13» отворачиваем...
|
...две гаики крепления поддона картера к шпилькам передней крышки блока цилиндров...
 |
...и две гаики крепления поддона к шпилькам задней крышки блока цилиндров.

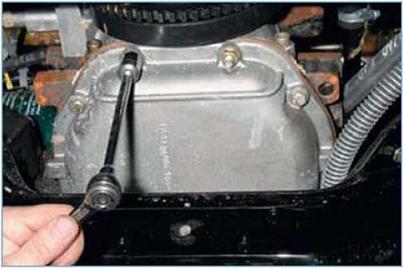

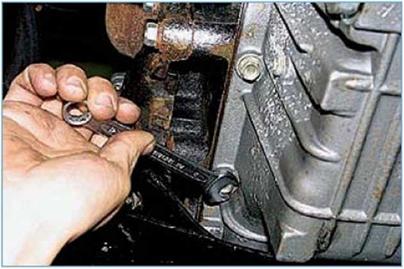

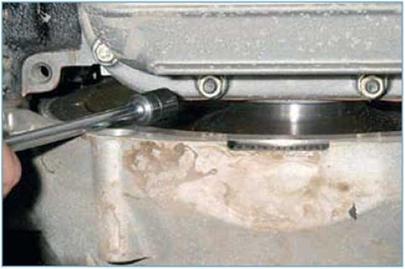

 Ключом «на 12» отворачиваем одиннадцать болтов крепления поддона картера к блоку цилиндров. |

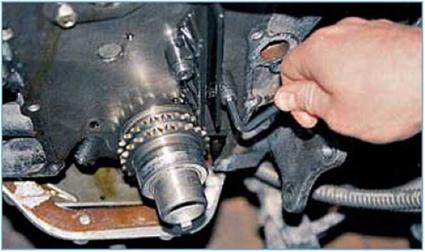

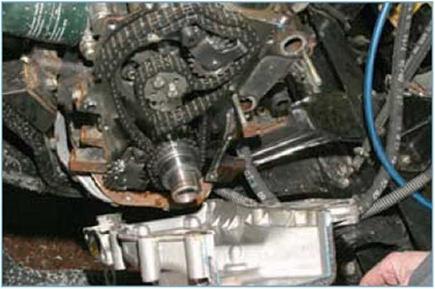

 Аккуратно, стараясь не повредить прокладку, снимаем поддон со шпилек и кладем на балку. |

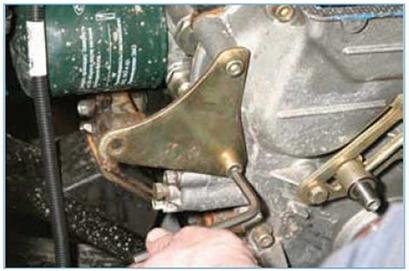

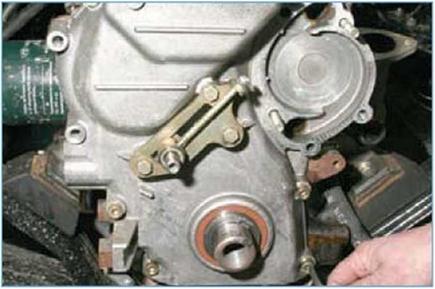

 Шестигранником «на 6» отворачиваем два винта крепления кронштейна генератора... ...и снимаем кронштейн. |
 |
Головкой «на 10» отворачиваем два болта крепления крышки нижнего гидронатяжителя цепи (верхний болт также крепит держатель провода датчика положения коленчатого вала)...

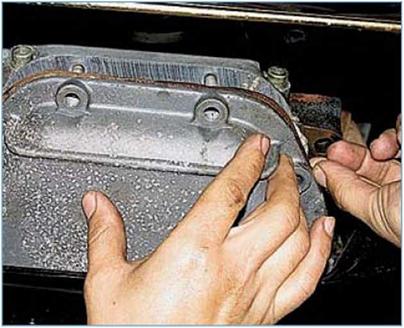

и снимаем крышку
Вынимаем гидронатяжитель нижней цепи.
 Шестигранником «на 6» отворачиваем пять винтов крепления передней крышки блока цилиндров. |
 Снимаем крышку. |
 Снимаем верхнюю цепь. |

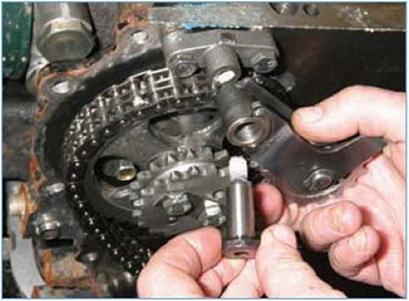

 Шестигранником «на 6» отворачиваем ось рычага звездочки устройства натяжения верхней цепи. |
Ось установлена на резьбовой герметик, поэтому при отворачивании оси возможно ее повреждение.
Поврежденную ось необходимо заменить.

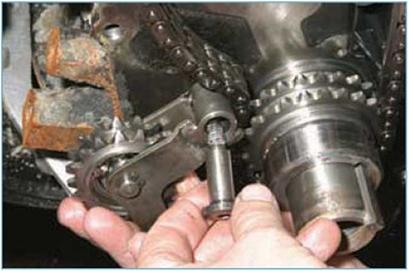

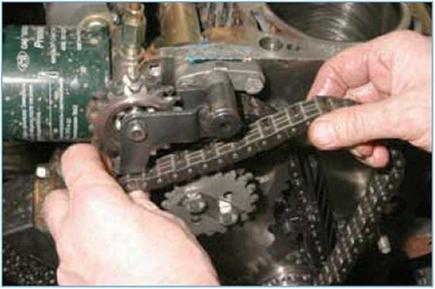

 Снимаем ось и рычаг со звездочкой. |

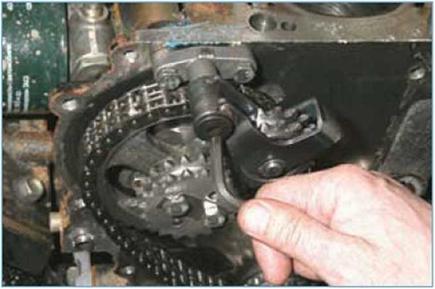

 Аналогично снимаем рычаг со звездочкой устройства натяжения нижней цепи. |

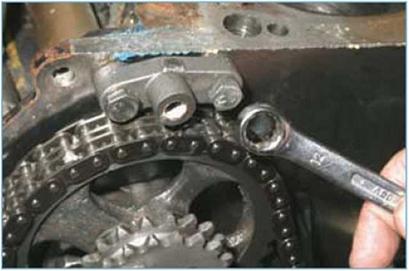

 Ключом или головкой «на 12» отворачиваем два болта крепления проставки устройства натяжения верхней цепи. |
 |

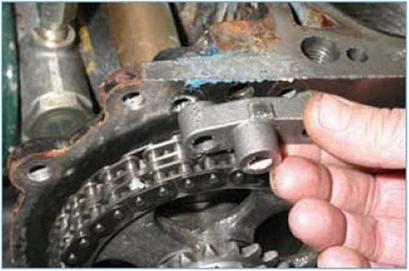

Снимаем проставку.
При необходимости замены подшипника звездочки натяжения цепи щипцами разжимаем и снимаем стопорное кольцо оси подшипника звездочки. Вынимаем ось и снимаем звездочку с рычага.

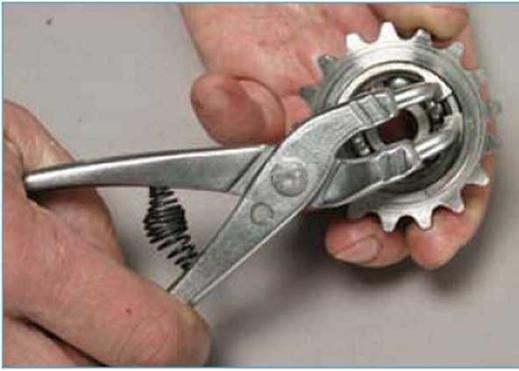

 Сжав щипцами, вынимаем стопорное кольцо подшипника. Вынимаем подшипник из звездочки. |
 Элементы устройства натяжения цепи: 1 - ось подшипника; 2 - шайба; 3 - стопорное кольцо подшипника; 4 - звездочка; 5 - подшипник; 6 - стопорное кольцо оси |
Устанавливаем подшипник в обратной последовательности.

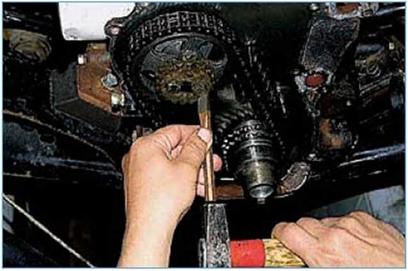

 Зубилом отгибаем края стопорной пластины. |

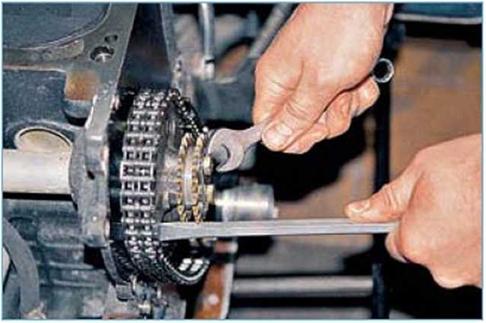

 Отверткой удерживая ведомую звездочку промежуточного вала, ключом «на 12» отворачиваем два болта. |

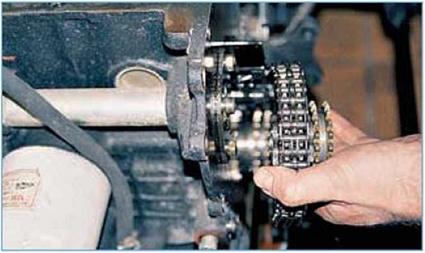

 Снимаем звездочки вместе с нижней цепью с фланца промежуточного вала. |
 |
Шестигранником «на 6» отворачиваем два винта и снимаем успокоитель нижней цепи.
Сборку проводим в обратной последовательности.
Очищаем привалочные плоскости блока цилиндров, поддон картера, крышек, насоса охлаждающей жидкости от остатков прокладок и герметика. Уплотнительные прокладки заменяем новыми.
Устанавливаем звездочки, цепь и переднюю крышку блока цилиндров в обратной последовательности.
При установке звездочки устройства натяжения нижней цепи необходимо убедиться в совпадении меток на звездочках коленчатого и промежуточного валов. На резьбы осей рычагов звездочек устройств цепей натяжения и болтов крепления проставки наносим резьбовой герметик.
Заряжаем и устанавливаем гидронатяжитель нижней цепи привода газораспределительного механизма (см. «Снятие и установка гидронатяжителей», с. 130).
Устанавливаем головку блока цилиндров распределительные валы и звездочки валов.
Монтируем на звездочки распределительных валов верхнюю цепь.
Заряжаем и устанавливаем гидронатяжитель верхней цепи привода газораспределительного механизма (см. «Снятие и установка гидронатяжителей», с. 130).
