Газель до 2009 года. Снятие выпускного коллектора двигателя ЗМЗ-40522

Снимаем выпускной коллектор для замены его уплотнительных прокладок, а также при ремонте головки блока цилиндров.

Работу выполняем на смотровой канаве или эстакаде.

Снимаем грязезащитный щиток двигателя.

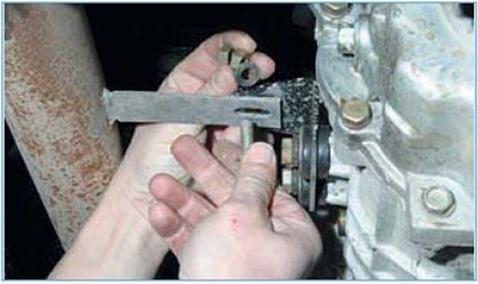

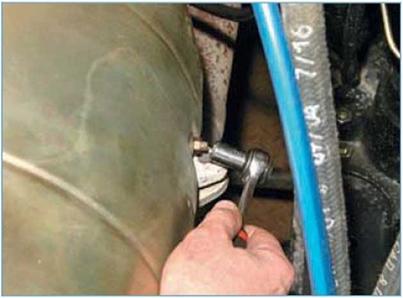

Снизу автомобиля ключом «на 13» отворачиваем контргайку болта

крепления приемной трубы к кронштейну коробки передач, удерживая болт от проворачивания головкой «на 12».

Аналогично отворачиваем другую гайку болта крепления приемной трубы.

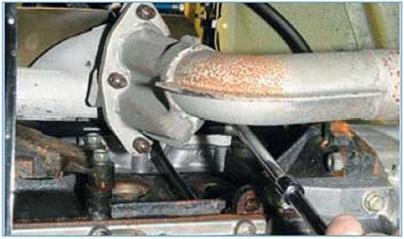

Головкой «на 14» с удлинителем отворачиваем восемь гаек четырех шпилек (по одной гайке и контргайке на каждой шпильке) крепления фланца приемной трубы к фланцу выпускного коллектора.

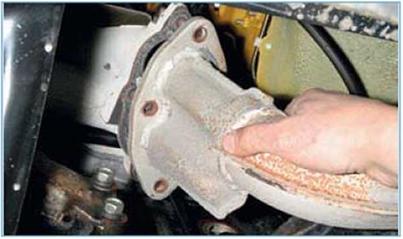

Сдвигаем фланец приемной трубы со шпилек выпускного коллектора.

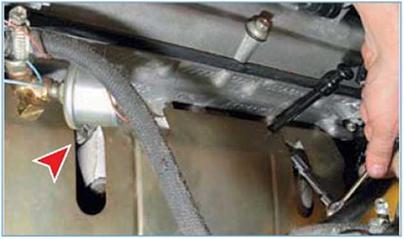

В моторном отсеке головкой «на 12» отворачиваем две гайки верхнего крепления теплозащитного экрана выпускного коллектора...

...и одну гайку нижнего крепления экрана.

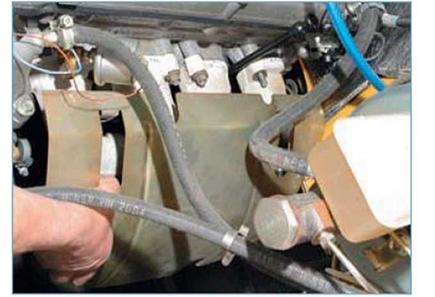

Снимаем теплозащитный экран выпускного коллектора.

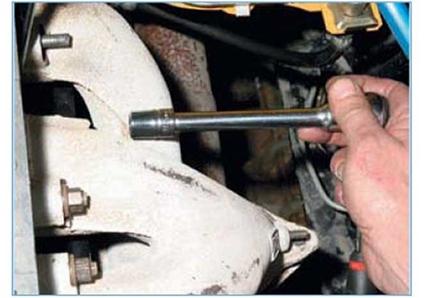

Головкой «на 14» с удлинителем отворачиваем восемь гаек шпилек крепления коллектора к головке блока цилиндров.

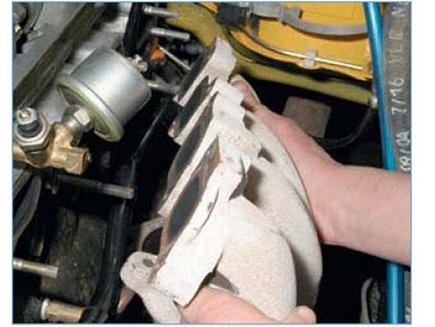

Сдвигаем выпускной коллектор по шпилькам головки блока цилиндров и снимаем его.

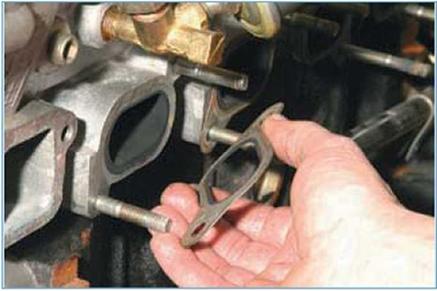

Снимаем со шпилек четыре уплотнительные прокладки выпускного коллектора.

Заменив уплотнительные прокладки, устанавливаем выпускной коллектор в обратной последовательности. Гайки крепления выпускного коллектора затягиваем равномерно предписанным моментом (см. «Приложения», с. 325).
