Газель Соболь. Подрулевые переключатели

На автомобиле применяют два под-рулевых переключателя, установленных на рулевой колонке. На части автомобилей звуковой сигнал включается переключателем указателей поворота и света фар, а на части — переключателем стеклоочистителя и стеклоомывателя.
Замена подрулевых переключателей
Снимаем рулевое колесо и кожухи рулевой колонки (см. «Снятие и разборка рулевой колонки», с. 107).
Шлицевой отверткой отворачиваем два винта крепления переключателя указателей поворота и света фар.
Снимаем переключатель и, отсоединяя провода от его выводов, зарисовываем или записываем порядок их подсоединения. Можно, поочередно отсоединяя провода, сразу подсоединять их к выводам нового переключателя.

Переключатели можно поменять в сборе с проводами. Для этого снимаем комбинацию приборов (см. «Снятие комбинации приборов, замена ламп», с. 160).

Отсоединяем колодки проводов от соответствующего переключателя...
...и вынимаем его через проем между панелью приборов и рулевой колонкой.

Переключатель очистителя, омы-вателя ветрового стекла и звукового сигнала заменяем аналогично.

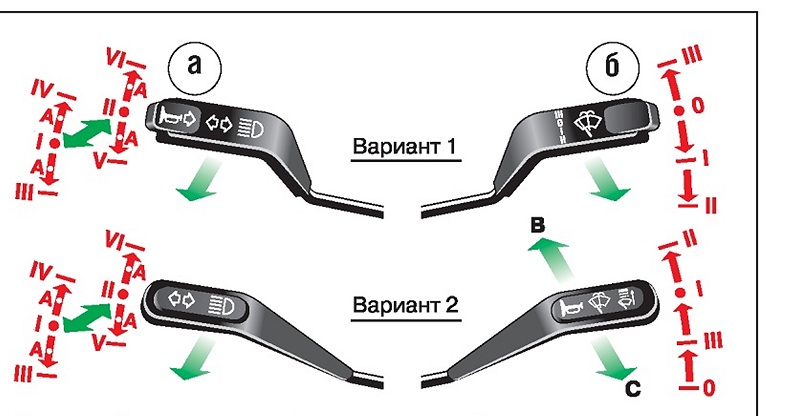

Схема работы подрулевых переключателей

а - левый переключатель указателей поворота, света фар (звукового сигнала):

I - включен ближний свет фар (если ручка центрального выключателя света вытянута до упора); II - включен дальний свет фар (если ручка центрального выключателя света вытянута до упора); V или ill - включен левый поворот: VI или IV - включен правый поворот. После окончания поворота переключатель автоматически возвращается в положение I или II.

А - нефиксированное положение рычага для кратковременного включения указателя поворота.

При перемещении рычага из положения I на себя включается дальний свет фар, пока рычаг удерживается в этом положении.

Звуковой сигнал (вариант 1) включается нажатием кнопки рычага из любого положения. 6- правый переключатель стеклоочистителя, стеклоомывателя (звукового сигнала):

О - стеклоочиститель выключен; I - включена малая скорость стеклоочистителя;

II - включена большая скорость стеклоочистителя; III - стеклоочиститель работает прерывисто.

Для переключателя без звукового сигнала (вариант 1) перемещением рычага на себя (по стрелке) из положения 0 кратковременно включается омыватель и стеклоочиститель.

Для переключателя со звуковым сигналом (вариант 2) омыватель и стеклоочиститель кратковременно включаются перемещением рычага из положения 0 от себя (по стрелке В).

Звуковой сигнал включается перемещением рычага из любого положения на себя (по стрелке С).

Омыватель и сигнал можно включать при любом положении рычага.
