Газель Соболь. Регулировка света фар

Газель Соболь. Регулировка света фар

Регулировать фары удобнее в темное время суток либо в пасмурную погоду.

Правильность регулировки фар проверяем по расположению световых границ на экране (см. рисунок). Проверку и регулировку выполняем на ровной горизонтальной площадке. В качестве экрана можно использовать лист фанеры (приблизительно 1,0 м вы-

сотой и 1,7...2,0 м длиной), стену здания, ворота и т. п. Полностью заправленный автомобиль - с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, - ставим перпендикулярно экрану на расстоянии 5 м между фарами и экраном. Проверяем и при необходимости доводим до нормы давление в шинах. Для точной регулировки можно посадить помощника на место водителя и несколько раз качнуть автомобиль, толкая его сбоку, для са-моустановки подвески. Кузов при этом примет нужное положение относительно колес. Мелом размечаем экран, как изображено на рисунке. Размер «h>> должен соответствовать расстоянию от поверхности площадки до центра фар.

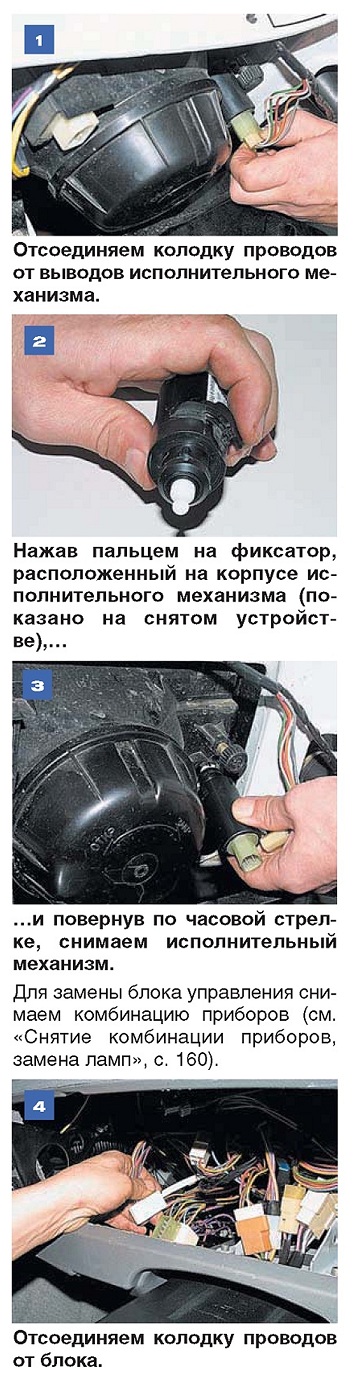

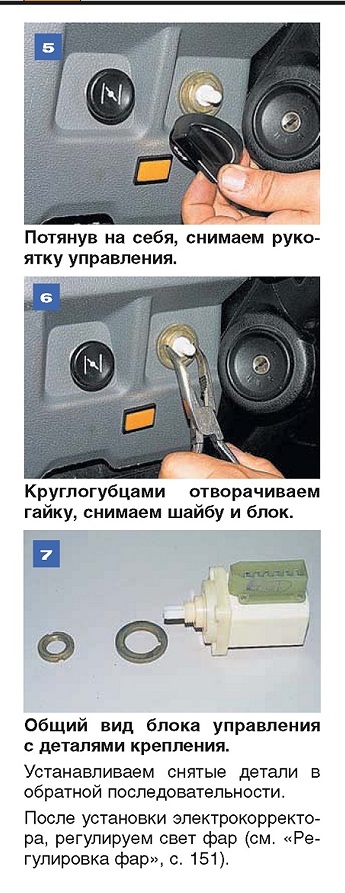

Если автомобиль укомплектован электрокорректором фар, поворачиваем его ручку управления по часовой стрелке до упора.

Одну из фар закрываем куском картона или ткани и включаем ближний свет.
Вращая рукой регулировочный винт, расположенный на задней стенке фары со стороны радиатора, совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары.
Вращая второй регулировочный винт, расположенный в противоположном верхнем углу корпуса фары, совмещаем горизонтальную границу пучка света с нижней линией на экране.

Аналогично регулируем вторую фару.
