Газель Соболь. Разборка и проверка стартера

Газель Соболь. Разборка и проверка стартера

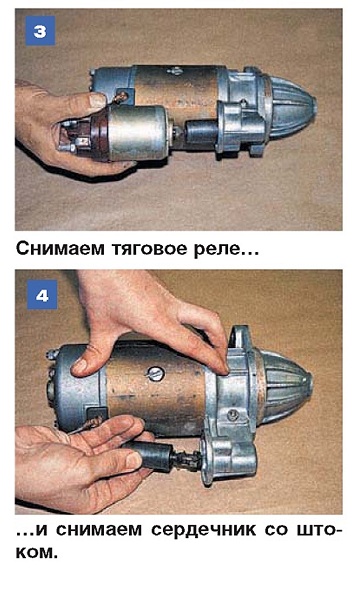

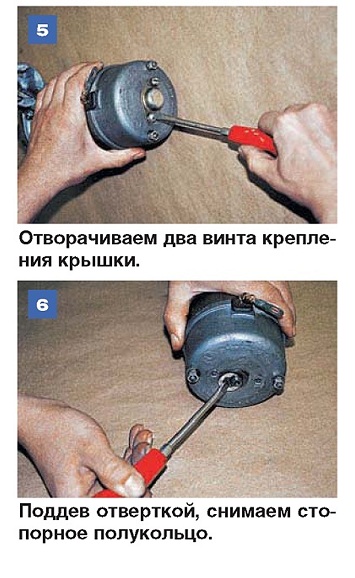

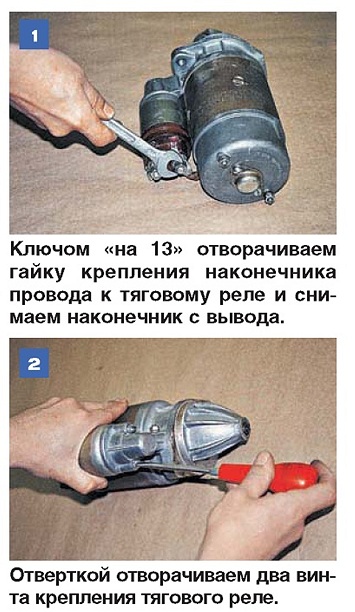

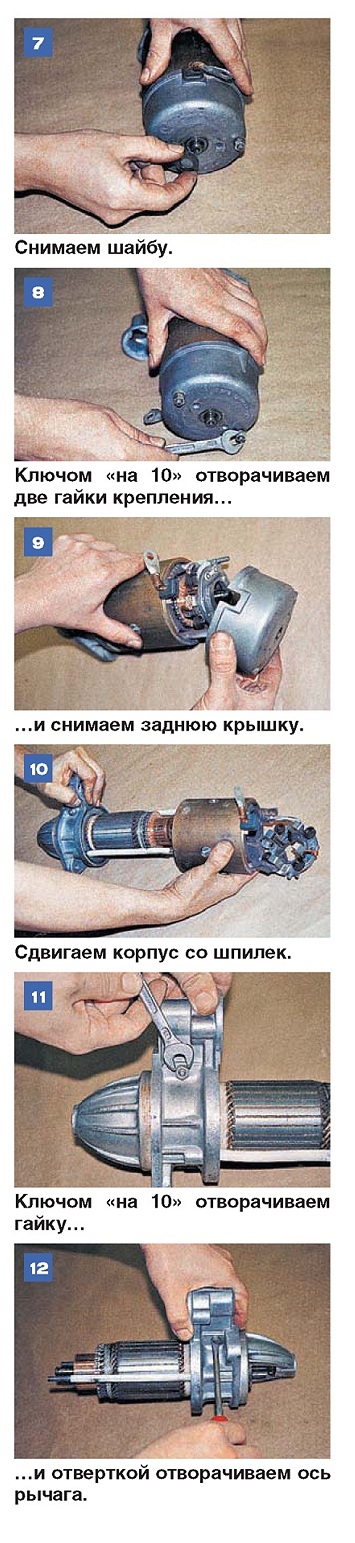

Снимаем стартер (см. «Снятие стартера», с. 141).

Омметром проверяем отсутствие замыкания обмоток статора на корпус.
Дефекты обмоток якоря определяем визуально - места замыканий или пробоев на «массу» чернеют.

Коллектор не должен иметь следов обгорания и сильного износа.

Перед сборкой сжатым воздухом удаляем угольную пыль из корпуса и щеткодержателя.

Собираем стартер в обратной последовательности, нанеся на втулки и детали привода тонкий слой смазки ЦИАТИ М-201 или моторного масла.

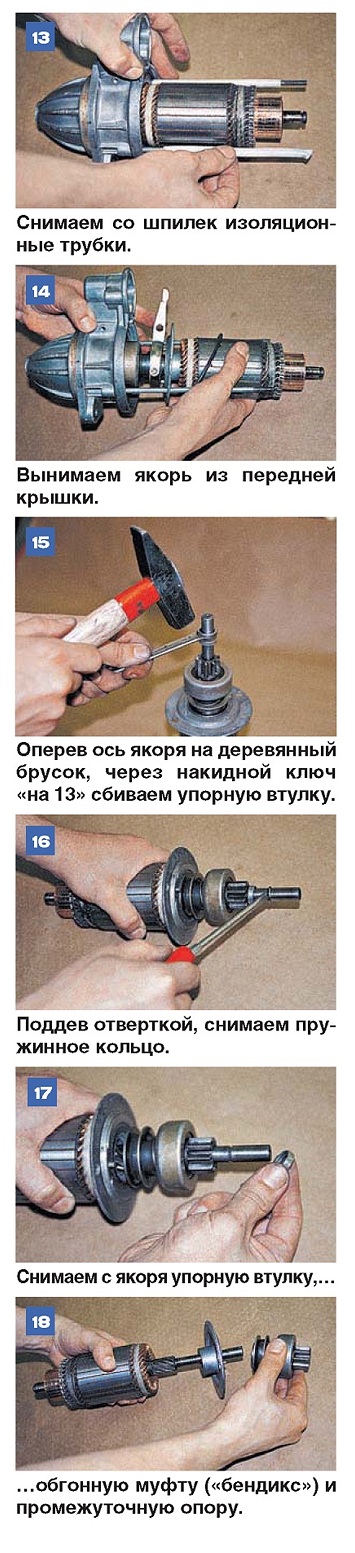

Упорную втулку надеваем на вал так, чтобы ее конусная проточка была обращена в сторону канавки под пружинное кольцо. Далее ставим на место пружинное кольцо и напрессовываем на него втулку ударом молотка через ключ «на 14» или поджимаем раздвижными пассатижами.

Устанавливаем стартер в последовательности, обратной снятию.
