Газель Соболь. ЗАДНИЙ МОСТ

Газель Соболь. ЗАДНИЙ МОСТ

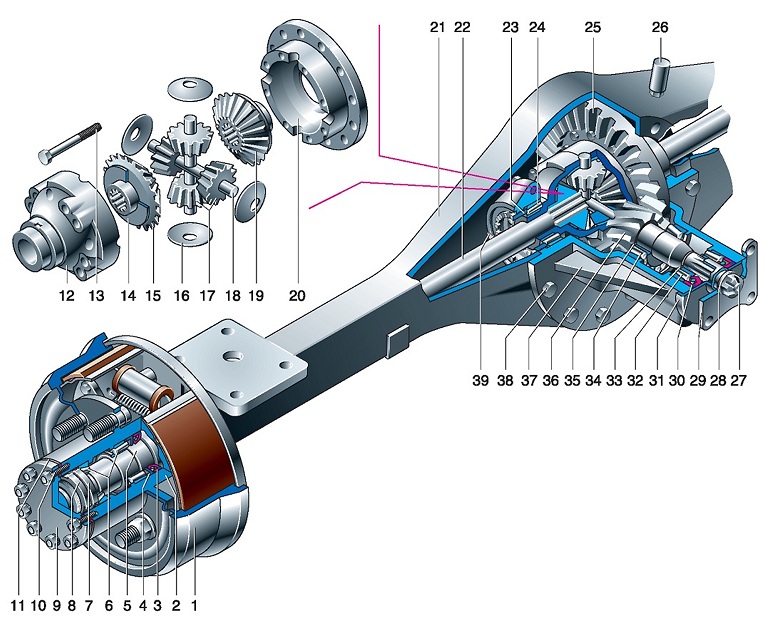

Задний МОСТ: 1 - тормозной барабан; 2 - ступица; 3 - манжета ступицы; 4 - упорная шайба; 5 - кожух полуоси; б - подшипники ступицы; 7 - гайка подшипников; 8 - контргайка; 9 - фланец полуоси; 10 - шпилька; 11 - прокладка; 12- коробка сателлитов дифференциала правая; 13 - болт коробки сателлитов; 14 - опорная шайба шестерни; 15, 19 - полуосевые шестерни; 16 - опорная шайба сателлита; 17 - сателлиты; 18 - ось сателлитов; 20 - коробка сателлитов дифференциала левая; 21 - картер заднего моста; 22 - полуось; 23 - гайка подшипников дифференциала; 24 - подшипник дифференциала; 25 - ведомая шестерня главной передачи; 26 - сапун; 27 - гайка; 28 - шайба; 29 - фланец ведущей шестерни; 30 - манжета; 31 - грязе-отражатель; 32, 34 - подшипники ведущей шестерни; 33 - распорное кольцо; 35 - регулировочное кольцо; 36 - ведущая шестерня; 37 - картер редуктора; 38 - болт; 39 - стопорная пластина.

Описание конструкции

На автомобиле установлен жесткий задний мост в виде балки, состоящей из картера заднего моста и запрессованных в него кожухов полуосей. Главная передача с дифференциалом образуют редуктор, который устанавливается в отверстие картера и закрепляется болтами. Такая конструкция моста носит название «банджо».

Главная передача - гипоидная, ось ведущей шестерни смещена вниз относительно оси ведомой на 42 мм. Передаточное число главной передачи - 4,556.

Ведущая шестерня выполнена заодно с валом и установлена па двух роликовых конических подшипниках. Преднатяг подшипников регулируется распорным кольцом, установленным на валу между подшипниками. Положение ведущей шестерни относительно ведомой задается регулировочным кольцом, размещенным между шестерней и ее внутренним подшипником.

Ведомая шестерня прикреплена болтами к коробке сателлитов дифференциала и вместе с ней установлена па двух роликовых конических подшипниках. Преднатяг подшипников задается регулировочными

гайками и ими же можно изменять положение ведомой шестерни относительно ведущей.

Коробка сателлитов дифференциала состоит из двух частей, соединенных болтами. В ней установлены две оси сателлитов, четыре сателлита и две конические полуосевые шестерни с опорными шайбами.

В шлицевые отверстия полу-осевых шестерен входят шлицевые концы полуосей. На противоположных концах полуосей выполнены фланцы, которые соединены со ступицами задних колес при помощи десяти шпилек с гайками. Каждая ступица устано-

влена на кожухе полуоси заднего моста на двух роликовых конических подшипниках. Их преднатяг регулируется гайками, навернутыми на резьбовые концы кожухов. В ступицу запрессованы пять болтов, к которым гайками крепится заднее колесо с тормозным барабаном.

Смазывается задний мост трансмиссионным маслом, залитым в картер в объеме 3,0 л. Подшипники колес смазываются тем же маслом, поступающим в ступицы из картера по кожухам полуосей. От вытекания масло удерживается резиновыми манжетами, установленными на валу ведущей шестерни и в ступицах. Для предотвращения повышения давления внутри моста при его работе на левой стороне картера установлен сапун.
