Газель Соболь. Система рециркуляции отработавших газов двигателя 3M3-4063

Система состоит из клапана рециркуляции с мембраной, термовакуумного выключателя и двух шлангов.

Одним шлангом выключатель соединен с наддроссельным пространством карбюратора (при работе двигателя в этом шланге создается разрежение). Другой шланг подходит к выключателю от клапана рециркуляции. При прогреве двигателя клапан термовакуумного выключателя открывается и пропускает разрежение к клапану рециркуляции, открывая его. Часть отработавших газов через перепускное отверстие поступает во впускной трубопровод и в цилиндры двигателя, что снижает токсичность отработавших газов.

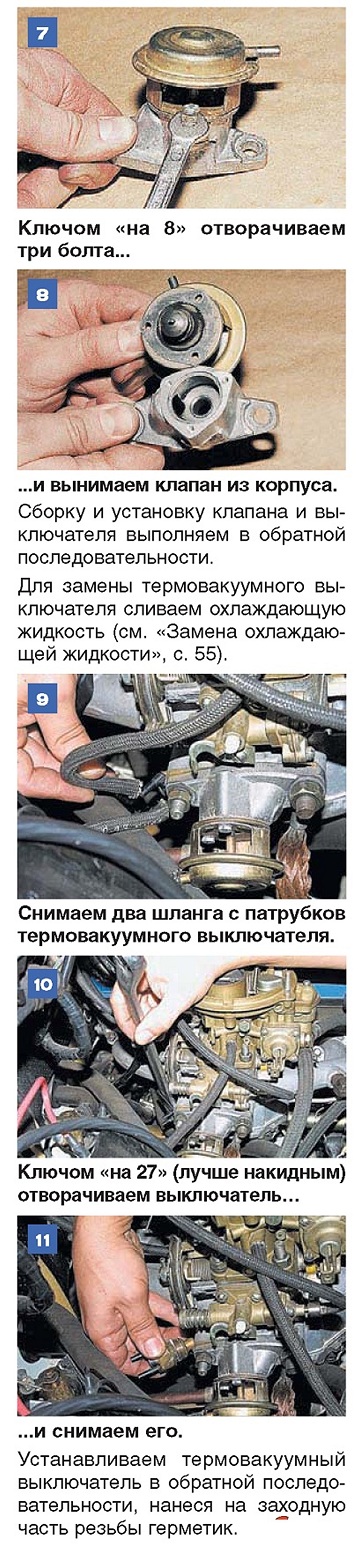

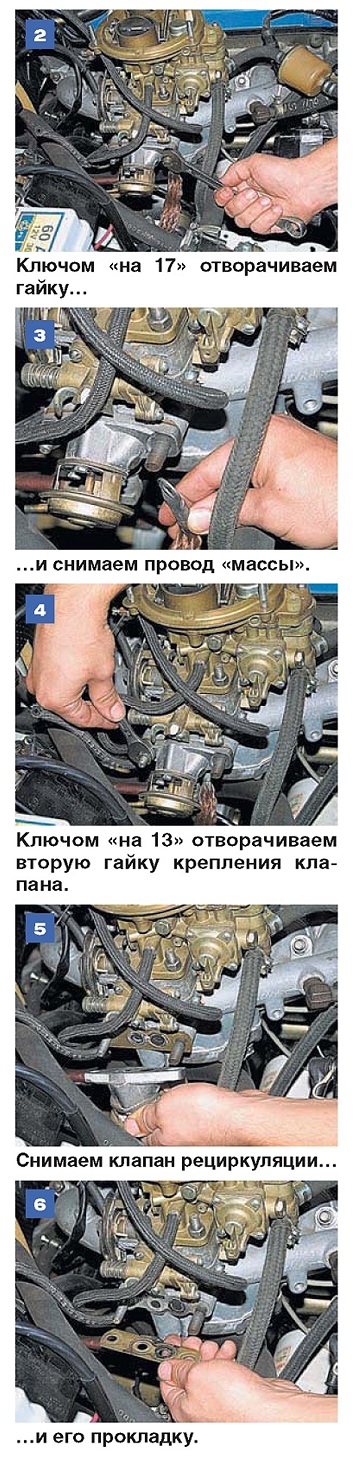

Газель Соболь. Снятие клапана рециркуляции и термовакуумного выключателя двигателя 3M3-4063

Снимаем шланг с патрубка клапана рециркуляции.
