Газель Соболь. Снятие головки блока цилиндров двигателя 3M3-4063

Сливаем охлаждающую жидкость (см. «Замена охлаждающей жидкости», с. 55). Снимаем шланги с термостата (см. «Снятие и проверка термостата», с. 57).

Снимаем генератор с его верхним кронштейном (см. «Снятие и ремонт генератора», с. 138).

Снимаем впускной трубопровод и выпускной коллектор (см. «Снятие впускного трубопровода», с. 18, и «Снятие выпускного коллектора», с. 19).

Головку блока цилиндров можно снять и в сборе с впускным трубопроводом.

Снимаем распределительные валы (см. «Замена распределительных валов», с. 21).

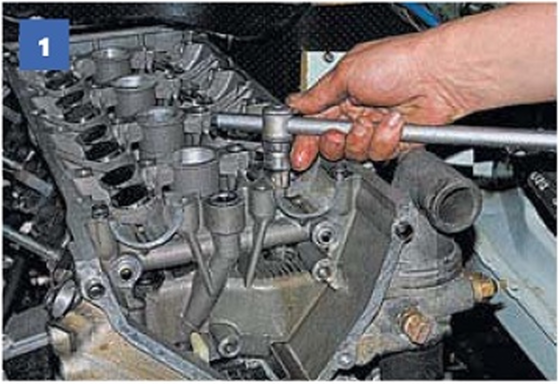

Шестигранным ключом «на 12» ослабляем затяжку десяти болтов, после чего отворачиваем и...

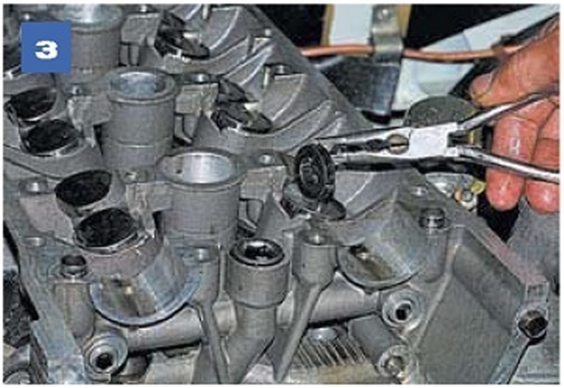

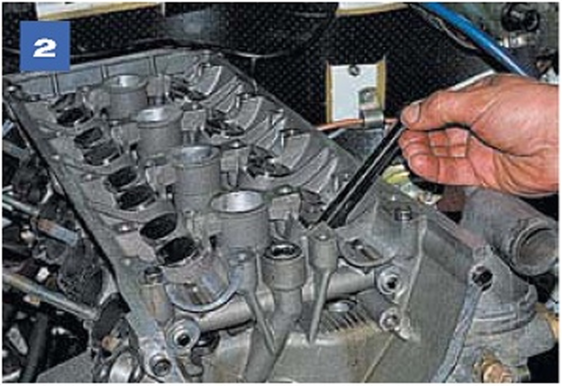

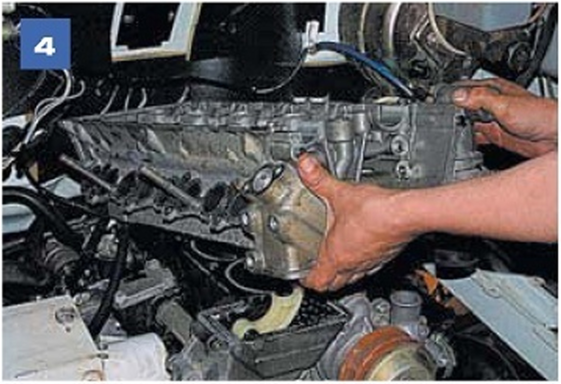

...вынимаем их...

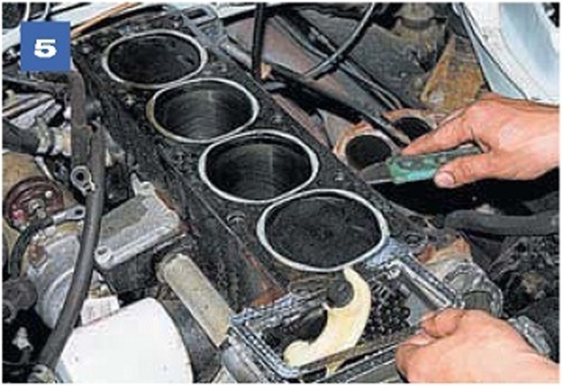

Сопрягаемые поверхности головки и блока цилиндров тщательно очищаем от нагара, остатков старой прокладки и герметика.

Устанавливаем головку блока цилиндров в обратной последовательности. Опуская ее на блок, следим за тем, чтобы она «села» на установочные втулки. Прокладку головки натираем графитом (мягкий карандаш), а на участок контакта с передней крышкой блока наносим с обеих сторон термостойкий герметик.

Болты крепления головки блока затягиваем динамометрическим ключом в два этапа, смазывая резьбу моторным маслом и соблюдая последовательность их затяжки (см. рис.). Предварительно затягиваем болты моментом 5 кгс-м и окончательно - 14 кгс-м.
