Схема соединений системы кондиционирования Форд Фокус 2

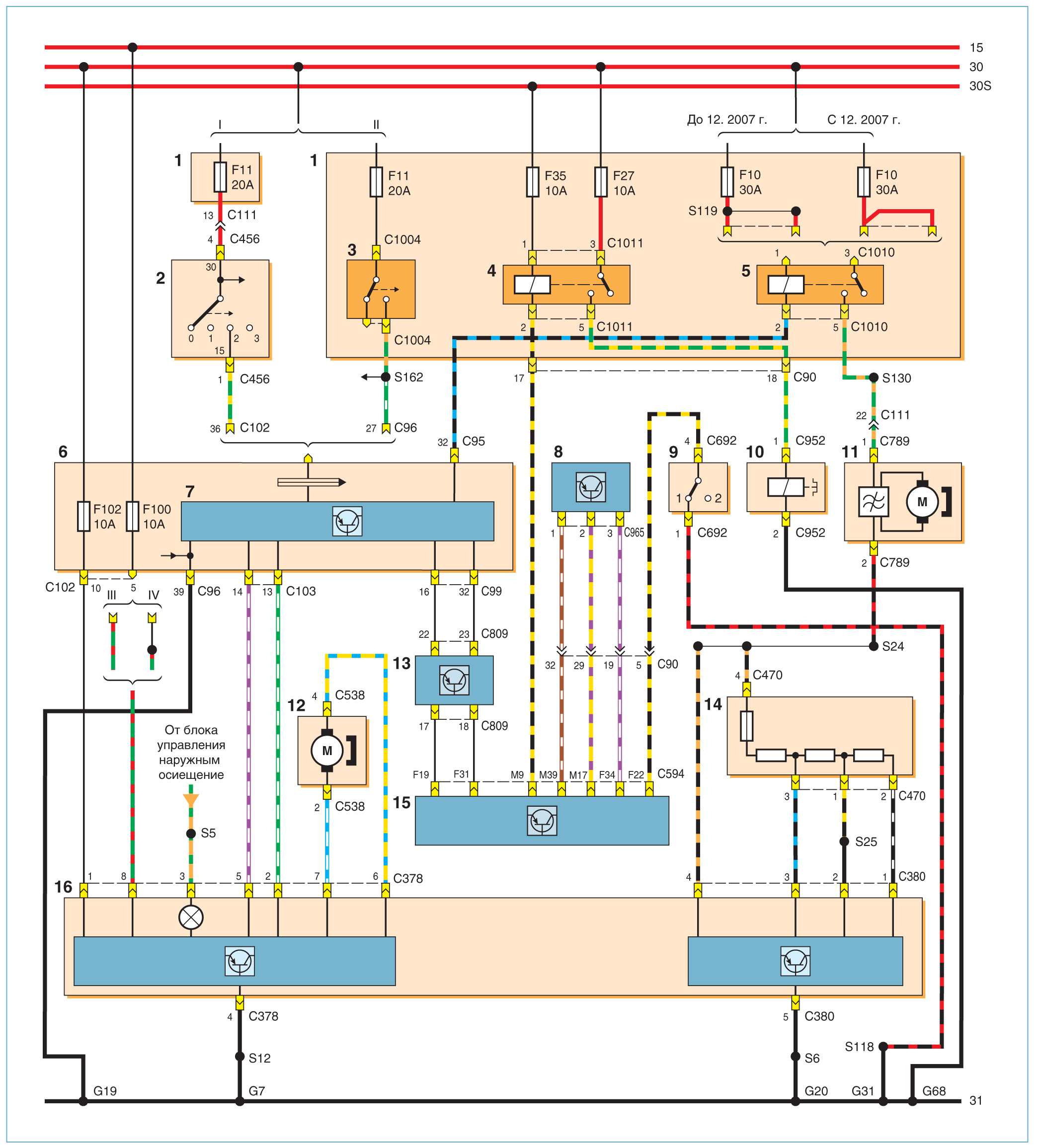

Схема соединений системы кондиционирования:
I — не оборудованного системой запуска двигателя без ключа;
II — с системой запуска двигателя без ключа;
III — без обогрева ветрового стекла;
IV — с обогревом ветрового стекла;
1 — монтажный блок в моторном отсеке;
2 — выключатель зажигания;
3 — реле зажигания;
4 — реле компрессора кондиционера;
5 — реле вентилятора отопителя;
6 — монтажный блок в салоне;
7 — блок управления электропакетом;
8 — датчик давления хладагента;
9 — датчик низкого давления хладагента;
10 — муфта компрессора кондиционера;
11 — электродвигатель отопителя;
12 — электропривод заслонки рециркуляции;
13 — комбинация приборов;
14 — дополнительный резистор отопителя;
15 — ЭБУ;
16 — блок управления отоплением, вентиляцией и кондиционированием
