Рулевое управление Форд Фокус 2

Описание конструкции

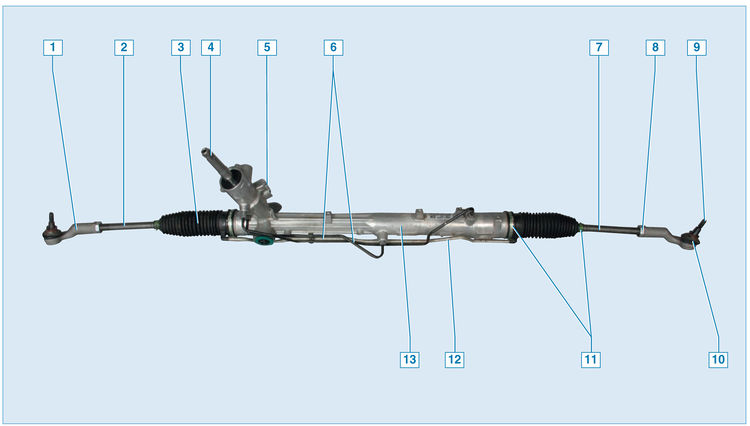

Рулевой механизм:
1 — наконечник рулевой тяги;
2 — левая рулевая тяга;
3 — защитный чехол;
4 — вал рулевого механизма;
5 — отверстия подвода и отвода рабочей жидкости;
6 — соединительные трубки гидроусилителя;
7 — левая рулевая тяга;
8 — контргайка наконечника тяги;
9 — шаровой палец;
10 — чехол (пыльник);
11 — хомуты металлические;
12 — трубка выравнивания давления воздуха;
13 — картер рулевого механизма

Рулевое управление автомобиля — реечное, с гидроусилителем. Состоит из рулевого колеса с размещенной в нем подушкой безопасности, рулевой колонки и рулевого механизма, к которому крепятся две тяги с установленными на них наконечниками, а также насоса с датчиком давления жидкости и бачка гидроусилителя руля с трубопроводами.
Рулевая колонка — травмобезопасная, с механизмом регулировки положения рулевого колеса. Вал рулевой колонки соединен с рулевым механизмом телескопическим карданным валом.
Исполнительный механизм гидроусилителя рулевого управления объединен с рулевым механизмом, и закреплен двумя болтами на подрамнике и при помощи трубок и шлангов соединен с насосом, установленным на двигателе.

Насос гидроусилителя руля

Насос гидроусилителя рулевого управления приводится поликлиновым ремнем от шкива привода вспомогательных агрегатов, на насосе находится датчик давления рабочей жидкости. Датчик соединен с электронным блоком управления двигателем (ЭБУ). При понижении давления в системе гидроусилителя контакты датчика замыкаются и блок управления выдает команду на увеличение оборотов холостого хода двигателя.

Бачок гидроусилителя рулевого управления

Бачок системы гидроусилителя рулевого управления установлен в моторном отсеке, на кронштейне генератора и служит резервуаром рабочей жидкости. Для контроля уровня жидкости на полупрозрачном корпусе находятся метки MIN и MAX.

Рабочая жидкость из бачка забирается насосом и подается под высоким давлением к распределительному устройству, расположенному в картере рулевого механизма и механически соединенному с валом рулевого управления.
На зубчатой рейке рулевого механизма закреплен поршень гидроцилиндра. При повороте рулевого колеса распределительное устройство соединяет одну из камер гидроцилиндра с нагнетательной магистралью насоса, а другую камеру — со сливной магистралью. При этом поршень гидроцилиндра из-за разности давлений рабочей жидкости перемещает рейку влево или вправо и через рулевые тяги и рычаги поворотных кулаков поворачивает управляемые колеса автомобиля.
При отказе гидравлического усилителя возможность управления автомобилем сохраняется, но при этом увеличивается усилие на рулевом колесе.

Рулевая колонка:
1 – карданный вал (вал рулевой колонки);
2 – кронштейн крепления рулевой колонки;
3 – рычаг фиксатора рулевой колонки;
4 – вал рулевого управления

Рулевое колесо и подушка безопасности

Датчик давления

Рулевая тяга

Наконечник рулевой тяги
