Fiat Albea. СНЯТИЕ И УСТАНОВКА РЫЧАГА ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА





Рычаг в сборе снимайте для за­мены при износе либо поврежде­нии зубчатого сектора или собачки.

1.  Установите автомобиль на эста­каду или смотровую канаву, включи­те I передачу, установите противоот­катные упоры под передние колеса. Ослабьте затяжку колесных болтов на стоящем на земле автомобиле. Домкратом приподнимите заднюю часть автомобиля.

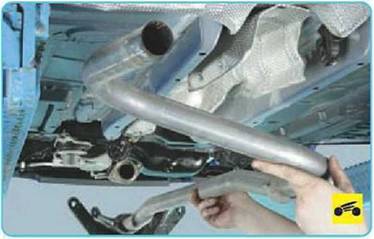

2.  Снимите промежуточную трубу системы выпуска отработавших га­зов (см. «Снятие и установка про­межуточной трубы», с. 137)...

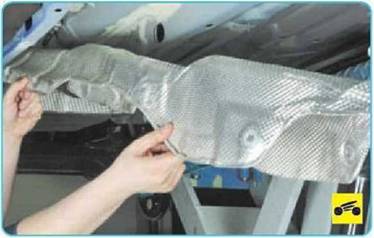

3.  ...и ее термоэкран (см. «Снятие и установка термоэкранов», с. 138).

4.       Снимите облицовку тоннеля пола (см. «Снятие и установка об­лицовки тоннеля пола», с. 323).

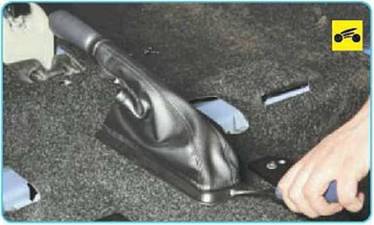

5.    Выверните винт крепления де­коративного чехла рычага стояноч­ного тормоза.

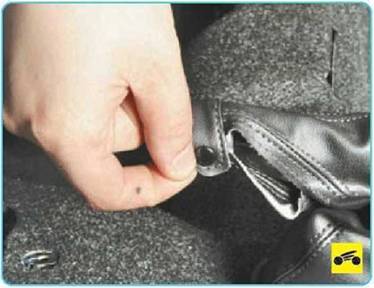

6.    Отстегните фиксатор декора­тивного чехла рычага стояночного тормоза...

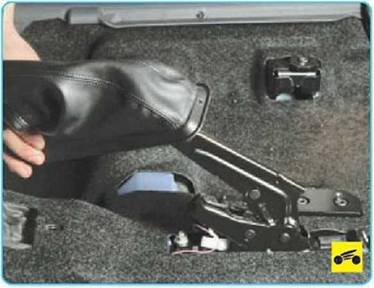

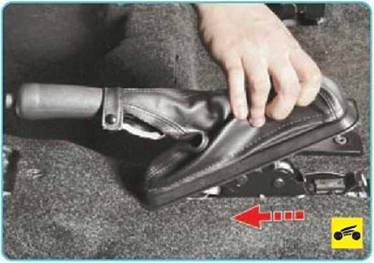

7.    ...приподнимите вверх заднюю часть чехла и, сдвигая вперед (в направлении стрелки)...

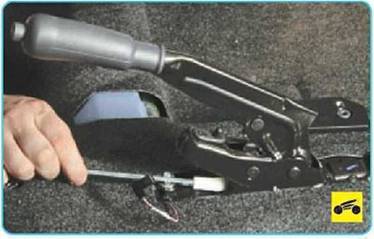

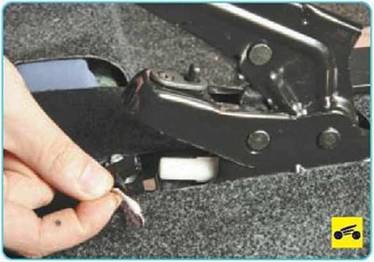

9.    Отсоедините провод от выклю­чателя сигнальной лампы включе­ния стояночного тормоза.





10.    Ослабьте натяжение тросов привода стояночного тормоза (см. «Регулировка привода стояночного тормоза», с. 241).

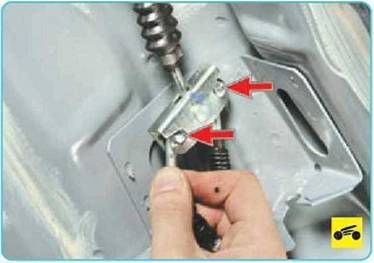

11.    Отсоедините от уравнителя наконечники задних тросов при­вода стояночного тормоза, выве­дя их поочередно из прорезей уравнителя (см. «Замена задних тросов привода стояночного тор­моза», с. 242).

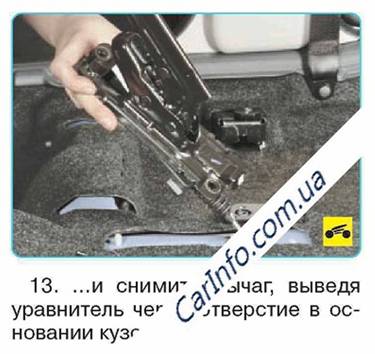

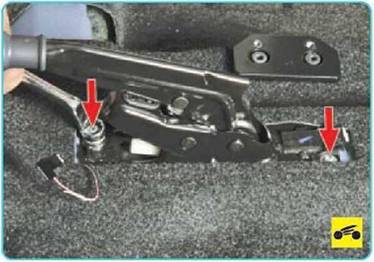

12.    Выверните два болта крепле­ния рычага привода стояночного тормоза к основанию кузова...

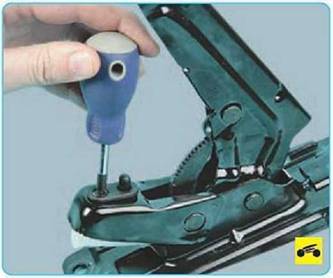

14.      При необходимости замены выключателя сигнальной лампы включения стояночного тормоза, выверните винт крепления...






ПРИМЕЧАНИЕ

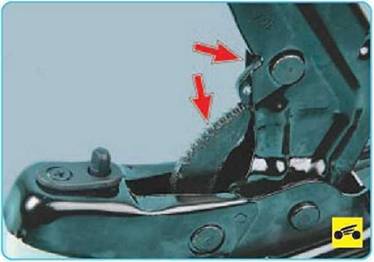

Обратите внимание на состояние пру­жинного фиксатора механизма регули­ровки привода стояночного тормоза. При необходимости замените или подо­жмите фиксатор перед установкой ры­чага на автомобиль.

16.         Перед установкой на авто­мобиль смажьте консистент­ной смазкой зубчатый сектор рычага.

17.         Установите рычаг в по­рядке, обратном снятию, и отре­гулируйте стояночную тормоз­ную систему (см. «Регулировка привода стояночного тормоза», с. 241).
