Fiat Albea. ЗАМЕНА ШАРНИРОВ РАВНЫХ УГЛОВЫХ СКОРОСТЕЙ - ЧАСТЬ 2
|

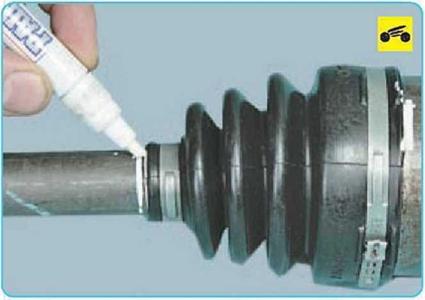

Перед снятием пометьте краской или маркером положение защитного чехла внутреннего шарнира, это пригодится при сборке. |

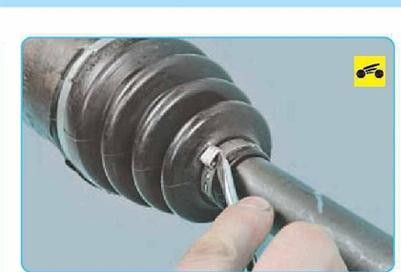

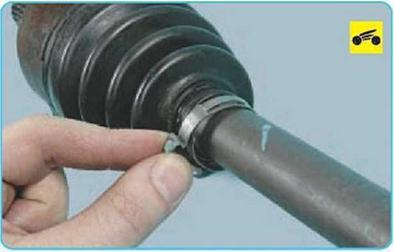

12. Отверткой разведите замок крепления малого хомута чехла внутреннего шарнира, сдавив хомут, разъедините фиксатор...
|
13. ...и снимите хомут. |
|
|

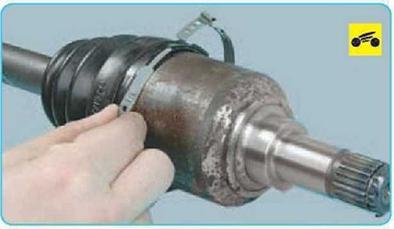

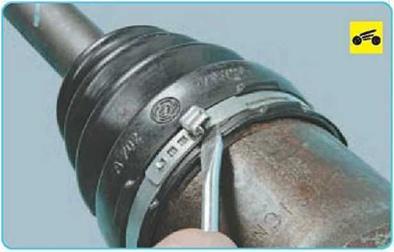

14. Отверткой разведите замок крепления большого хомута чехла внутреннего шарнира, сдавив хомут, разъедините фиксатор...
|
15. ...и снимите хомут. |
|
|

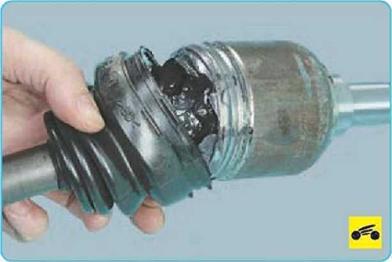

16. Сдвиньте чехол внутреннего шарнира по валу привода.
|
|

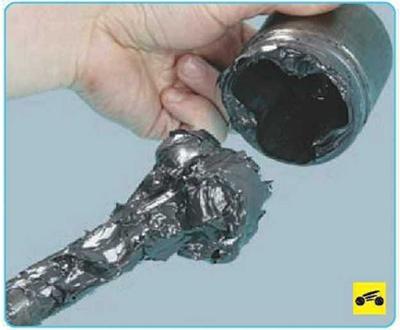

17. Отсоедините от привода корпус внутреннего шарнира.
|

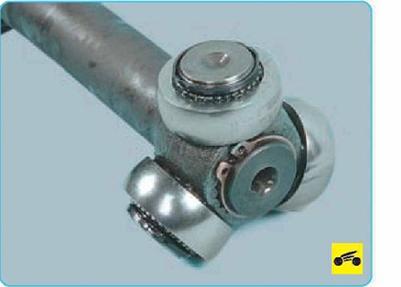

18. Очистите привод от смазки.
|

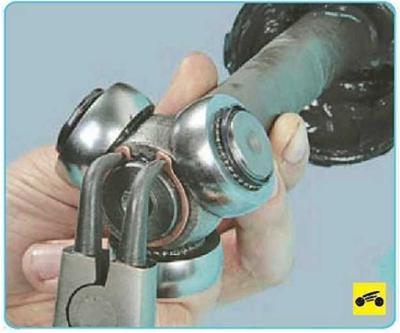

19. Разожмите съемником стопорное кольцо ступицы шарнира...
|
|

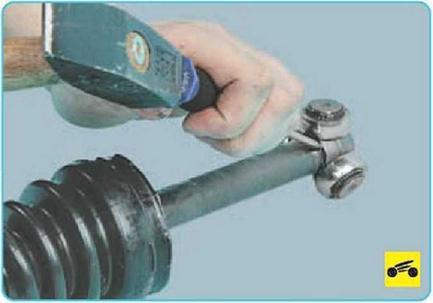

21. Ударами молотка по выколотке сдвиньте...
|
|

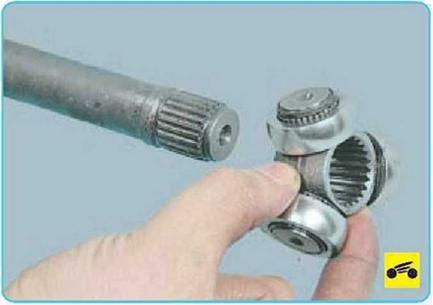

22. ...и снимите ступицу с роликами со шлицев вала привода.
|
|

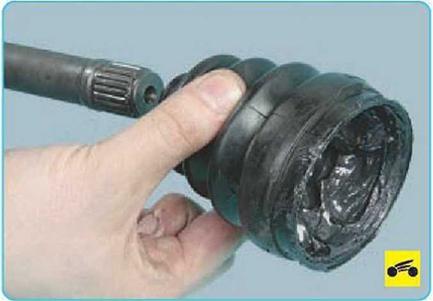

23. Снимите защитный чехол внутреннего шарнира с вала.
24. Промойте все металлические детали керосином до полного удаления старой смазки.
ПРИМЕЧАНИЕ
|
|
При сборке привода замените защитные чехлы и хомуты их крепления новыми.
|
|

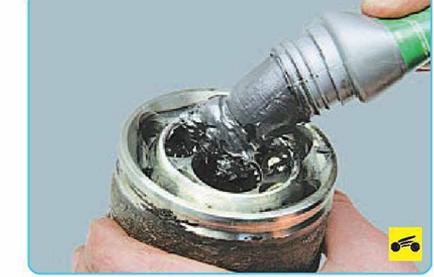

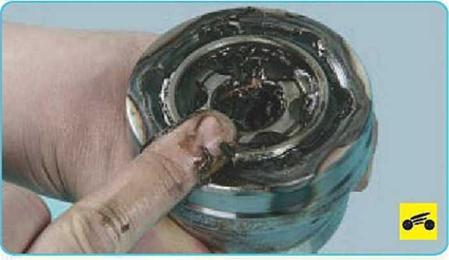

26. ...и равномерно распределите ее в полостях наружного шарнира.
|
|

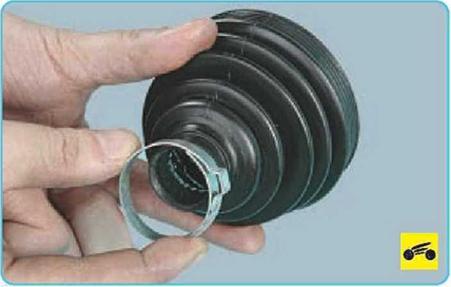

27. Наденьте малый хомут на защитный чехол наружного шарнира...
