Fiat Albea. КОРОБКА ПЕРЕДАЧ
ОСОБЕННОСТИ КОНСТРУКЦИИ
На автомобили Fiat Albea, собираемые в России, устанавливают пятиступенчатые механические коробки передач.
Коробка передач выполнена по двухвальной схеме с пятью синхронизированными передачами. Коробка передач, главная передача и дифференциал имеют общий картер 10 (рис. 6.4). Первичный вал запрессован в блок шестерен (рис. 6.5) и соединен с ним шлицами.
На вторичном валу коробки передач установлены ведущая цилиндрическая шестерня главной передачи, ведомые шестерни и синхронизаторы передач. Пары шестерен переднего хода коробки передач находятся в постоянном зацеплении. Шестерни I и V передач в нейтральном положении свободно вращаются на вторичном валу.
Передачи переднего хода включаются осевым перемещением соответствующих муфт синхронизаторов, установленных на вторичном валу. Передача заднего хода включается перемещением промежуточной шестерни заднего хода вдоль своей оси.
Привод управления механической коробкой передач состоит из кулисы 6 (рис. 6.6), рычага управления коробкой передач 7 с шаровой опорой, установленной в кулисе, тросов выбора 5 и переключения передач 4, а также рычагов 2 и 3 механизма переключения передач.
Тросы выбора и переключения передач конструктивно отличаются друг от друга и невзаимозаменяемы.
Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.
Дифференциал симметричный, конический, с двумя сателлитами. Герметичность соединений внутренних шарниров приводов левого и правого колеса обеспечена сальниками.
|
|
|

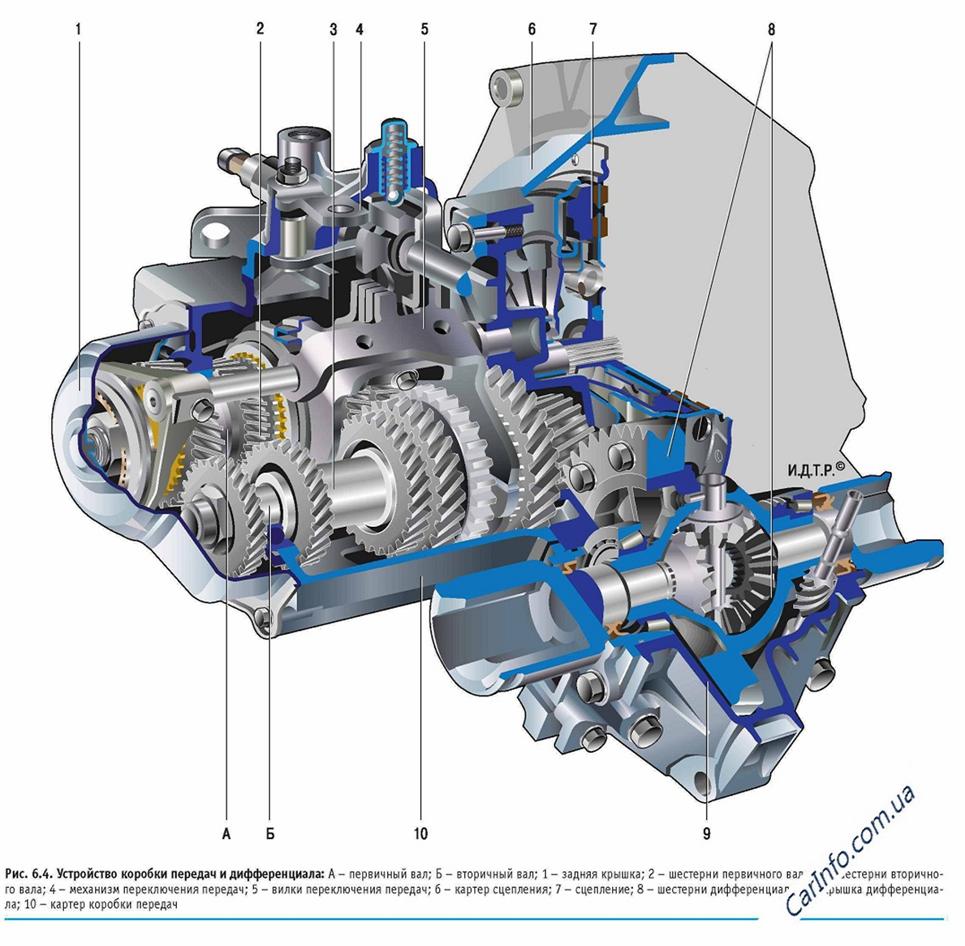

Рис. 6.4. Устройство коробки передач и дифференциала:
|

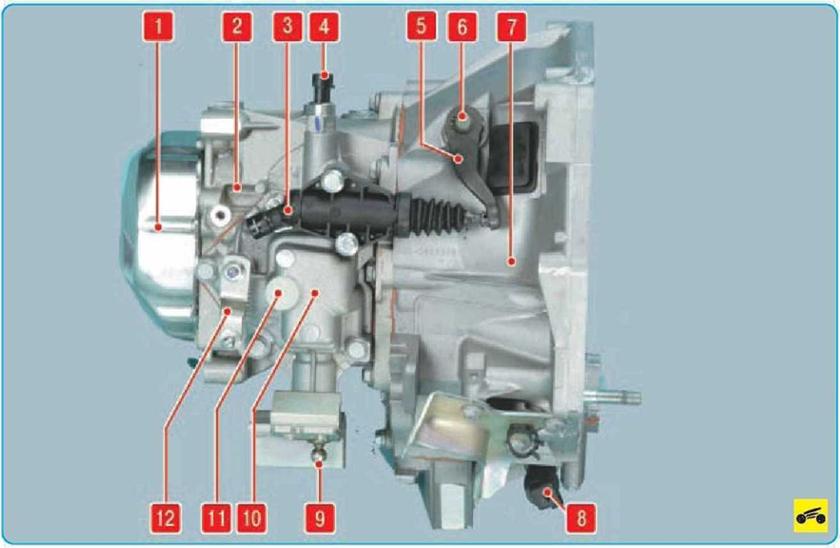

Рис. 6.5. Общий вид коробки передач: 1 - задняя крышка; 2 - картер коробки передач; 3 - рабочий цилиндр привода выключения сцепления; 4 - выключатель света заднего хода; 5 - рычаг вилки выключения сцепления; б - вал вилки выключения сцепления; 7 - картер сцепления; 8 - датчик скорости автомобиля; 9 - рычаг переключения передач; 10 - механизм переключения передач; 11 - сапун; 12 - рычаг выбора передач |
|

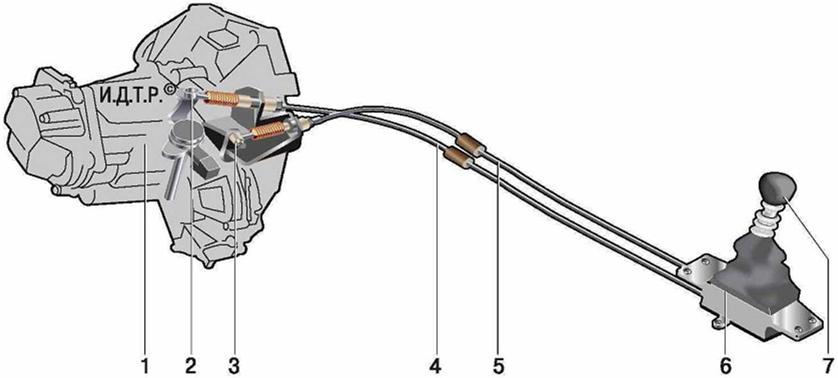

Рис. 6.6. Привод управления коробкой передач: 1- корпус коробки передач; 2- рычаг троса переключения передач; 3 - рычаг троса выбора передач; 4 - трос переключения передач; 5 - трос выбора передач; 6 - кулиса рычага управления коробкой передач; 7- рукоятка рычага управления коробкой передач передач |
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
|
Причина неисправности |
Способ устранения |
|
Вибрация, шум в коробке передач |
|
|
Ослабление крепления или повревдение опор подвески двигателя и коробки передач |
Затяните крепление или замените опоры |
|
Износ или повреждение шестерен и подшипников |
Отремонтируйте коробку передач на сервисе |
|
Залито масло несоответствующей марки |
Залейте масло соответствующей марки |
|
Недостаточный уровень масла |
Долейте масло до нормы |
|
Утечка масла |
|
|
Разрушение, повреждение сальников или уплотнительных колец |
Замените сальники или уплотнительные кольца |
|
Затрудненное переключение передач и скрежет при переключении |
|
|
Неполное выключение сцепления |
Удалите воздух из гидоопривода выключения сцепления |
|
Неисправность тросов привода переключения передач |
Замените тросы привода переключения передач |
|
Износ синхронизаторов |
Отремонтируйте коробку передач на сервисе |
|
Залито масло несоответствующей марки |
Залейте масло соответствующей марки |
|
Неплотное прилегание или износ блокирующих колец и конусов синхронизаторов |
Отремонтируйте коробку передач на сервисе |
|
Ослабление пружин синхронизаторов |
Тоже |
|
Самопроизвольное выключение передач |
|
|
Износ вилок переключения передач или поломка пружин фиксаторов |
Отремонтируйте коробку передач на сервисе
То же |
|
Увеличенный зазор муфты синхронизатора на ступице |
|
