Datsun on-Do, me-Do. СТОЯНОЧНЫЙ ТОРМОЗ

Datsun on-Do, me-Do. СТОЯНОЧНЫЙ ТОРМОЗ

Стояночная тормозная система предназначена для предотвращения самопроизвольного движения автомобиля во время стоянки.

Рычаг привода стояночного тормоза двумя тросами связан с тормозными механизмами задних колес. При поднятии рычага в верхнее положение рычаги, установленные на задних колодках, поворачиваются и начинают давить на распорные планки. При этом колодки задних тормозных механизмов раздвигаются и фиксируют барабан от проворачивания.

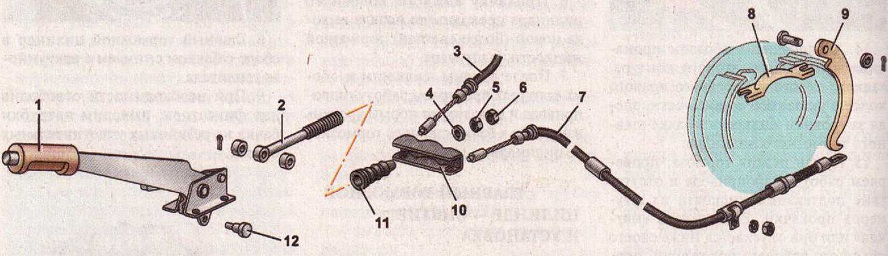

Стояночная тормозная система: 1 — рычаг стояночного тормоза; 2 — тяга рычага; 3 — трос привода тормозного механизма правого заднего колеса; 4 — шайба; 5 — регулировочная гайка; 6 — контргайка; 7 — трос привода тормозного механизма левого заднего колеса; 8 — распорная планка; 9 — рычаг; 10 — уравнитель тросов; 11 — резиновый чехол; 12 — ось тяги

Datsun on-Do, me-Do. СТОЯНОЧНЫЙ ТОРМОЗ - РЕГУЛИРОВКА

Ход рычага стояночного тормоза должен составлять 2-4 щелчка. В процессе эксплуатации автомобиля допускается увеличение хода рычага до восьми щелчков.

Рекомендация

Если ход рычага составляет шесть и более щелчков, отрегулируйте привод стояночного тормоза.

Для выполнения работы потребуется

смотровая яма или эстакада.

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Поднимаем рычаг стояночного тормоза до упора вверх, определяя величину его хода. Если он составляет менее 2 щелчков, необходимо удлинить привод, а если более 6 - укоротить.

3. Полностью опускаем рычаг стояночного тормоза.

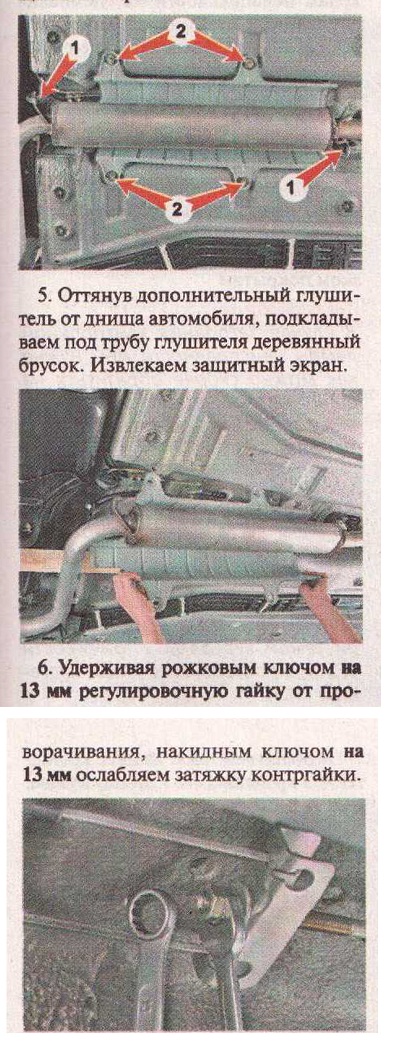

4. Снимаем подушки с кронштейнов дополнительного глушителя 1 (см. «Подвеска системы выпуска отработавших газов — замена подушек»). Торцовым ключом отворачиваем четыре гайки 2 крепления защитного экрана.

7. При отворачивании регулировочной гайки привод удлиняется, при заворачивании укорачивается.

8. Периодически в процессе регулировки проверяем ход рычага.

Примечание

Если длины резьбовой части тяги не хватает для регулировки хода рычага, необходимо заменить тросы привода, а при сильном износе накладок и тормозные колодки.

9. Отрегулировав ход рычага стояночного тормоза, вывешиваем заднюю часть автомобиля. Проверяем легкость вращения задних колес и надежность их фиксации стояночным тормозом.

10. Если тормозные колодки не мешают вращению колес, фиксируем регулировочную гайку контргайкой. Устанавливаем защитный экран на место.

11. Проверяем работоспособность стояночной тормозной системы: на подъеме с уклоном в 23 % она должна надежно удерживать автомобиль в неподвижном состоянии. При необходимости проверяем состояние деталей привода стояночного тормоза, состояние задних тормозных колодок и тормозных барабанов. Неисправные и изношенные детали заменяем. После чего повторяем регулировку.
