Отопитель снимаем для его ремонта или замены, а также для замены радиатора отопителя и испарителя кондиционера. Сливаем жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости», с. 20) и разряжаем систему кондиционирования.

Если система кондиционирования была разгерметизирована в результате

появления на ее деталях сквозной коррозии или механических повреждений, то разряжать систему нет необходимости. Снимаем панель приборов (см. «Снятие панели приборов», с. 263).

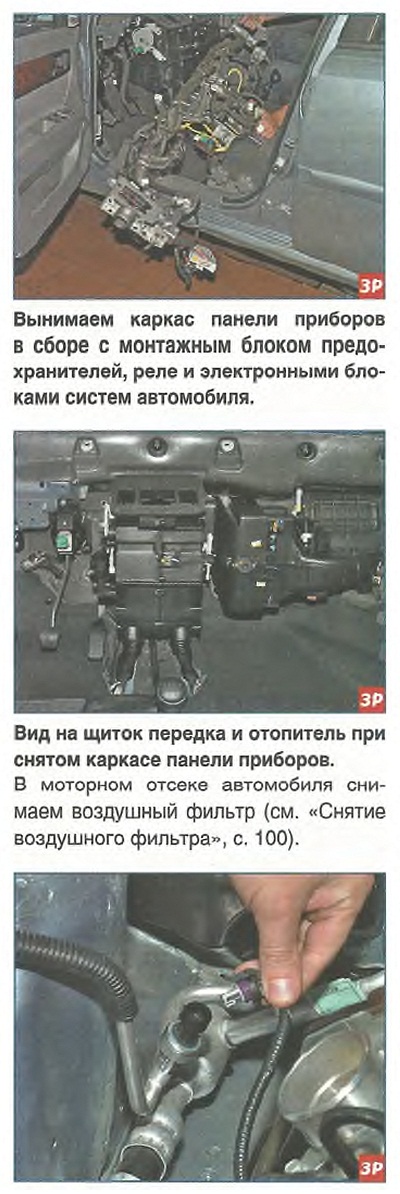

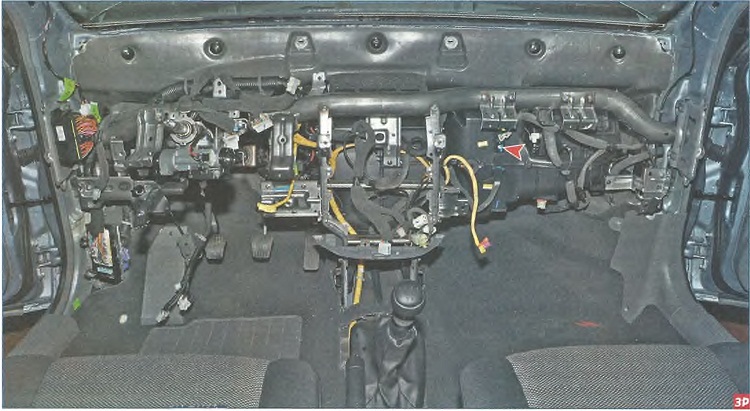

Расположение отопителя в салоне автомоОиля (показано при снятой панели приборов)

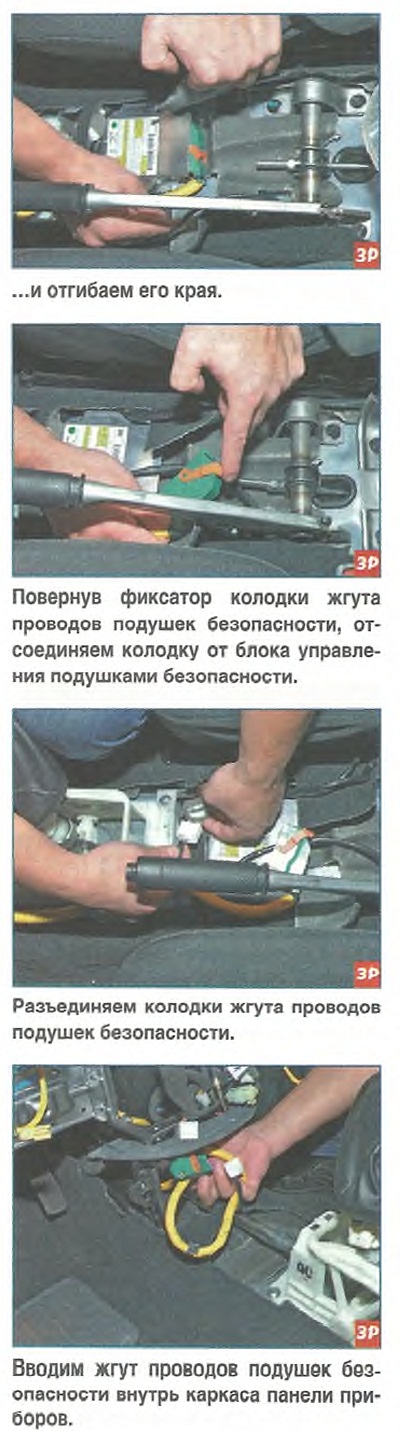

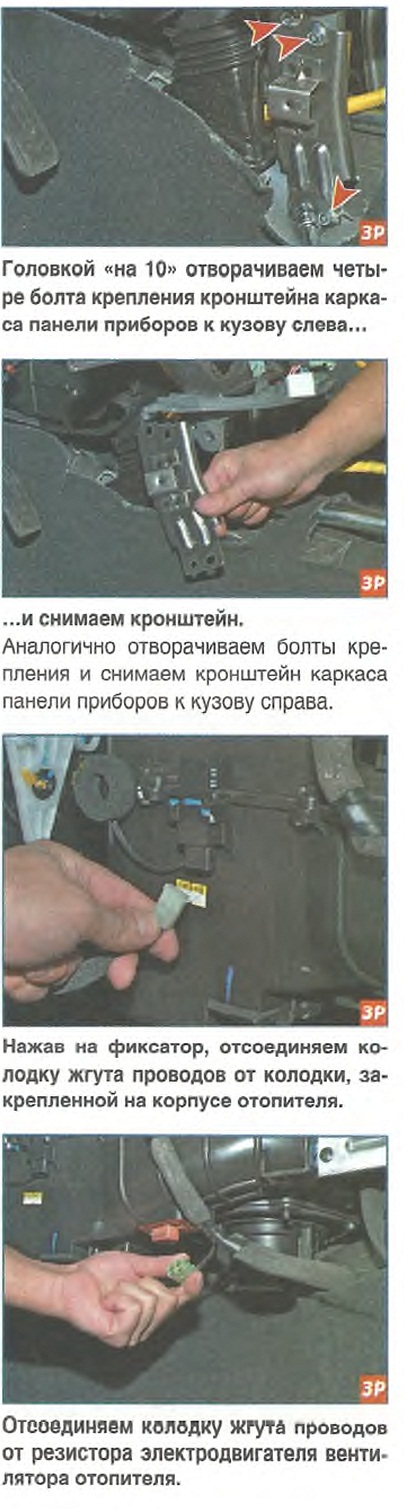

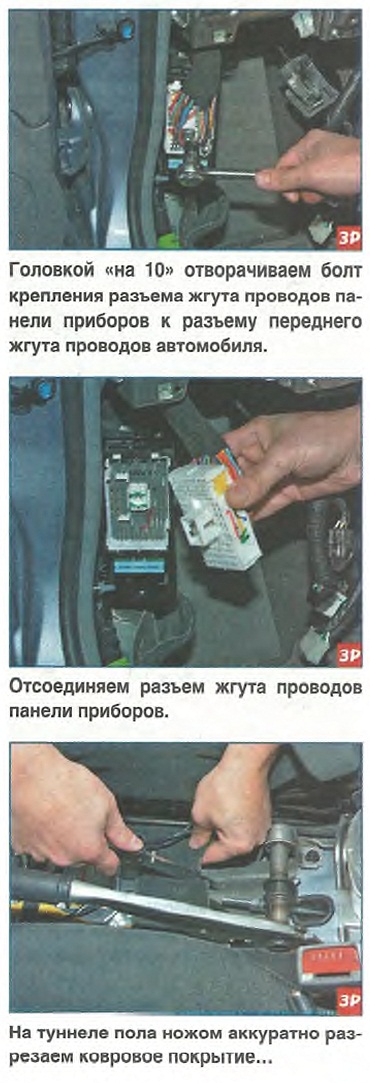

Для снятия отопителя необходимо демонтировать металлический каркас панели приборов. Снимаем рулевую колонку (см. «Снятие рулевой колонки», с. 176). Отсоединяем колодки жгутов проводов от датчика положения педали сцепления (автомобиль с механической коробкой передач), выключателя сигналов торможения и модуля педали «газа» (см. «Система управления двигателем», с. 72).

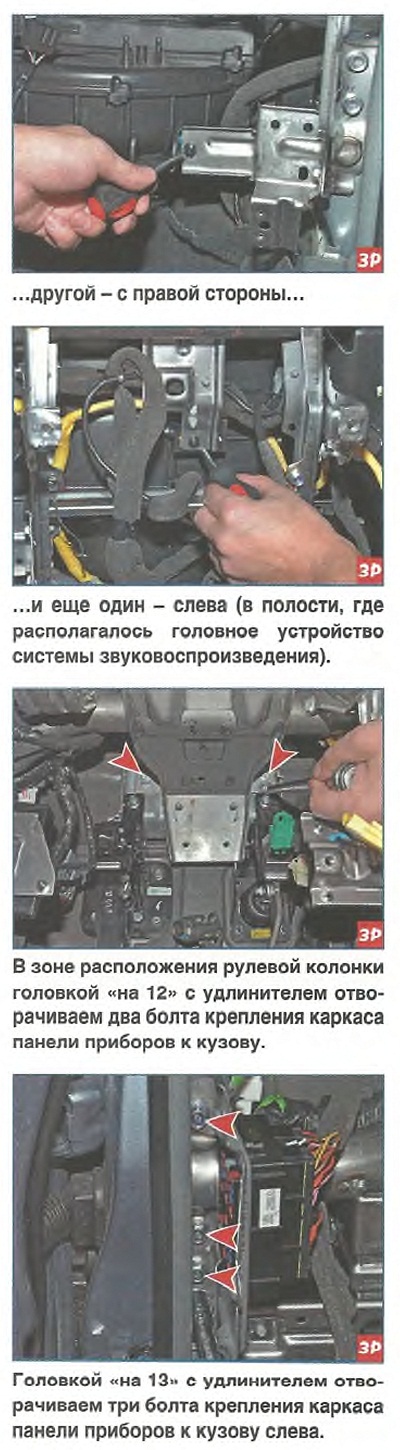

Аналогично отворачиваем три болта
с правой стороны каркаса.

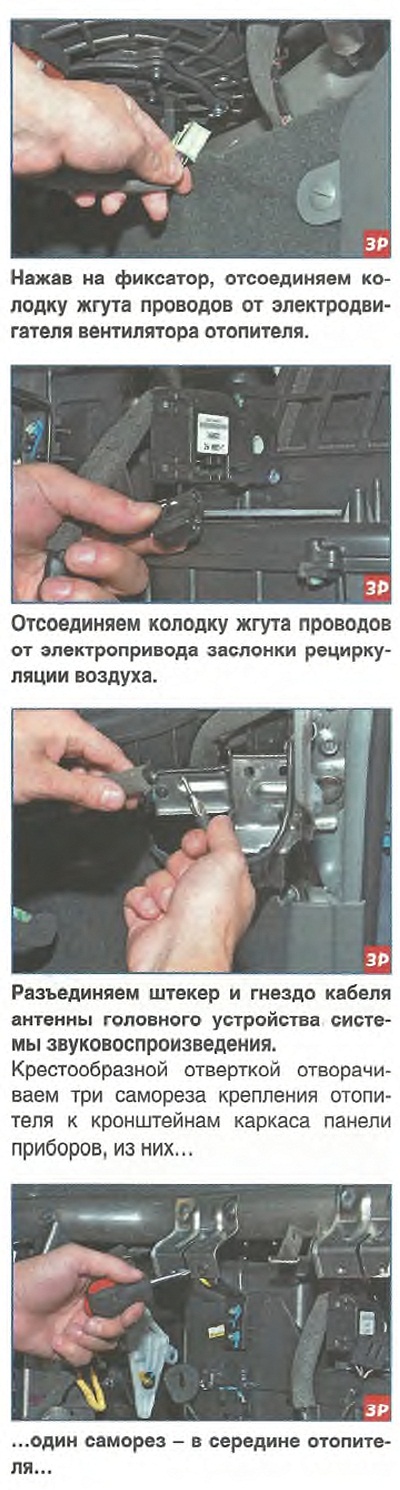

Отжав фиксатор колодки жгута проводов, отсоединяем колодку от разъема

датчика давления (хладагента) кондициомера,

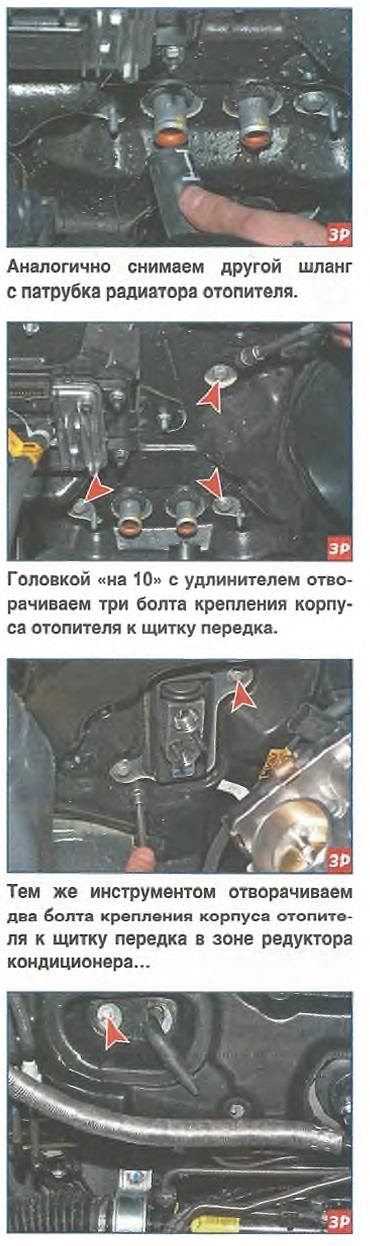

Головкой «на 10» с удлинителем отворачиваем болты крепления к кузову кронштейнов...

...и еще один болт - рядом с трубкой слива конденсата из корпуса отопителя (для наглядности показано при демонтированном силовом агрегате).

Снимаем с патрубков корпуса отопителя воздуховоды подачи воздуха к ногам задних пассажиров.

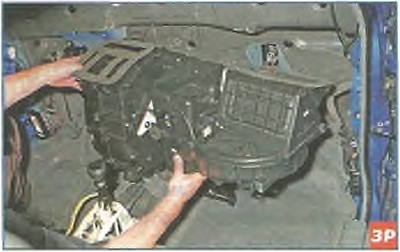

Снимаем отопитель в сборе.

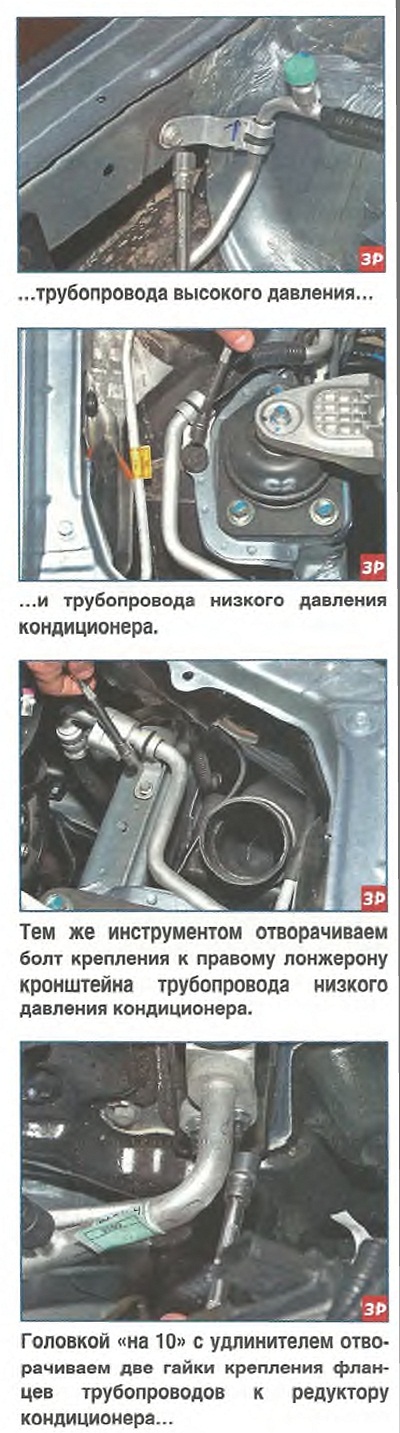

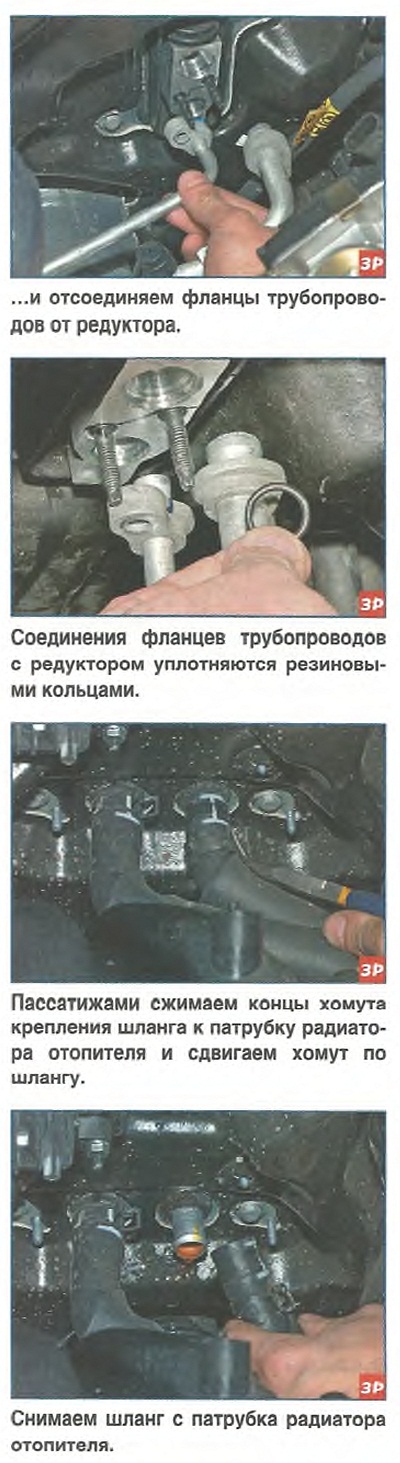

Устанавливаем отопитель в обратной последовательности. Уплотнительные кольца фланцев трубопровода кондиционера заменяем новыми. Заправляем

систему кондиционирования на специализированной станции.
