Дэу Джентра (2013+). Снятие комбинации приборов, замена ламп
Работу проводим при замене комбинации приборов, контрольных ламп или
ламп подсветки приборов.
Часть символов в комбинации приборов подсвечивается лампами,
остальные символы подсвечиваются светодиодами.

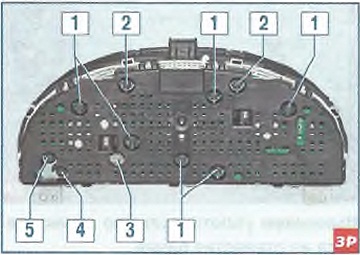

Комбинация приборов: 1 лампы подсветки приборов;
2 - контрольные лампы включения указателей поворотов: 3 - контрольная
лампа резерва топлива; 4 — контрольная
лампа включения дальнего света фар:
5 - контрольная лампа включения противотуманных фар
Отсоединяем клемму провода от «минусового» вывода
аккумуляторной батареи.

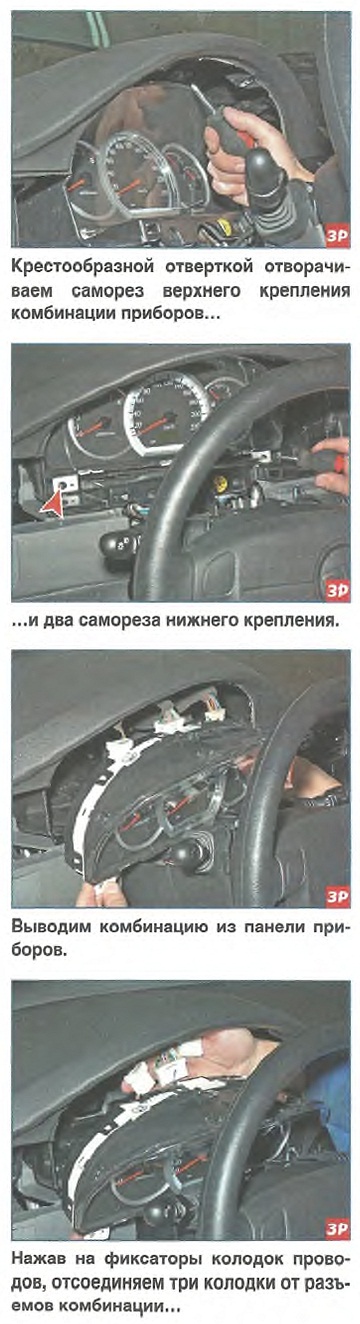

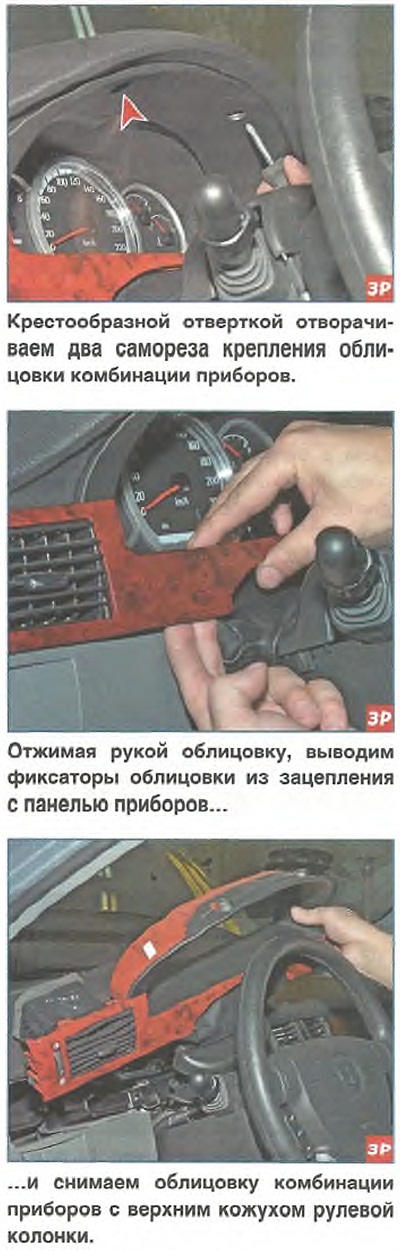

Разъединяем верхний и нижний кожухи рулевой колонки (см. ^Снятие под-
рулевых переключателей, барабанного
устройства спирального кабеля и соединителя переключателей», с. 227).

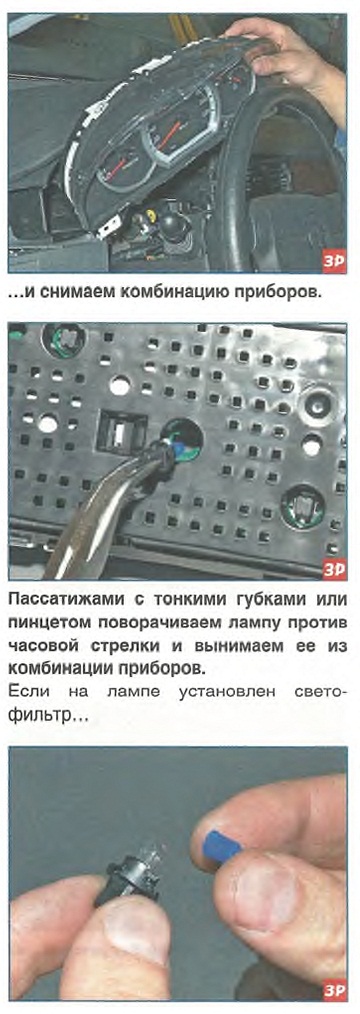

...снимаем его...
...и переставляем его на новую лампу. Устанавливаем новую лампу в
обратной последовательности. Аналогично
заменяем остальные лампы.
Светодиоды, установленные в комбинации приборов, впаяны в плату и замене
не подлежат. При выходе из строя
светодиода, стрелочного прибора или дисплея, следует заменить комбинацию
приборов.
Устанавливаем комбинацию приборов
в обратной последовательности.
