Daewoo Nexia 2008 года. СНЯТИЕ НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ
Работу выполняем при поднятом стекле двери.
Снимаем обивку двери (см. «Снятие обивки передней двери», с. 237) и отклеиваем защитную пленку на внутренней панели двери.
|
Освободив фиксатор (показан стрелкой)... ...отсоединяем его от тяги наружной ручки. |
|
|
Выводим тягу из отверстия рычага замка.
|
Головкой «на 10» с удлинителем отворачиваем две гайки крепления наружной ручки двери к кронштейну... |
|

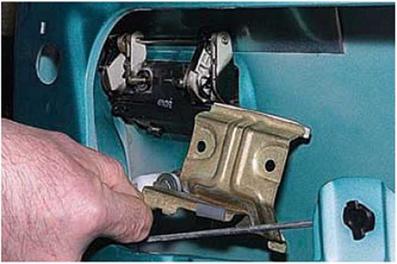

.и снимаем кронштейн. |
|

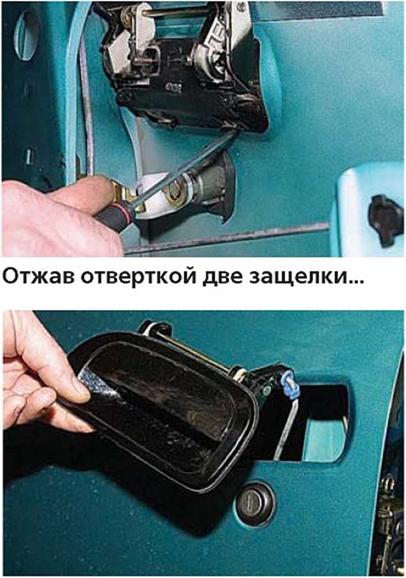

...вынимаем ручку в сборе с тягой из отверстия в наружной панели двери. |
|
Освободив отверткой фиксатор. |
|
...отсоединяем тягу замка от рычага наружной ручки двери. Для снятия фиксатора... |
|
...отверткой сжимаем его лепестки.. |

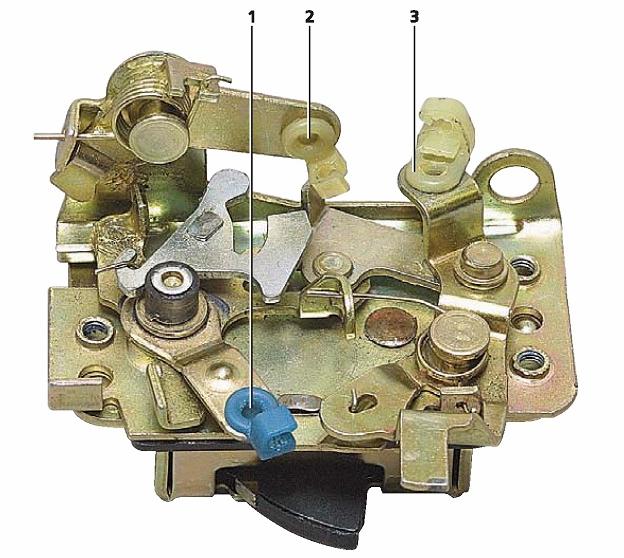

Замок передней двери
Места подсоединения тяг: 1 - наружной ручки; 2 - внутренней ручки; 3- блокировки и электропривода

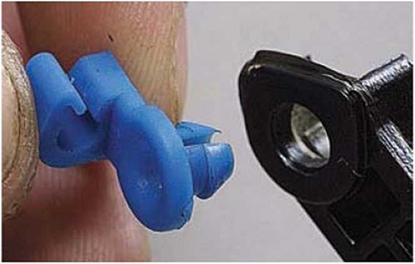

...и извлекаем фиксатор из отверстия рычага.
Для замены возвратной пружины и прокладки ручки надфилем опиливаем развальцованный конец оси, чтобы ось вышла из отверстий в рычагах ручки двери.
Выводим ось и снимаем прокладку и пружину.
Сборку и установку ручки проводим в обратной последовательности. При установке оси (после замены прокладки или пружины) необходимо развальцевать ее конец.
