Daewoo Nexia 2008 года. РАЗБОРКА ГЕНЕРАТОРА





Разбираем генератор для проверки и замены регулятора напряжения и выпрямительного блока.















Снимаем защитный кожух щеток





Крестообразной отверткой отво­рачиваем три винта крепления выпрямительного блока.









Для проверки обмотки ротора на обрыв и короткое замыкание...





...подсоединяем щупы омметра к контактным кольцам.

Измеряем сопротивление обмотки ротора, которое должно находиться в пределах 1,7-2,3 Ом. Если сопротив­ление меньше указанного, значит часть витков обмотки ротора замкнута между собой, если сопротивление очень большое (стремится к беско­нечности), значит, в обмотках ротора обрыв. В обоих случаях ротор генера­тора необходимо заменить.

Чтобы проверить, не замыкают ли обмотки ротора на «массу»...





...подсоединяем щупы омметра к крышке и контактным кольцам.

Измеренное сопротивление должно быть очень большим (стремиться к бесконечности). Если омметр показы­вает небольшое сопротивление, зна­чит, обмотки ротора замкнуты на «массу». В этом случае ротор генера­тора необходимо заменить.

Для проверки обмоток статора на обрыв...





Если измеренное сопротивление стре­мится к бесконечности, значит, в обмотках статора обрыв и статор гене­ратора необходимо заменить.

Чтобы проверить, не замыкают ли обмотки статора на «массу»...

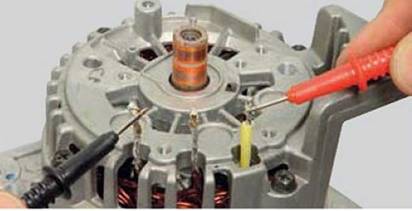

...подсоединяем щупы омметра к корпусу генератора и поочередно к каждому выводу обмоток.

Измеренное сопротивление должно быть очень большим (стремится к бесконечности). Если омметр показы­вает небольшое сопротивление, зна­чит, обмотки статора замкнуты на «массу». В этом случае статор генера­тора необходимо заменить.

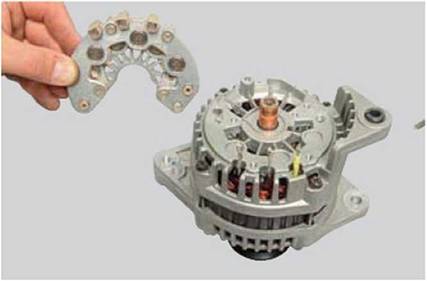

Для проверки «положительных» дио­дов выпрямительного блока...





...подсоединяем красный щуп («плюс») омметра к «положитель­ной» пластине блока, а черный («минус») - к выводу «положи­тельного» диода.

Измеряем сопротивление. Затем меняем щупы омметра местами и снова измеряем сопротивление. Если сопротивление в обоих случаях оди­наковое, значит, диод неисправен и выпрямительный блок нужно заме­нить.

Аналогично проверяем две другие диодные цепи выпрямителя.

Для проверки «отрицательных» дио­дов выпрямительного блока...



...подсоединяем красный щуп («плюс») омметра к «отрицатель­ной» пластине блока, а черный («минус») - к выводу «отрицатель­ного» диода.

Измеряем сопротивление. Меняем щупы омметра местами и снова изме­ряем сопротивление. Если показания омметра в обоих случаях одинаковы, значит, диод неисправен и выпрями­тельный блок нужно заменить. Аналогично проверяем две другие диодные цепи выпрямителя.

Для проверки регулятора напряжения подсоединяем контрольную лампу (1-5 Вт, 12 В) между щетками. Подаем напряжение 12 В от источника посто­янного тока:«+» на вывод «+» регуля­тора напряжения и «-» - на вывод «-» регулятора напряжения. Лампа должна загореться. При подаче напряжения 15-16 В лампа должна погаснуть. Если лампа горит в обоих случаях, значит, регулятор повреж­ден; если не горит, в цепи обрыв или нарушен контакт между щетками и выводами регулятора. В обоих слу­чаях регулятор следует заменить.





Собираем генератор в обратной последовательности, при этом...

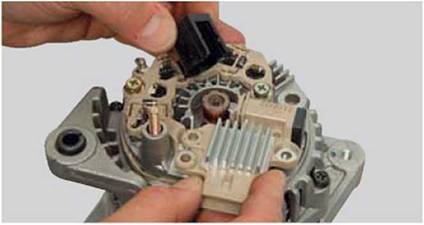

...устанавливаем щеткодержатель с регулятором напряжения на генератор, крепим его винтами, после чего вставляем в направ­ляющие защитный кожух.
