Daewoo Nexia 2008 года. ЗАМЕНА ПОДШИПНИКА ПЕРЕДНЕЙ СТУПИЦЫ
Работу удобнее выполнять на смотровой канаве или эстакаде.
Ослабляем болты крепления колеса.
|

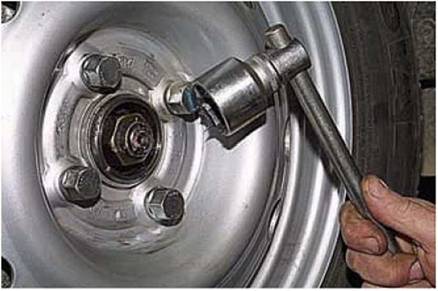

Бородком выправляем замятый в двух местах поясок гайки подшипника ступицы переднего колеса. |
Фиксируем автомобиль стояночным тормозом, включаем первую передачу и подставляем под задние колеса упоры.
|
Головкой «на 32» отворачиваем гайку подшипника ступицы... |
|
и снимаем гайку. |
|
Поддев шайбу отверткой |
|
|

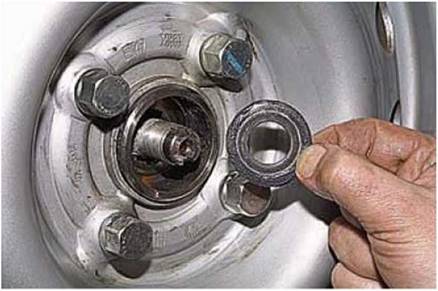

...снимаем ее.
Вывешиваем переднюю часть автомобиля и снимаем колесо (см. «Замена колеса», с. 34). Снимаем направляющую тормозных колодок с суппортом и тормозной диск (см. «Снятие деталей переднего тормозного механизма», с. 189). Отсоединяем шаровую опору рычага передней подвески от поворот-
ного кулака амортизаторнои стоики (см. «Снятие рычага передней подвески», с. 164) и выводим хвостовик наружного шарнира привода из отверстия передней ступицы (см. «Снятие приводов передних колес», с. 160). Устанавливаем палец шаровой опоры рычага на место (в проушину поворотного кулака) и закрепляем гайкой. Упираемся выколоткой из мягкого металла в торец ступицы (с внутренней стороны поворотного кулака).
|

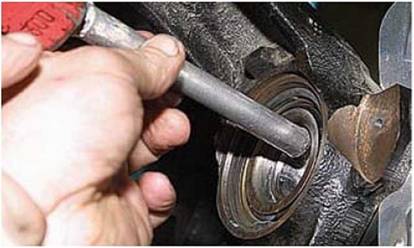

Равномерно поворачивая ступицу, наносим удары через выколотку в торец ступицы.. |
выбиваем ее из подшипника.
|
Щипцами сжимаем стопорное кольцо... |
|

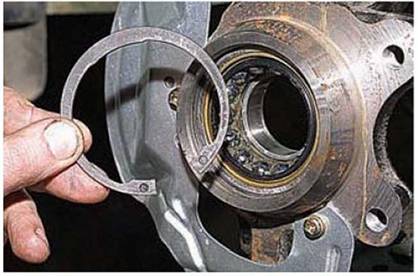

и снимаем его |
|
|

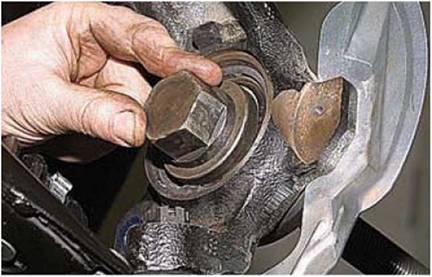

Устанавливаем чашечный съемник подшипника таким образом, чтобы с внутренней стороны поворотного кулака шайба болта съемника давила на внутреннее кольцо подшипника...
|
|
...а чашка съемника опиралась на торец поворотного кулака с наружной стороны.
|
Выпрессовываем подшипник в чашку съемника. |
|
|
Чашечный съемник с выпрессован- ным подшипником
Практически всегда при выпрессовке ступицы на ней остается внутреннее кольцо подшипника, которое трудно снять из-за плотной посадки на ступице. Зажимаем ступицу в тиски.
|

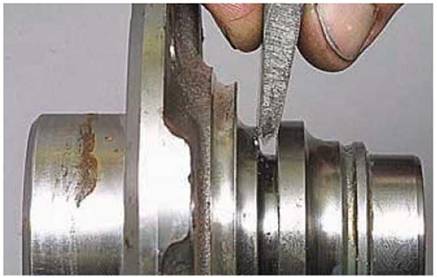

Нанося удары молотком по зубилу, сдвигаем кольцо подшипника на ступице. |
|
В образовавшийся зазор вставляем две монтажные лопатки... |
|
|

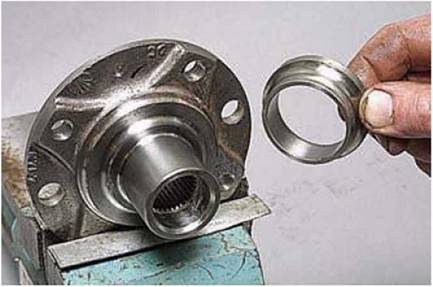

...и спрессовываем кольцо подшипника.
При необходимости забоины на ступице зачищаем надфилем. Очищаем и смазываем внутреннюю поверхность поворотного кулака.
При запрессовке нового подшипника...
|
|
...устанавливаем съемник таким образом, чтобы шайба болта съемника давила с наружной стороны поворотного кулака на наружное кольцо подшипника...
|
|
...а чашка съемника опиралась на торец поворотного кулака с его внутренней стороны.
После запрессовки подшипника устанавливаем на место стопорное кольцо.
|

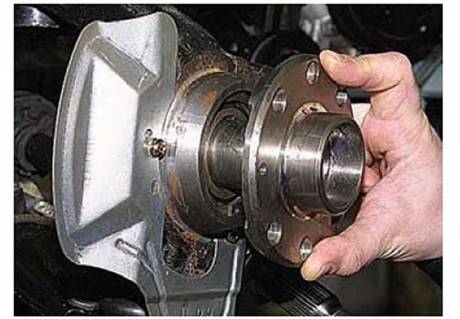

Устанавливаем ступицу в отверстие подшипника... |
|
|

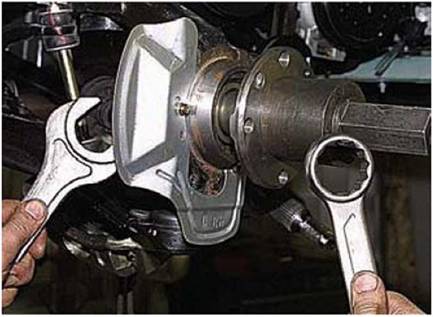

...и съемником запрессовываем ее, опираясь с внутренней стороны поворотного кулака болтом через шайбу на внутреннее кольцо подшипника.
Дальнейшую сборку проводим в обратной последовательности. Затягиваем гайку подшипника предписанным моментом и обязательно стопорим замятием буртика
