Daewoo Nexia 2008 года. СНЯТИЕ ВЕНТИЛЯТОРА РАДИАТОРА ДВИГАТЕЛЯ F16D3, A15SMS
Вентилятор снимаем для замены его электродвигателя или крыльчатки. Демонтировать вентилятор можно, не снимая радиатор.
Снимаем воздуховод двигателя (см. «Снятие воздуховода», с. 121).
|

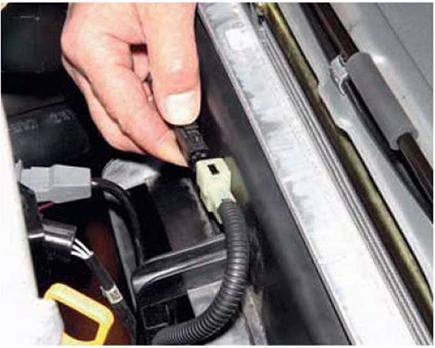

Отсоединяем колодку проводов вентилятора. |
|
Ключом «на 10» отворачиваем болт крепления кожуха к кронштейну радиатора. |
|

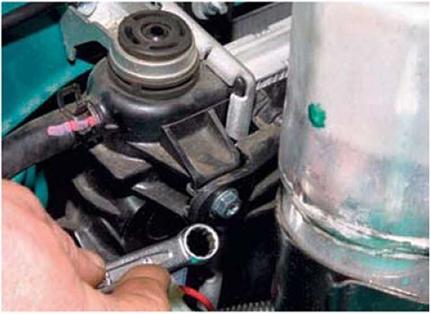

Аналогично отворачиваем болт крепления кожуха к кронштейну бачка радиатора. |
|

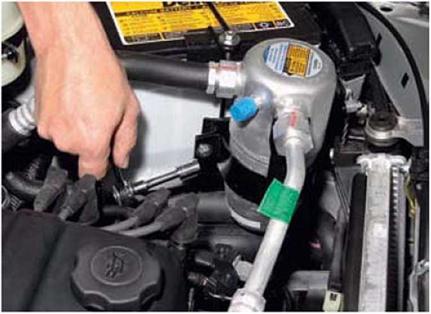

На автомобиле с кондиционером, ослабив болт хомута крепления ресивера кондиционера... |
|
...приподнимаем ресивер. |
|

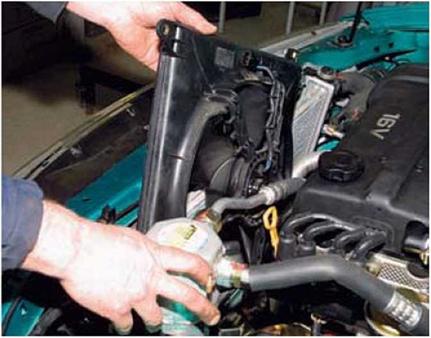

Отводя к двигателю шланги ресивера кондиционера, вынимаем вентилятор в сборе с кожухом вентилятора. |
|

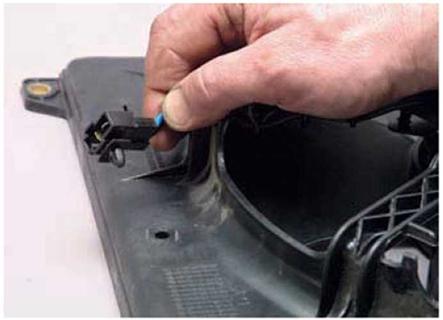

Отсоединяем колодку проводов электродвигателя от кожуха. |
|

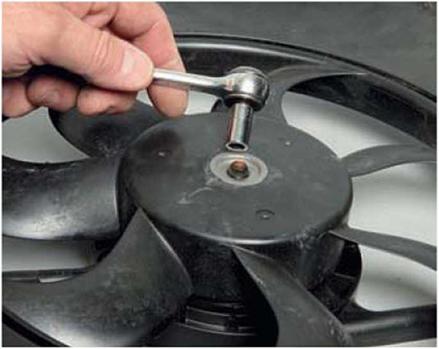

Головкой «на 8» отворачиваем гайку крепления вала электродвигателя к крыльчатке... |
|

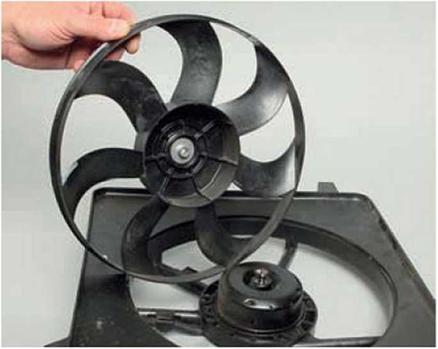

и снимаем крыльчатку. |
|

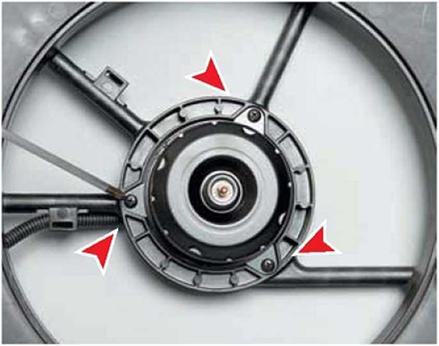

Крестообразной отверткой отворачиваем три винта крепления электродвигателя к кожуху вентилятора... |
...и снимаем кожух и электродвигатель.
На новый электродвигатель надеваем крыльчатку, обеспечив совпадение шлица вала с лыской в шайбе крыльчатки.
Дальнейшую сборку и установку электровентилятора выполняем в обратной последовательности.
