Daewoo Matiz. ЭЛЕКТРОСХЕМЫ - ЧАСТЬ 1

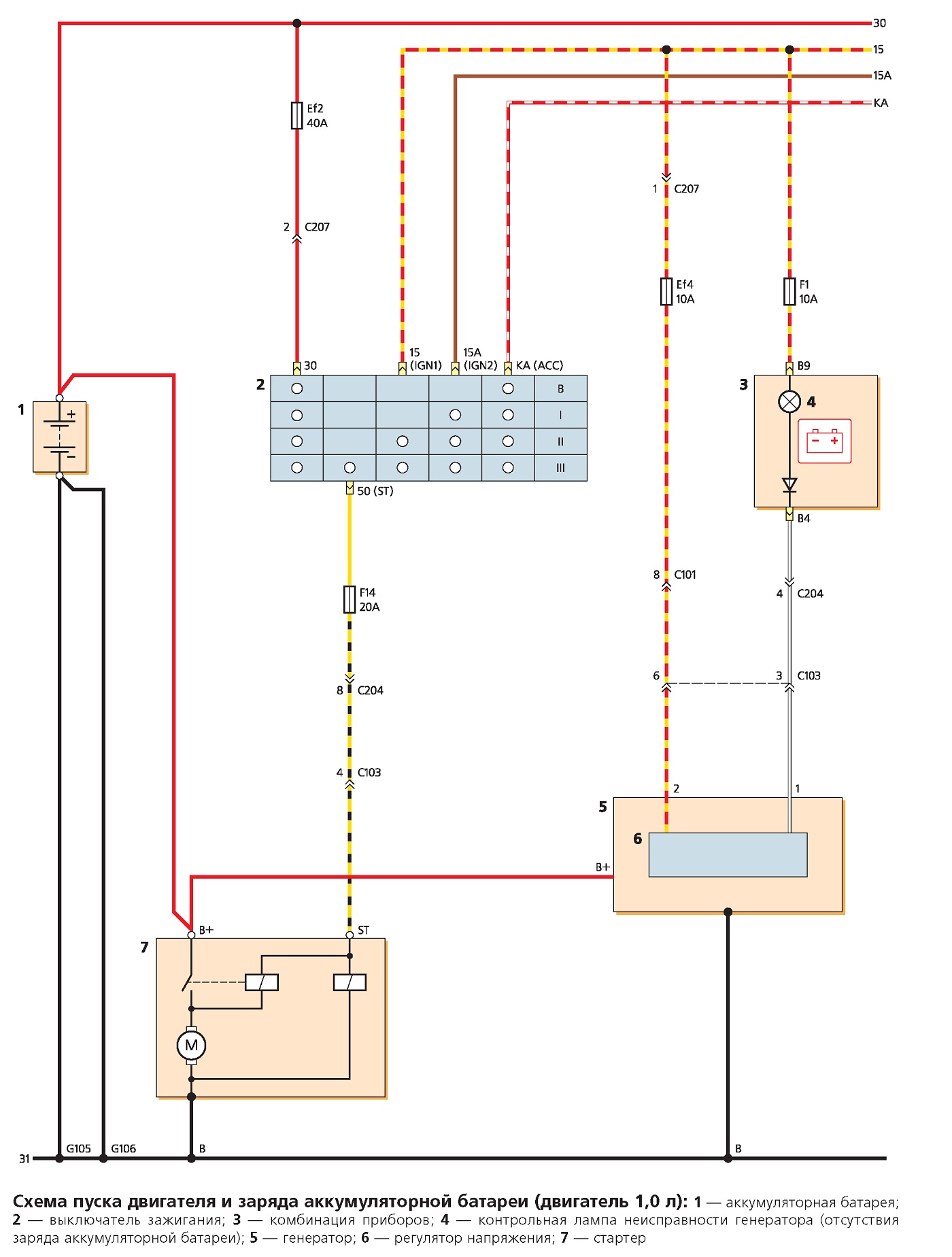

Daewoo Matiz. Электросхема пуска двигателя и заряда аккумуляторной батареи (двигатель 1,0 л): 1 — аккумуляторная батарея; 2 — выключатель зажигания; 3 — комбинация приборов; 4 — контрольная лампа неисправности генератора (отсутствия заряда аккумуляторной батареи); 5 — генератор; б — регулятор напряжения; 7 — стартер

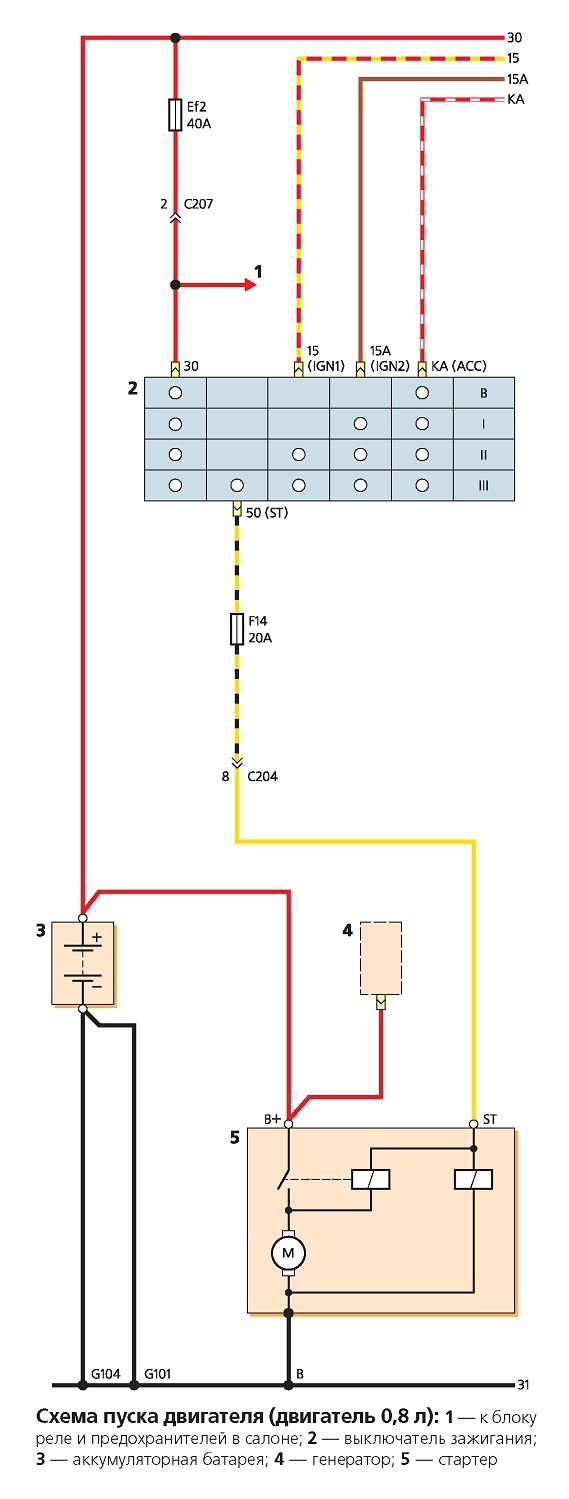

Daewoo Matiz. Электросхема пуска двигателя (двигатель 0,8 л): 1 — к блоку реле и предохранителей в салоне; 2 — выключатель зажигания; 3 — аккумуляторная батарея; 4 — генератор; 5 — стартер

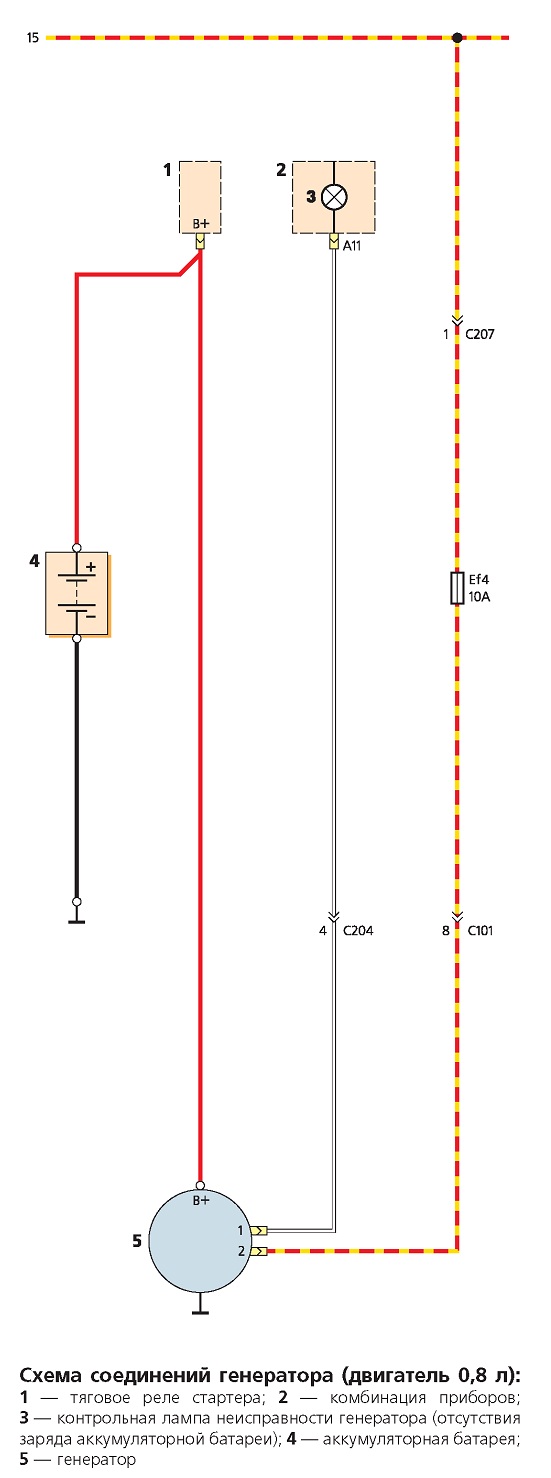

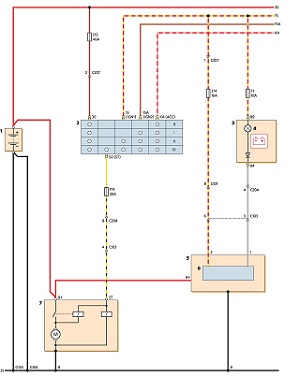

Daewoo Matiz. Электросхема соединений генератора (двигатель 0,8 л):
1 — тяговое реле стартера; 2 — комбинация приборов;
3 — контрольная лампа неисправности генератора (отсутствия заряда аккумуляторной батареи); 4 — аккумуляторная батарея;
5 — генератор

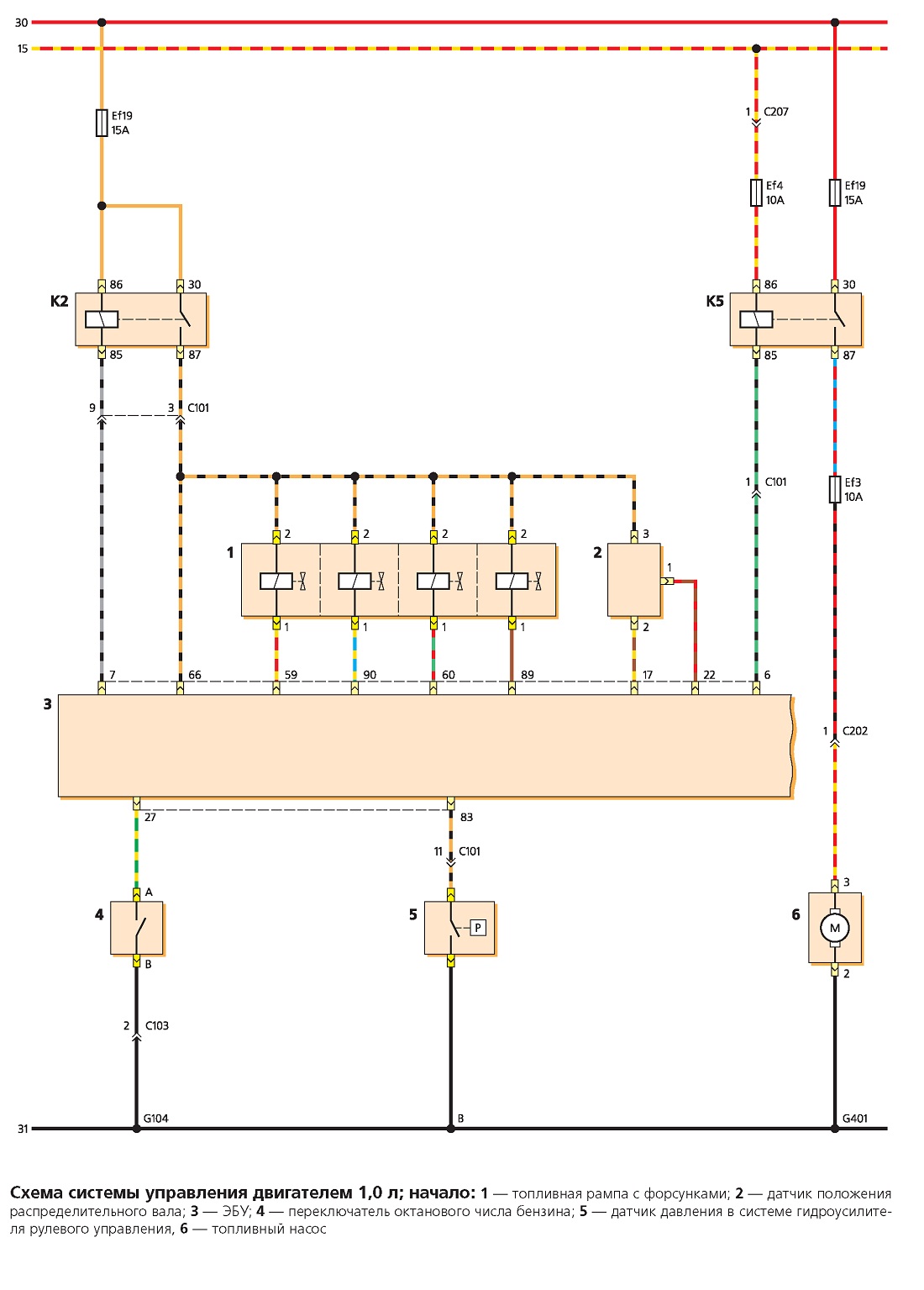

Daewoo Matiz. Электросхема системы управления двигателем 1,0 л; начало: 1 — топливная рампа с форсунками; 2 — датчик положения распределительного вала; 3 — ЭБУ; 4 — переключатель октанового числа бензина; 5 — датчик давления в системе гидроусилителя рулевого управления, 6 — топливный насос

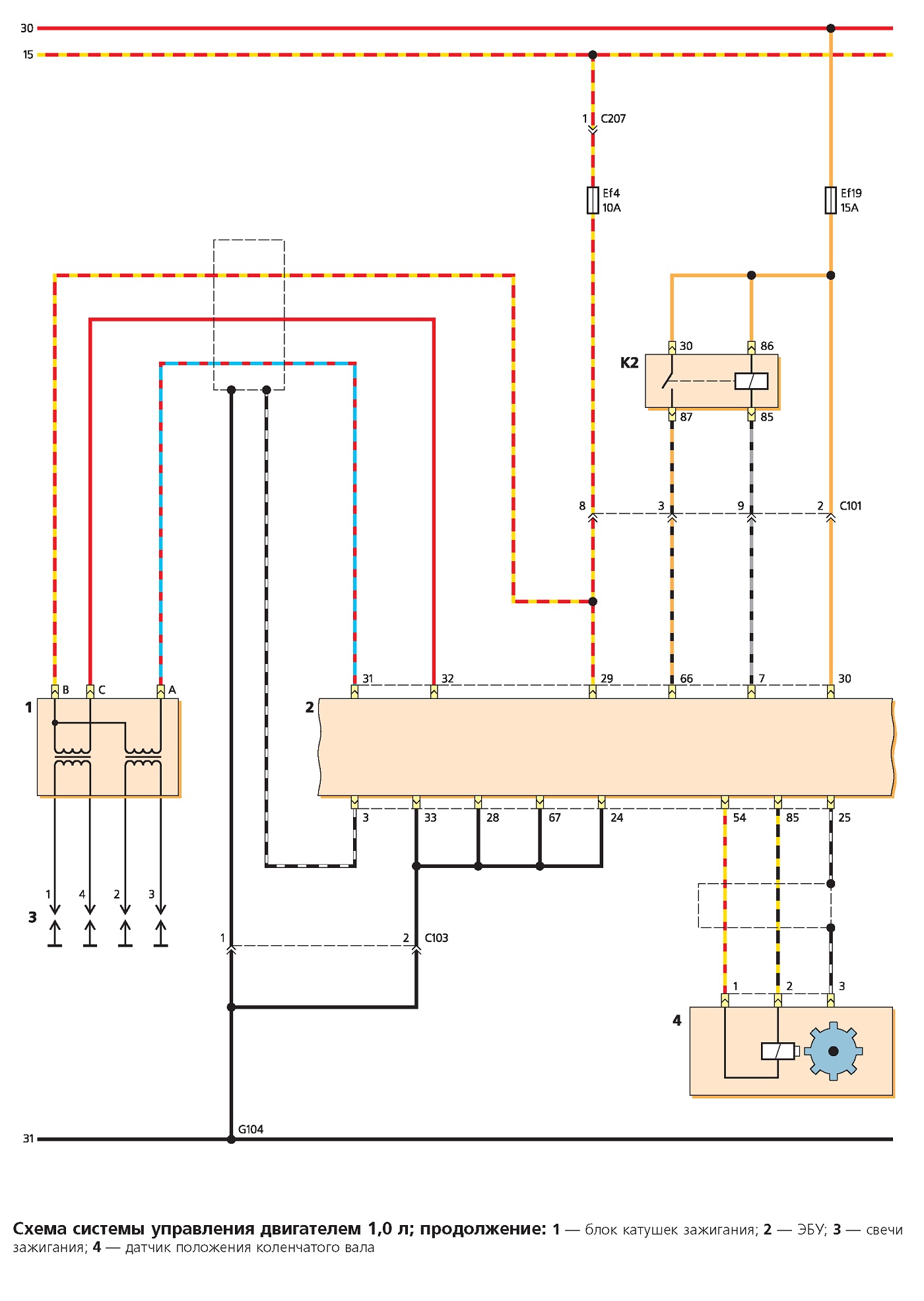

Daewoo Matiz. Электросхема системы управления двигателем 1,0 л; продолжение: 1 — блок катушек зажигания; 2 — ЭБУ; з — свечи зажигания; 4 — датчик положения коленчатого вала

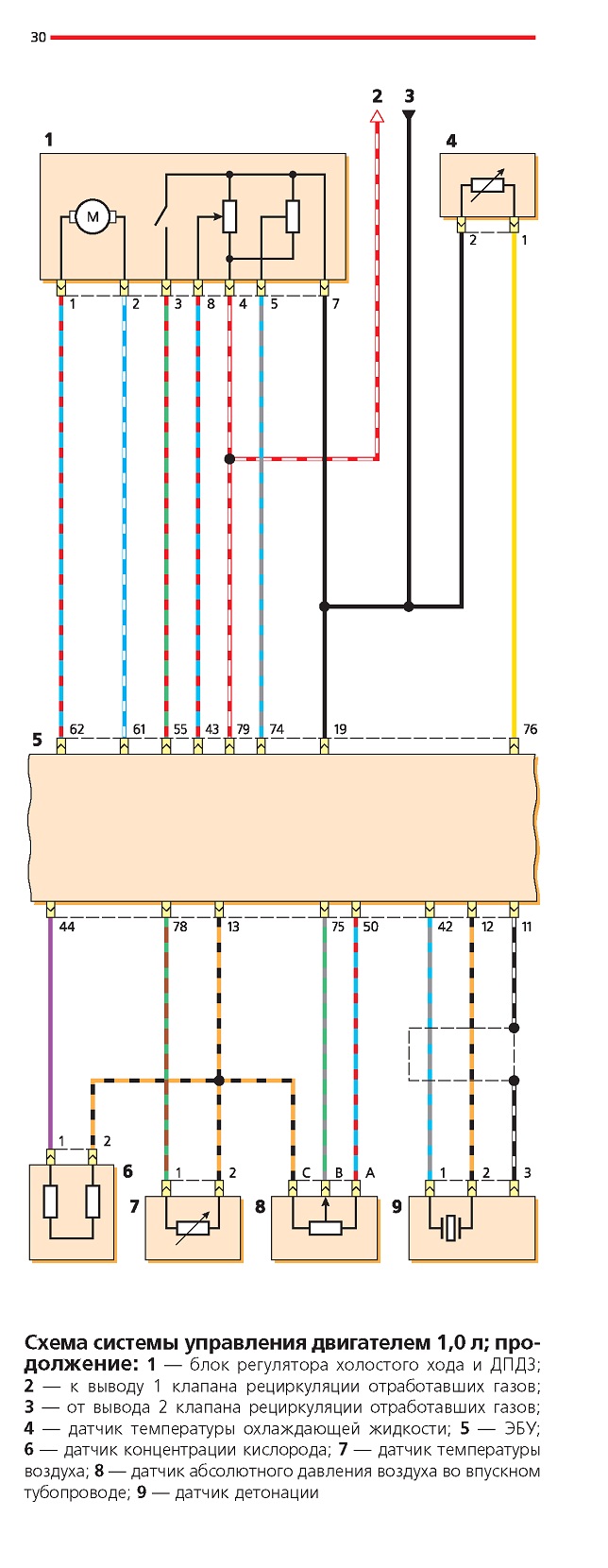

Daewoo Matiz. Электросхема системы управления двигателем 1,0 л; продолжение: 1 — блок регулятора холостого хода и ДПДЗ;
2 — к выводу 1 клапана рециркуляции отработавших газов;
3 — от вывода 2 клапана рециркуляции отработавших газов;
4 — датчик температуры охлаждающей жидкости; 5 — ЭБУ;
6 — датчик концентрации кислорода; 7 — датчик температуры воздуха; 8 — датчик абсолютного давления воздуха во впускном тубопроводе; 9 — датчик детонации

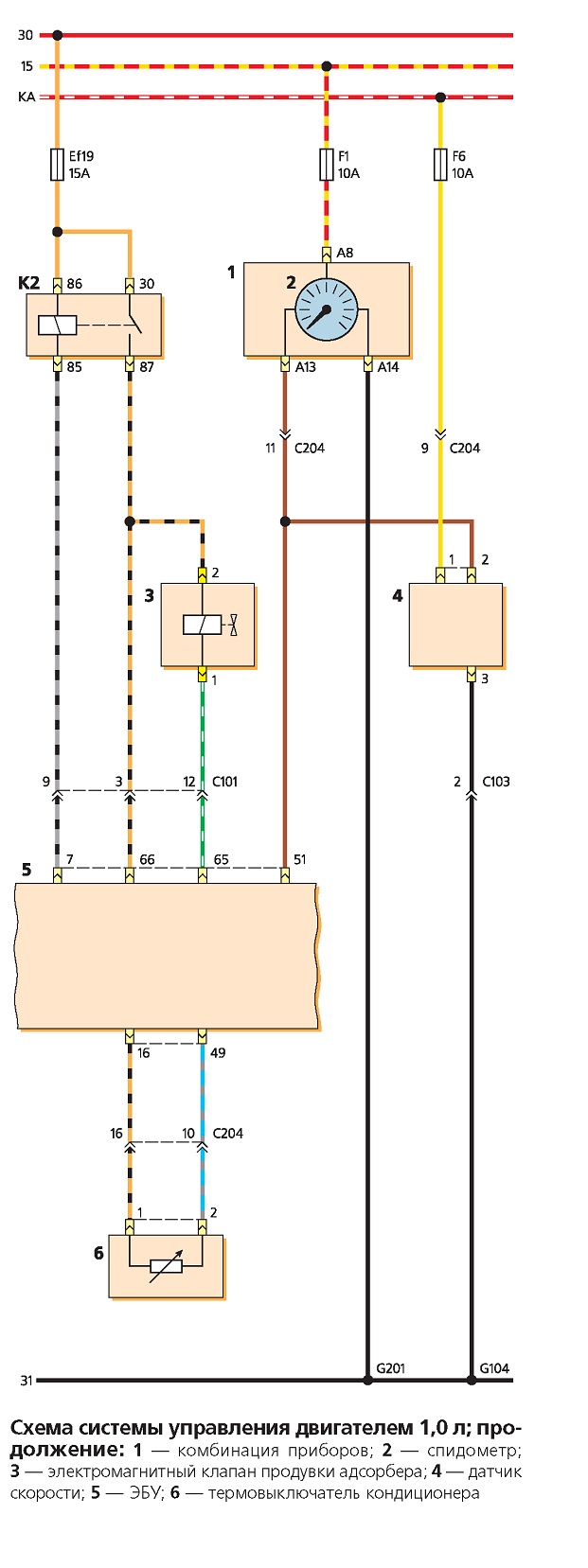

Daewoo Matiz. Электросхема системы управления двигателем 1,0 л; продолжение: 1 — комбинация приборов; 2 — спидометр;
3 — электромагнитный клапан продувки адсорбера; 4 — датчик скорости; 5 — ЭБУ; 6 — термовыключатель кондиционера

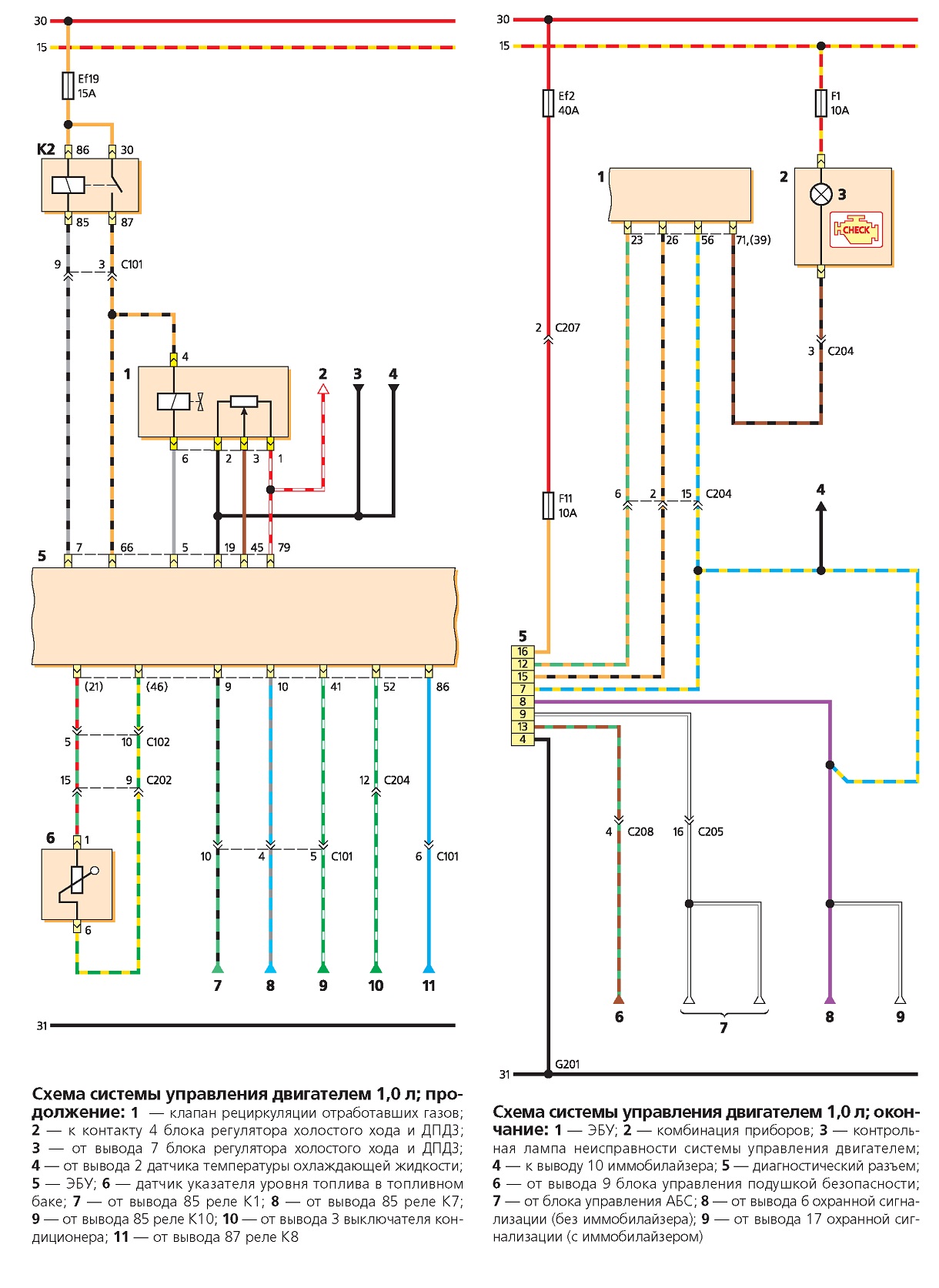

Daewoo Matiz. Электросхема системы управления двигателем 1,0 л; продолжение: 1 — клапан рециркуляции отработавших газов;
2 — к контакту 4 блока регулятора холостого хода и ДПДЗ;
3 — от вывода 7 блока регулятора холостого хода и ДПДЗ;
4 — от вывода 2 датчика температуры охлаждающей жидкости;
5 — ЭБУ; 6 — датчик указателя уровня топлива в топливном баке; 7 — от вывода 85 реле К1; 8 — от вывода 85 реле К7;
9 — от вывода 85 реле К10; 10 — от вывода 3 выключателя кондиционера; 11 — от вывода 87 реле К8

Daewoo Matiz. Электросхема системы управления двигателем 1,0 л; окончание: 1 — ЭБУ; 2 — комбинация приборов; 3 — контрольная лампа неисправности системы управления двигателем; 4 — к выводу 10 иммобилайзера; 5 — диагностический разъем;

6 — от вывода 9 блока управления подушкой безопасности;

7 — от блока управления АБС; 8 — от вывода б охранной сигнализации (без иммобилайзера); 9 — от вывода 17 охранной сигнализации (с иммобилайзером)

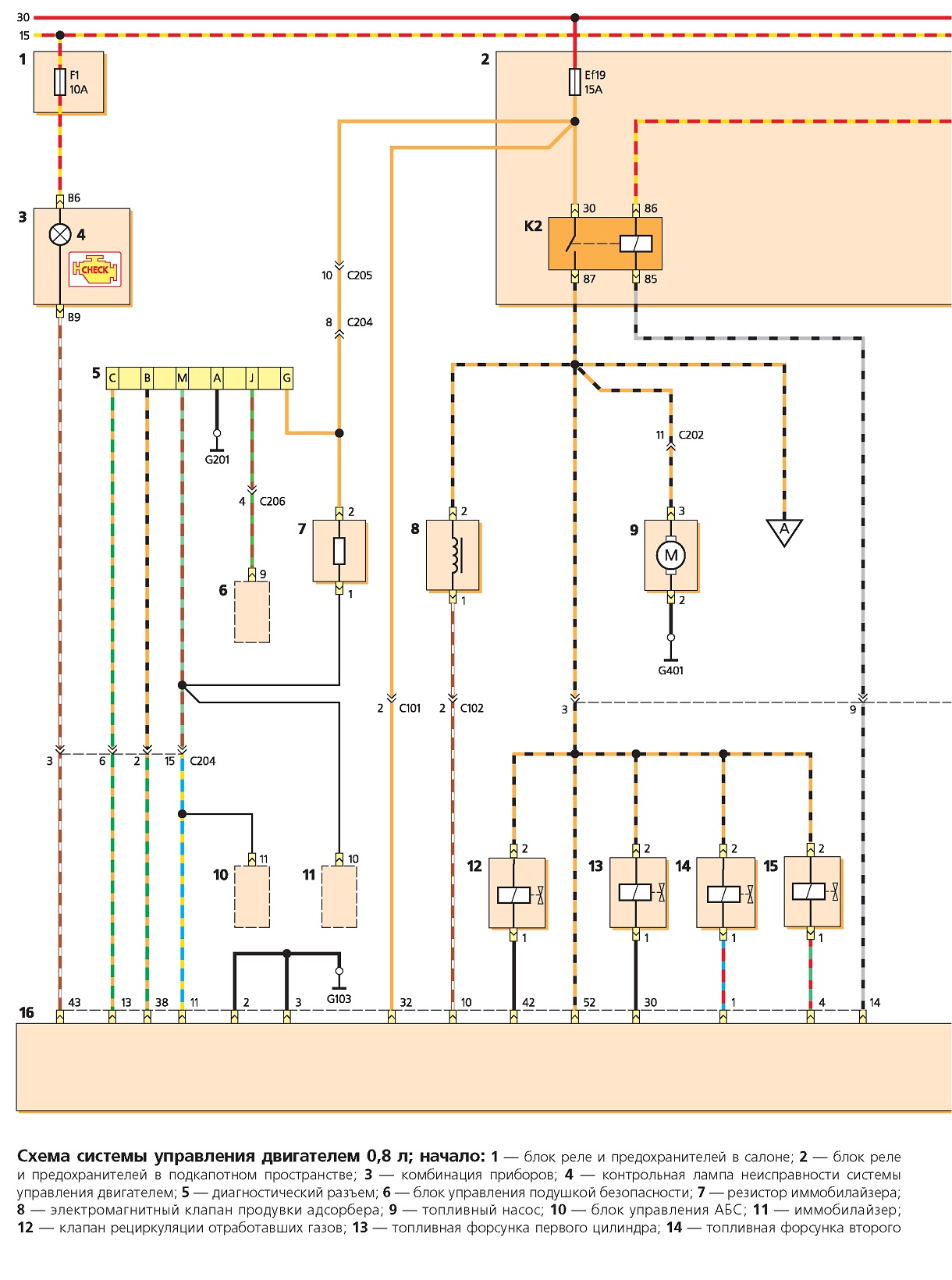

Daewoo Matiz. Электросхема системы управления двигателем 0,8 л; начало

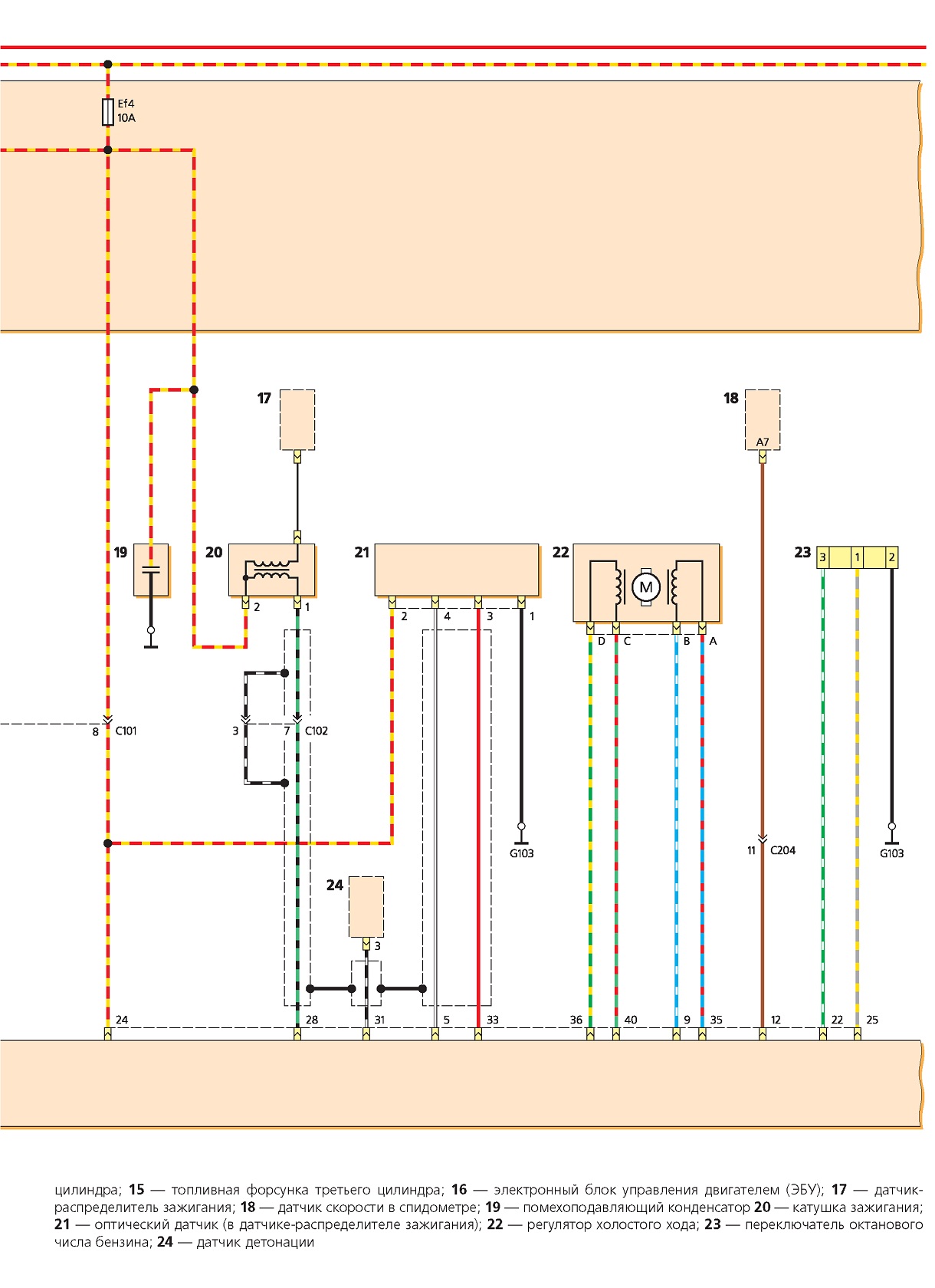

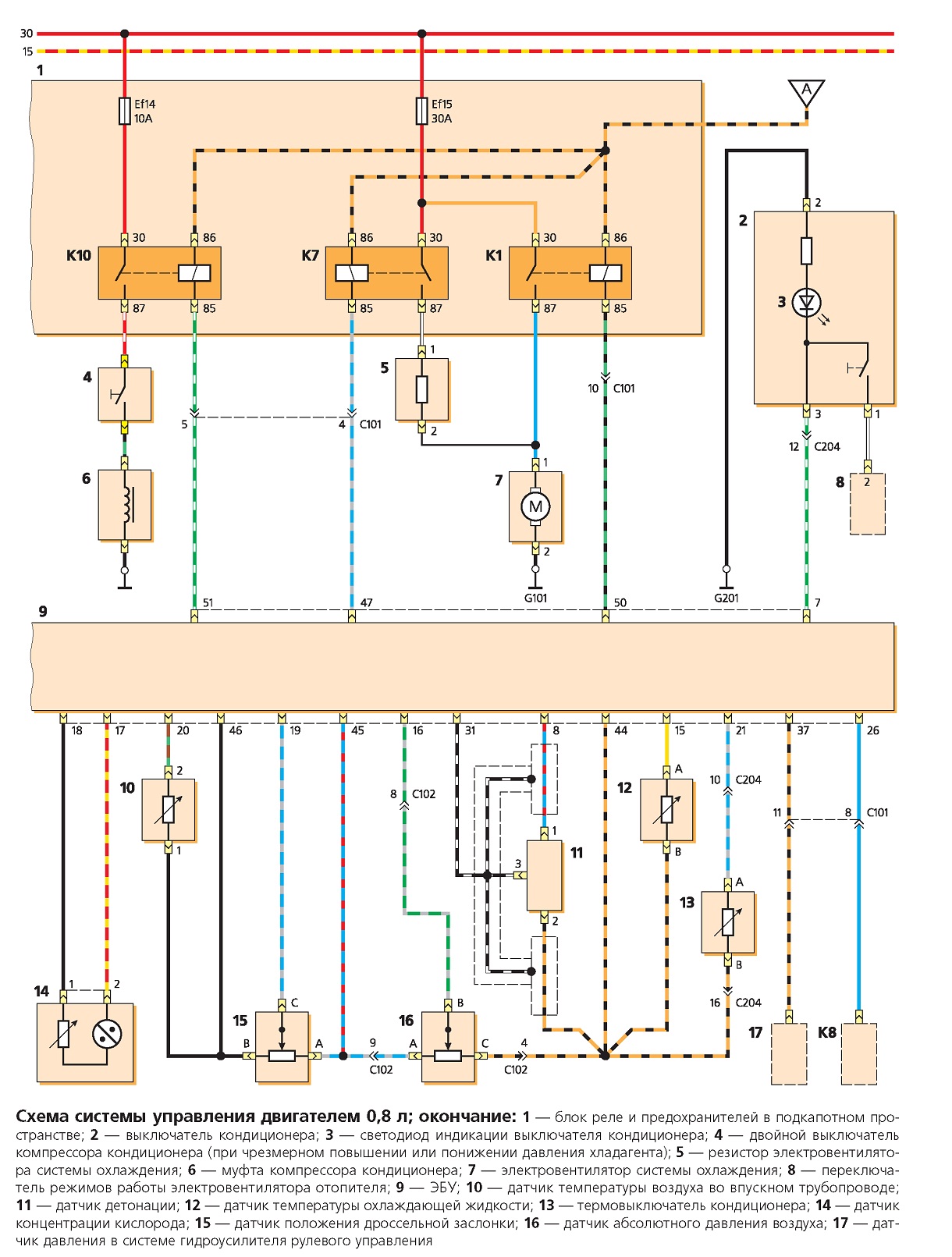

Daewoo Matiz. Электросхема системы управления двигателем 0,8 л; окончание:
