Daewoo Matiz. СНЯТИЕ НАРУЖНОЙ РУЧКИ И ЗАМКА ПЕРЕДНЕЙ ДВЕРИ

Ручку передней двери можно заменить, не снимая замка. Снимаем обивку передней двери (см. «Снятие обивки передней двери», с. 177). Отделяем от внутренней панели двери защитную пленку и снимаем опускное стекло (см. «Снятие опускного стекла передней двери», с. 180). Ручка передней двери соединяется с замком двери тягой...

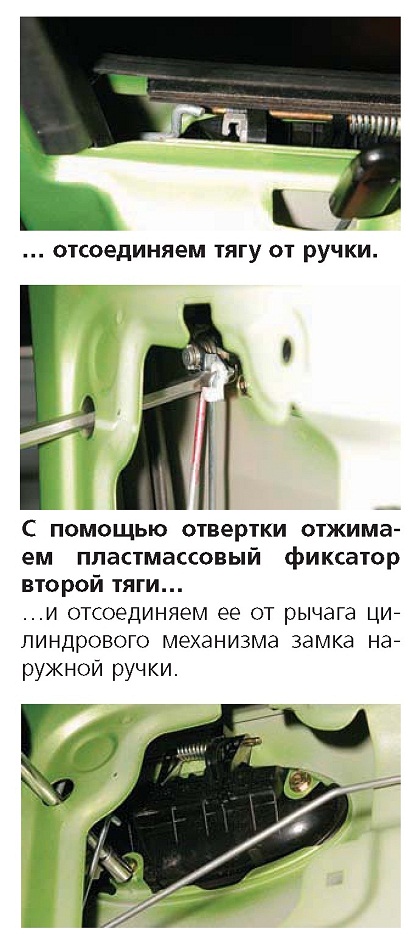

...которая закреплена на ручке с помощью пластмассового фиксатора (показан стрелкой).

Поддев отверткой фиксатор...

Головкой «на 10» с удлинителем отворачиваем два болта крепления наружной ручки к передней двери...

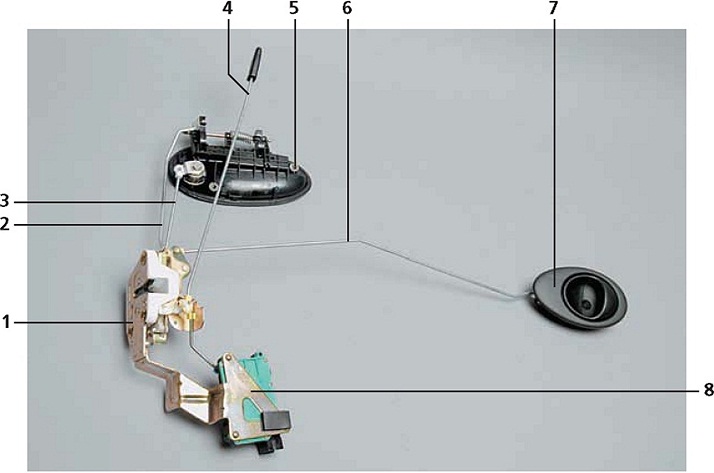

Замок передней двери с наружной и внутренней ручками: 1 — замок; 2, 3 — тяги наружной ручки; 4 — тяга блокировки замка; 5 — наружная ручка; 6 — тяга внутренней ручки; 7 — внутренняя ручка 8 — привод блокировки

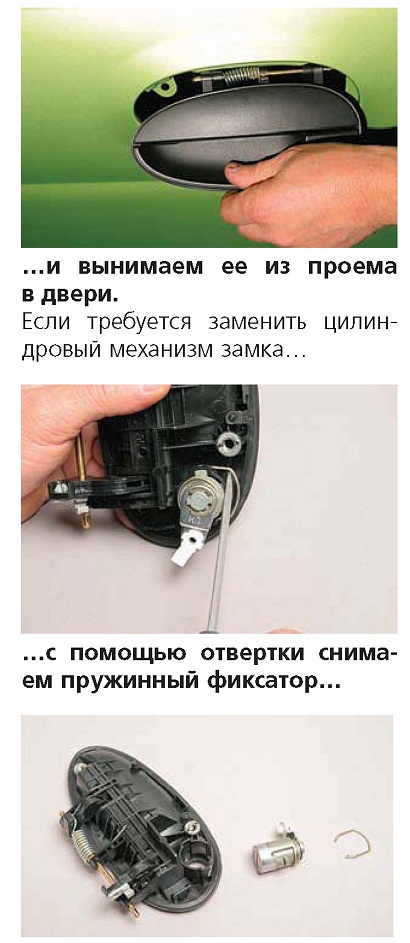

...и вынимаем механизм замка ручки.

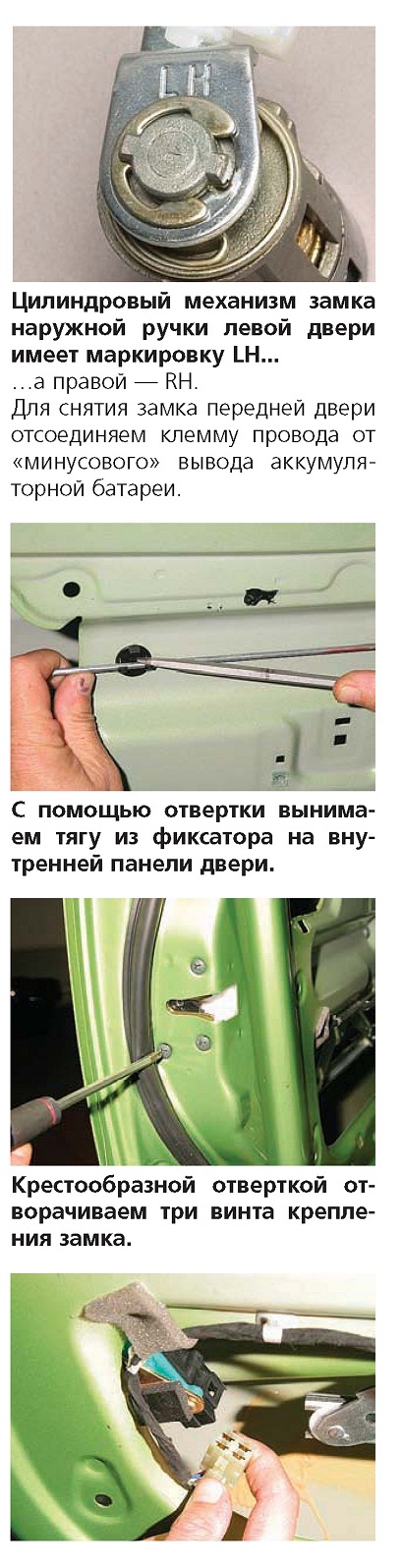

цилиндровый из наружной

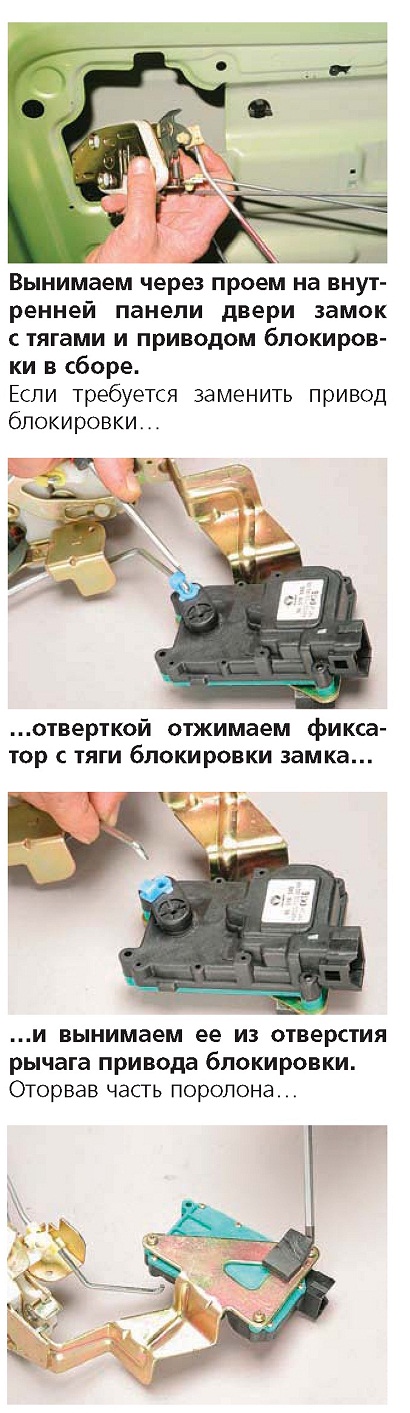

Отсоединяем колодку жгута проводов от контактного разъема привода блокировки.

...крестообразной отверткой отворачиваем три винта крепления привода блокировки к кронштейну...

...и снимаем привод блокировки. При сборке сначала устанавливаем наружную ручку передней двери в обратной последовательности, а затем привод блокировки и замок.
