Daewoo Matiz. СНЯТИЕ КОМБИНАЦИИ ПРИБОРОВ, ЗАМЕНА ЛАМП

Daewoo Matiz. СНЯТИЕ КОМБИНАЦИИ ПРИБОРОВ, ЗАМЕНА ЛАМП

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем рулевое колесо (см. «Снятие рулевого колеса», с. 139).

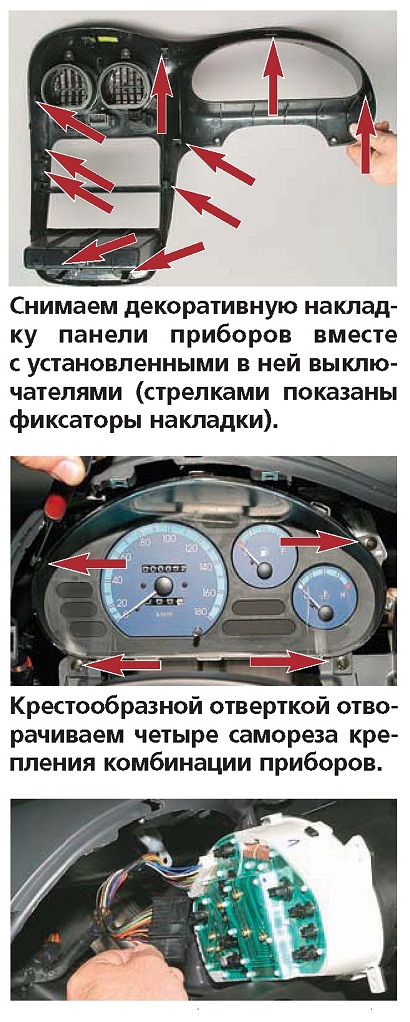

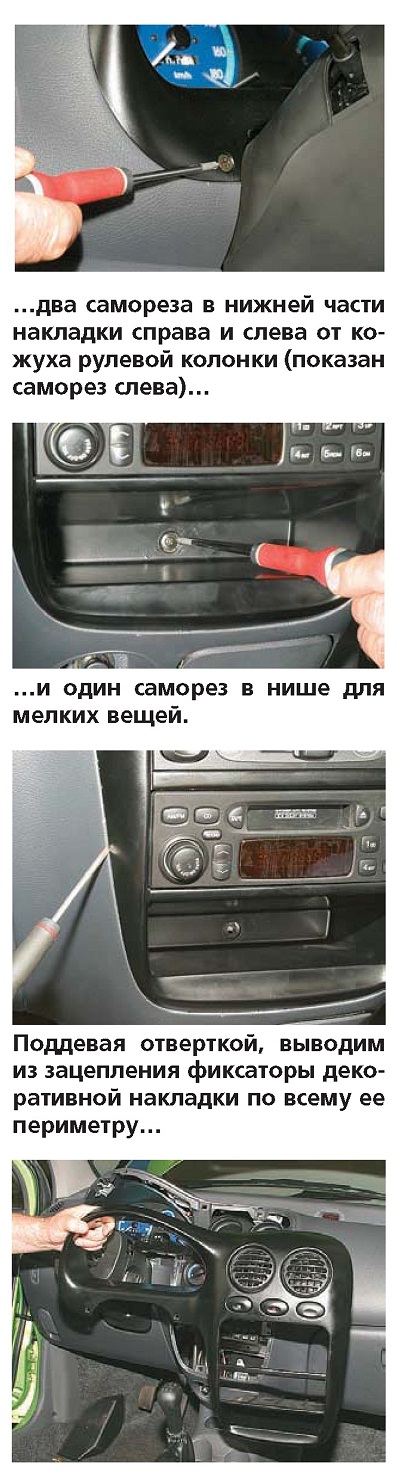

Крестообразной отверткой отворачиваем два самореза в верхней части декоративной накладки панели приборов...

...и отводим накладку от панели приборов.

С внутренней стороны накладки отсоединяем колодки проводов от выключателя противотуманного света в заднем фонаре и выключателя аварийной сигнализации.

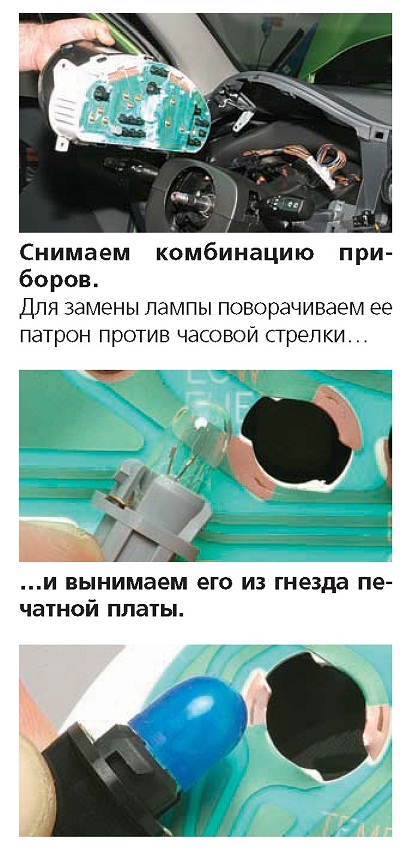

Выводим комбинацию приборов из панели и отсоединяем от ее печатной платы две колодки проводов — черного и белого цвета.

Если спидометр автомобиля имеет механический привод, отсоединяем гибкий вал привода от спидометра.

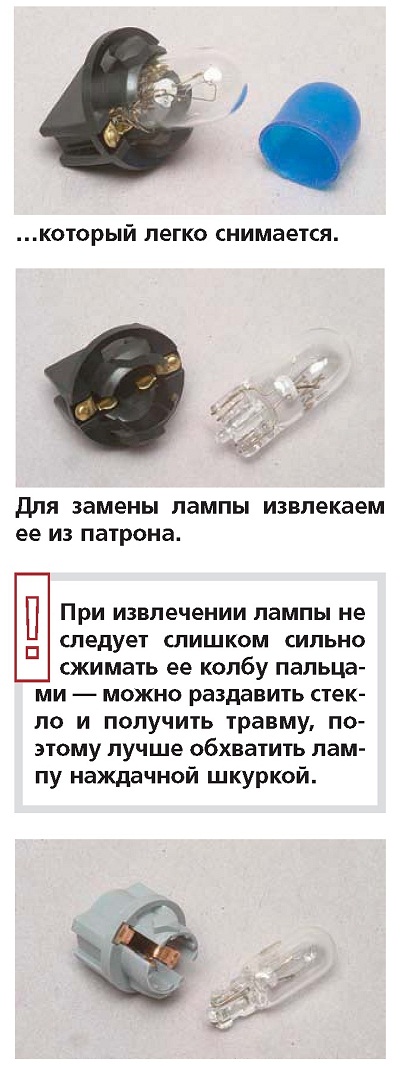

Аналогично извлекаем патрон лампы подсветки комбинации приборов. На лампе подсветки установлен колпачок-свето-фильтр синего цвета...

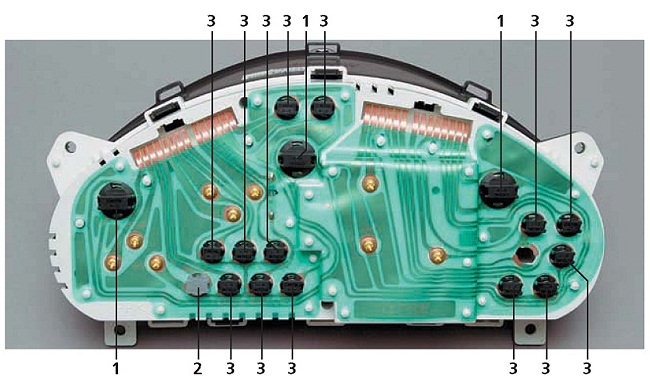

Лампы, установленные в плате комбинации приборов: 1 — лампы подсветки комбинации приборов (W5W, 5 Вт); 2 — лампа резерва топлива в баке (W3W, 3 Вт); 3 — контрольные лампы (W1.4W, 1,4 Вт).

Лампа резерва топлива в баке внешне одинакова с другими контрольными лампами, но имеет мощность 3 Вт и установлена в патрон серого цвета. Устанавливаем комбинацию приборов в обратной последовательности.
