Daewoo Matiz. Электрооборудование
ОБЩИЕ СВЕДЕНИЯ
Электрооборудование автомобиля выполнено по однопроводной схеме:
отрицательные выводы источников и потребителей электроэнергии соединены
с «массой» — кузовом и основными агрегатами, которые выполняют функцию
второго провода. Бортовая сеть — постоянного тока, с номинальным
напряжением 12 В. При неработающем двигателе включенные потребители
питаются от аккумуляторной батареи, а после пуска двигателя от
генератора переменного тока со встроенным выпрямителем и электронным
регулятором напряжения. Аккумуляторная батарея заряжается при работающем
двигателе.
Большая часть электрических цепей защищена плавкими предохранителями.
Мощные потребители (лампы головного света, электродвигатель вентилятора
радиатора, электрический топливный насос и т. п.) подключаются через
реле. Предохранители и реле сгруппированы в монтажные блоки, один из
которых расположен в подкапотном пространстве (на левом брызговике), а
другой — в салоне под панелью приборов (слева).
Для коммутации основных цепей автомобиля служит выключатель зажигания,
состоящий из контактной части и механического противоугонного
устройства.
Daewoo Matiz. МОНТАЖНЫЙ БЛОК РЕЛЕ И ПРЕДОХРАНИТЕЛЕЙ В ПОДКАПОТНОМ
ПРОСТРАНСТВЕ - ЧАСТЬ
1

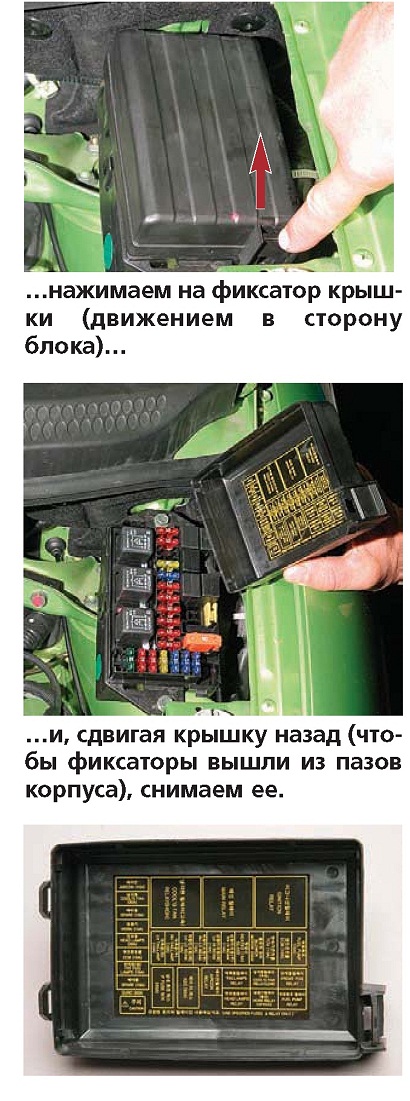

Для доступа к реле и предохранителям, установленным в монтажном блоке
под капотом автомобиля...
Номиналы и назначение предохранителей и реле
указаны на внутренней стороне крышки монтажного блока.
При ремонте системы электрооборудования всегда отсоединяйте клемму
провода от «минусового» вывода аккумуляторной батареи.
Прежде чем установить новый предохранитель взамен перегоревшего,
выясните и устраните причину
перегорания. Не используйте для замены
предохранители увеличенного номинала или самодельные — это может
привести к выходу из строя узлов электрооборудования. Для извлечения
предохранителей из блока пользуйтесь пластмассовым пинцетом-съемником,
входящим в комплект блока или аналогичным. Не применяйте для этого
металлические инструменты.

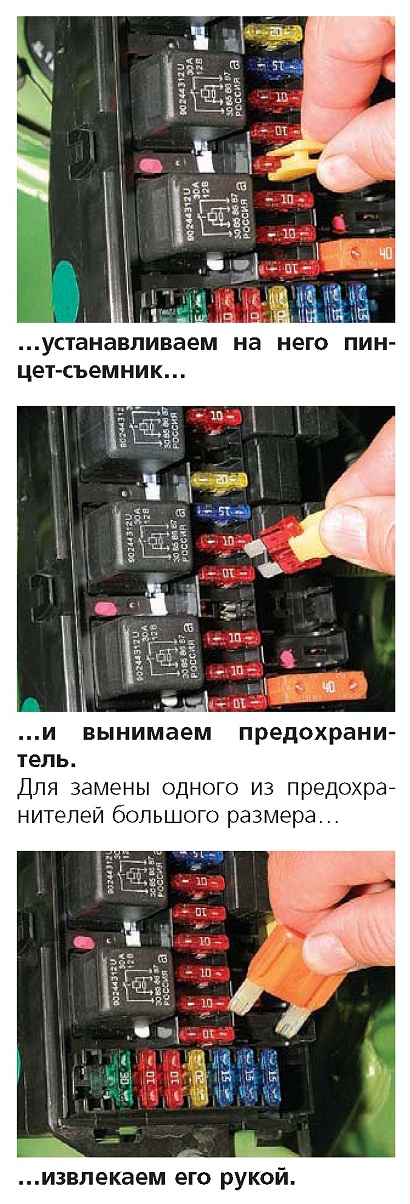

Для извлечения предохранителя...
Предохранители монтажного блока в подкапотном пространстве
|
Обозначение |
№ на фото |
Номинальный ток, А |
Защищаемые цепи потребителей |
|
Ef 1 |
1 |
50 |
АБС (опция) |
|
Ef2 |
2 |
40 |
Все потребители, запитанные независимо от положения ключа в выключателе зажигания (постоянное питание) |
|
Ef3 |
21 |
10 |
Топливный насос |
|
Ef4 |
20 |
10 |
Электропитание ЭБУ от выключателя зажигания, обмотка реле топливного насоса, блок АБС (опция), предварительное возбуждение генератора (при пуске), вывод «В» блока катушек зажигания, датчик скорости |
|
Ef5 |
19 |
10 |
Резерв |
|
Ef6 |
18 |
20 |
Электровентилятор отопителя |
|
Ef7 |
17 |
15 |
Элемент обогрева стекла двери задка |
|
Ef8 |
16 |
10 |
Дальний свет правой фары |
|
Ef9 |
15 |
10 |
Дальний свет левой фары |
|
Ef 10 |
14 |
10 |
Ближний свет правой фары |
|
Ef 11 |
13 |
10 |
Ближний свет левой фары |
|
Ef 12 |
12 |
10 |
Габаритный свет правой фары и правого заднего фонаря |
|
Ef 13 |
11 |
10 |
Габаритный свет левой фары, левого заднего фонаря и фонари освещения номерного знака |
|
Ef 14 |
10 |
10 |
Муфта компрессора кондиционера (опция) |
|
Ef 1 5 |
9 |
30 |
Электровентилятор системы охлаждения |
|
Ef 16 |
8 |
10 |
Резерв |
|
Ef 17 |
7 |
10 |
Звуковой сигнал |
|
Ef 18 |
б |
20 |
Электропитание реле ламп головного света, переключатель дальнего света фар |
|
Ef 19 |
5 |
15 |
Постоянное электропитание ЭБУ, обмотка главного реле, обмотка реле |
| муфты компрессора кондиционера, обмотка реле высокой частоты вращения электровентилятора системы охлаждения, обмотка реле низкой частоты вращения электровентилятора системы охлаждения, датчики концентрации кислорода и положения распределительного вала, топливные форсунки, клапаны рециркуляции отработавших газов и продувки адсорбера, электропитание реле топливного насоса |
|
Ef20 |
4 |
15 |
Противотуманные фары |
|
Ef21 |
3 |
15 |
Резерв |
Реле монтажного блока в подкапотном пространстве
|
|
||
|
Обозначение |
Наименование |
Запитываемые потребители |
|
К1 |
Реле высокой частоты вращения вентилятора системы охлаждения |
Электровентилятор системы охлаждения (высокая частота вращения) |
|
К2 |
Главное реле |
ЭБУ, обмотка реле муфты компрессора кондиционера, обмотка реле высокой частоты вращения электровентилятора системы охлаждения, обмотка реле низкой частоты вращения электровентилятора системы охлаждения, датчики концентрации кислорода и положения распределительного вала, топливные форсунки, клапаны рециркуляции отработавших газов и продувки адсорбера |
|
КЗ |
Реле вентилятора отопителя и обогрева стекла двери задка |
Переключатель режимов работы электровентилятора отопителя, выключатель элемента обогрева стекла двери задка |
|
К4 |
Реле противотуманных фар |
Противотуманные фары |
|
КБ |
Реле топливного насоса |
Топливный насос |
|
Кб |
Реле звукового сигнала (опция) |
Звуковой сигнал |
|
К7 |
Реле низкой частоты вращения вентилятора радиатора системы охлаждения |
Электровентилятор системы охлаждения (низкая частота вращения) |
|
К8 |
Реле головного света |
Лампы головного света |
|
К9 |
Реле наружного освещения |
Габаритный свет, подсветка комбинации приборов |
|
К10 |
Реле компрессора кондиционера |
Муфта компрессора кондиционера (опция) |
Предохранители монтажного блока в салоне автомобиля
|
Обозначение |
№ на фото |
Номинальный ток, А |
Защищаемые цепи потребителей |
|
F1 |
7 |
10 |
Приборы и контрольные лампы комбинации приборов, часы, иммобилайзер, охранная сигнализация |
|
F2 |
б |
10 |
Подушка безопасности (опция) |
|
F3 |
5 |
25 |
Электростеклоподъемники |
|
F4 |
4 |
10 |
Лампы указателей поворота и контрольных ламп указателей поворота |
|
F5 |
3 |
15 |
Лампы сигналов торможения |
|
F6 |
2 |
10 |
Аудиосистема |
|
F7 |
1 |
20 |
Прикуриватель |
|
F8 |
8 |
15 |
Очиститель ветрового стекла |
|
F9 |
9 |
15 |
Очиститель стекла двери задка, омыватели ветрового стекла и стекла двери задка, лампа света заднего хода |
|
F10 |
10 |
10 |
Электропривод наружного зеркала заднего вида |
|
F11 |
11 |
10 |
Аудиосистема, плафоны освещения салона и багажного отделения, контрольная лампа открытых дверей в комбинации приборов, иммобилайзер |
|
F12 |
12 |
15 |
Постоянное электропитание аварийной сигнализации при выключенном зажигании, часы |
|
F13 |
13 |
20 |
Электроприводы замков дверей (центральный замок) |
|
F14 |
14 |
20 |
Тяговое реле стартера |
Реле монтажного блока в салоне автомобиля
|
Обозначение |
Наименование |
Запитываемые потребители |
|
К11 |
Реле указателей поворота и аварийной сигнализации |
Указатели поворота и аварийная сигнализация |
|
К12 |
Реле очистителя ветрового стекла |
Очиститель ветрового стекла |
|
К13 |
Реле противотуманного света в заднем фонаре |
Лампа противотуманного света в заднем фонаре |
