Шевроле Авео (2011+). СНЯТИЕ И УСТАНОВКА ОБЛИЦОВОК САЛОНА



ПРИМЕЧАНИЕ

Показаны снятие и установка облицовок с ле­вой стороны салона автомобиля. Облицовки с правой стороны снимают аналогично.

1.    Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

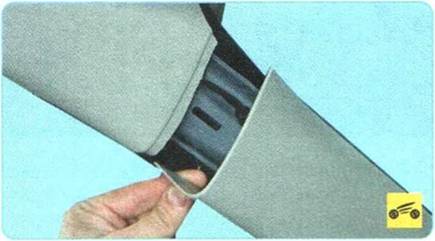

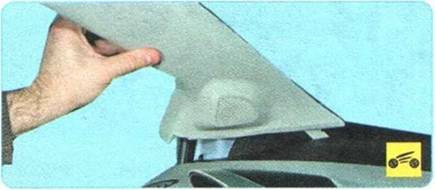

2.    Подденьте край верхней облицовки пе­редней стойки и отсоедините облицовку от стойки кузова, преодолевая усилие фик­саторов.





3.     Выведите зацеп в нижней части обли­цовки из паза панели приборов.

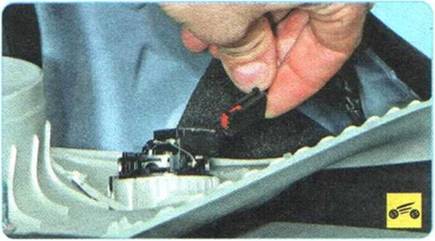

4.     Сожмите фиксатор и отсоедините ко­лодку жгута проводов от высокочастотного

динамика, после чего снимите верхнюю об­лицовку передней стойки.

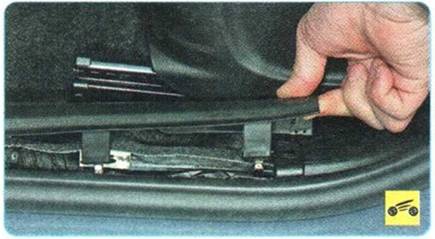

5.    Подденьте край облицовки порога пе­редней двери и снимите облицовку, пре­одолевая усилие фиксаторов.

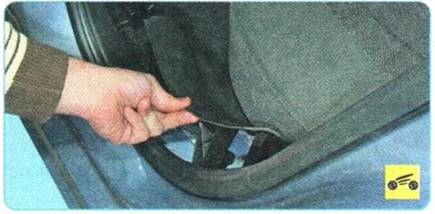

6.    Подденьте край облицовки порога зад­ней двери и снимите облицовку, преодоле­вая усилие фиксаторов.

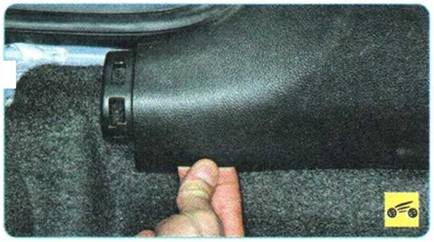

7.       Потяните за край нижней облицовки средней стойки кузова и снимите облицовку, преодолевая усилие пружинных фиксаторов.

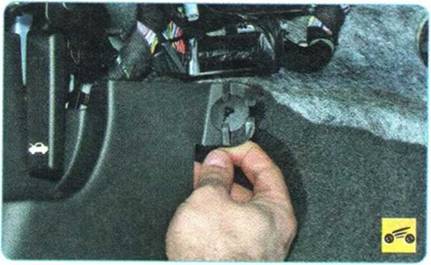

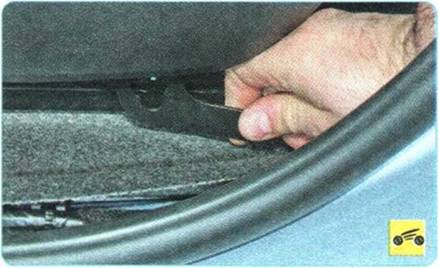

8.    Снимите фиксатор нижней облицовки передней стойки со шпильки пола кузова.





9.     Снимите рычаг привода замка капота

(см. «Снятие и установка привода замка капота», с. 265).

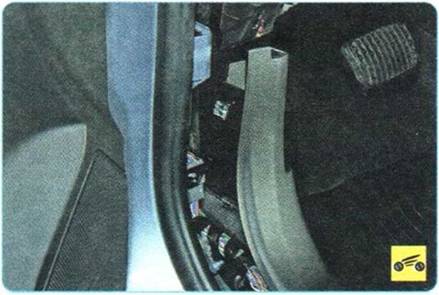

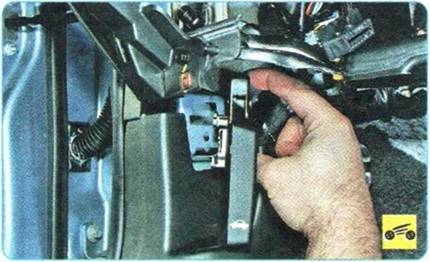

10.     Снимите нижнюю облицовку перед­ней стойки, преодолевая усилие пружин­ных фиксаторов.

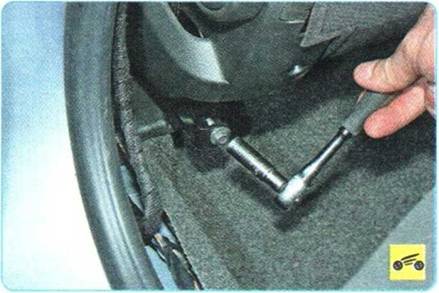

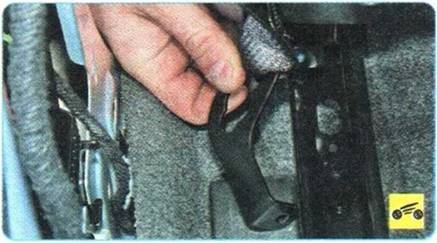

11.     Выверните болт крепления бугеля ремня безопасности к переднему сиденью...





12.     ...и снимите бугель с кронштейна си­денья.

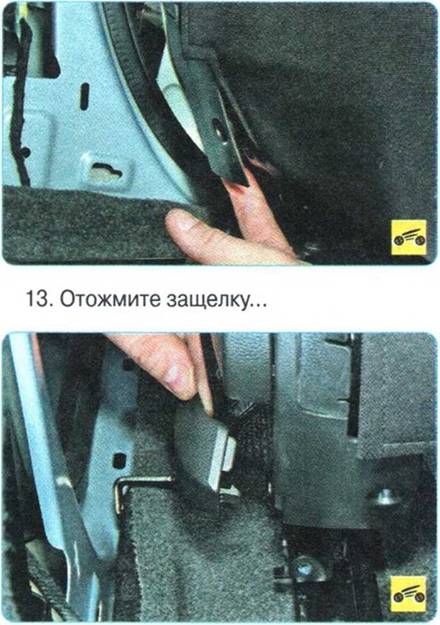

14.   ...и отведите задний край кожуха рем­ня безопасности от сиденья...





15.   ...после чего выведите бугель из-под кожуха.

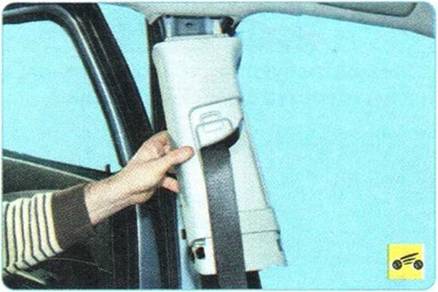

16.    Преодолевая усилие фиксаторов, от­соедините верхнюю облицовку средней стойки от кузова...

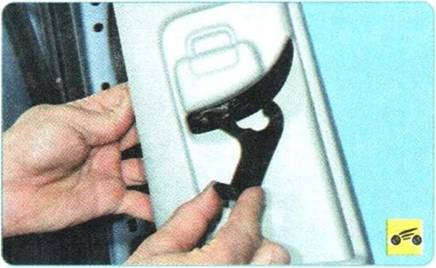

17.    ...и снимите облицовку, продев пряж­ку ремня через прорезь.

18.    Снимите заднее сиденье! см. Снятие и установка заднего сиденья», с. 280).

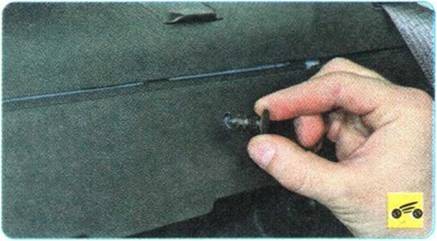

19.    Подденьте пистон крепления обли­цовки перегородки между салоном и ба­гажником и извлеките пистон.

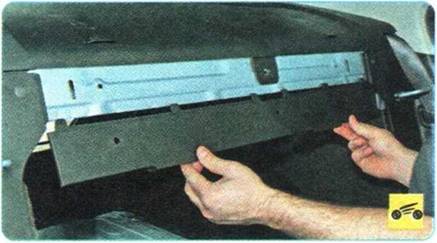

20.         Извлеките два остальных пистона и снимите облицовку перегородки между салоном и багажником.

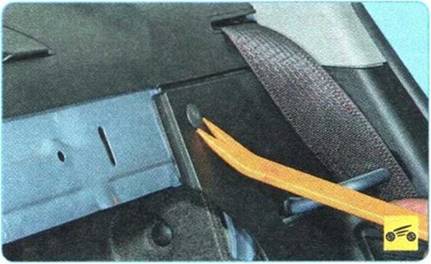

21.   Извлеките пистон верхнего крепления нижней облицовки задней стойки кузова.

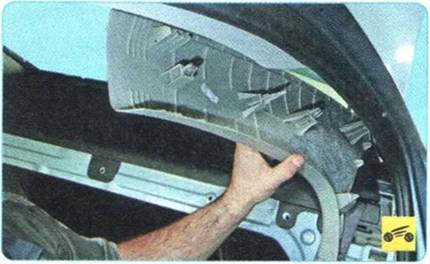

22.      Отведите облицовку от стойки, пре­одолевая усилие фиксаторов, отсоедините нижнюю облицовку задней стойки кузова от облицовки багажника и снимите нижнюю облицовку задней стойки.

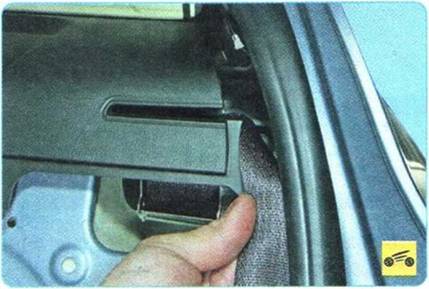

23.       Подденьте край верхней облицовки задней стойки кузова и снимите облицовку, преодолевая усилие фиксаторов.

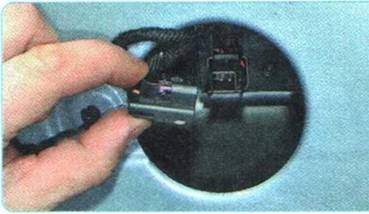

24.   С нижней стороны задней полки кузо­ва сожмите фиксатор и отсоедините колод­ку жгута проводов от дополнительного стоп-сигнала.





25.      Выведите ремни безопасности из па­зов в облицовке задней полки кузова.

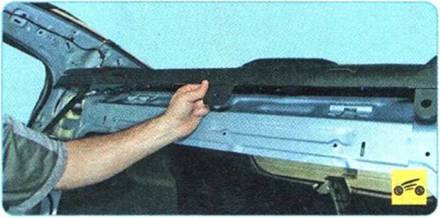

26.      Потяните за край облицовки задней полки кузова и снимите облицовку, преодо­левая усилие фиксаторов.

27.      Установите облицовки салона в по­рядке, обратном снятию.
