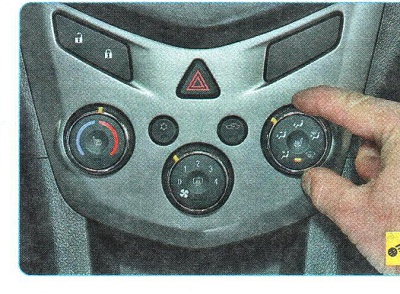

Для изменения направления подачи воздуха выберите рукояткой регулятора 5 (рис. 1.9) распределения потоков воздуха один из пяти вариантов (по часовой стрелке):

- подача воздуха в верхнюю часть салона (через боковые и центральные сопла панели приборов);

- подача воздуха в нижнюю (через нижние сопла корпуса отопителя) и верхнюю (через боковые и центральные сопла панели приборов) части салона;

- подача воздуха в нижнюю часть салона (через нижние сопла корпуса отопителя);

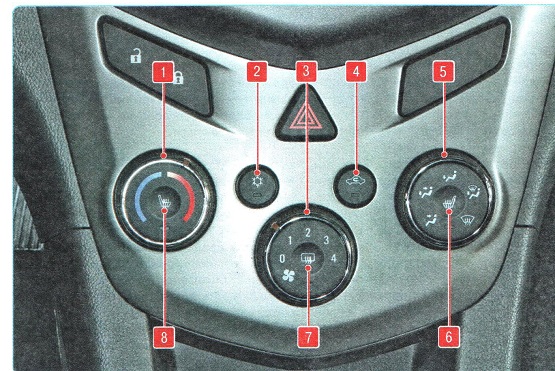

Рис. 1.9. Блок ручного управления системой отопления (кондиционирования) и вентиляции салона: 1 - регулятор температуры поступающего в салон воздуха; 2 - выключатель кондиционера; 3 - переключатель режимов работы электровентилятора воздухонагнетателя; 4 - выключатель режима рециркуляции; 5 - регулятор распределения потоков воздуха; б - выключатель электрообогрева сиденья переднего пассажира; 7 - выключатель электрообогрева заднего стекла; 8 - выключатель электрообогрева сиденья водителя

- подача воздуха в нижнюю часть салона (через нижние сопла корпуса отопителя) а также на стекла передних дверей и ветровое стекло (через сопла обдува ветрового стекла);

- подача воздуха на ветровое стекло (через сопла обдува ветрового стекла).

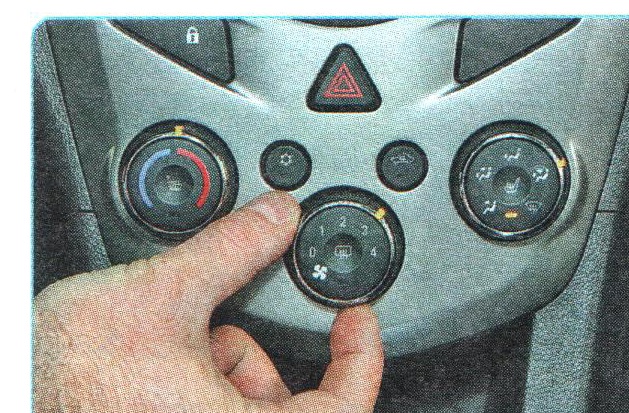

Для увеличения интенсивности подачи воздуха в салон во время движения и обеспечения подачи воздуха в неподвижный автомобиль включите рукояткой переключателя 3 один из четырех режимов работы вентилятора воздухонагнетателя.

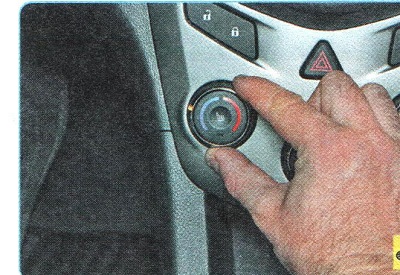

Для изменения температуры поступающего в салон воздуха вращайте рукоятку регулятора 1 температуры. Левая (синяя) часть шкалы соответствует подаче максимально

охлажденного воздуха, правая (красная) -максимально подогретого. При среднем положении рукоятки в салон подается воздух при температуре окружающей среды.

ПРИМЕЧАНИЕ

На автомобиле без кондиционера воздух при температуре окружающей среды (без охлаждения) подается при нахождении рукоятки в левой части шкалы.

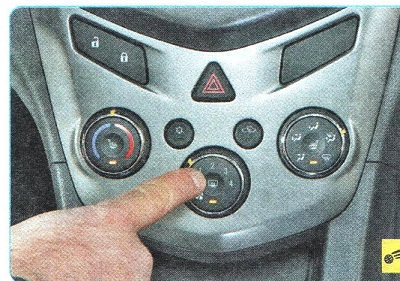

Для быстрого устранения запотевания заднего стекла нажмите на кнопку выключателя 7 электрообогрева заднего стекла. При нажатии на кнопку выключателя (двигатель должен работать) включается электрообогрев стекла, одновременно в кнопке загорается контрольная лампа. При повторном нажатии на кнопку обогрев выключается, контрольная лампа гаснет.

ПРЕДУПРЕЖДЕНИЯ ~~

Нагревательный элемент потребляет очень большой ток, поэтому во избежание чрезмерного разряда аккумуляторной батареи включайте электрообогрев при работающем двигателе и только на время, необходимое для устранения запотевания стекла.

Для того чтобы не повредить нити обогревателя, для очистки внутренней стороны стекла не используйте скребки и другие острые

предметы, а также моющие средства с абразивными веществами.

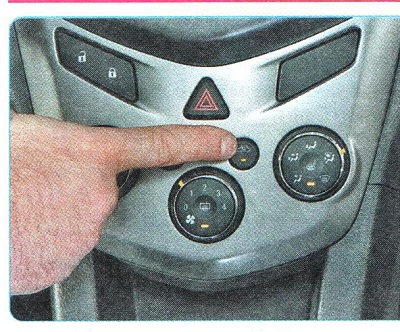

Для включения режима рециркуляции нажмите на кнопку выключателя 4 режима рециркуляции. При этом в кнопке загорится контрольная лампа. При повторном нажатии на кнопку возобновится подача наружного воздуха и контрольная лампа в кнопке погаснет. При включенном режиме рециркуляции наружный воздух не поступает в салон, а вентилятор воздухонагнетателя обеспечивает циркуляцию воздуха внутри салона. Этот режим используют для быстрого прогрева салона в холодное время года, а также при повышенной запыленности и загазованности окружающего воздуха.

ПРЕДУПРЕЖДЕНИЕ Не рекомендуется длительное включение режима рециркуляции во время движения автомобиля, так как это обычно приводит к запотеванию стекол.

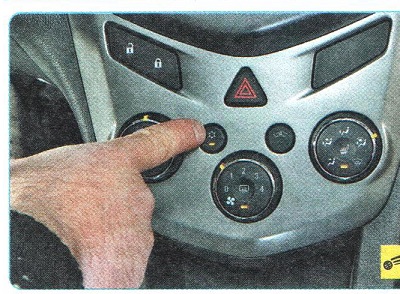

Для охлаждения воздуха, поступающего в салон автомобиля, нажмите на кнопку выключателя 4 кондиционера - в ней загорится контрольная лампа. Для выключения кондиционера повторно нажмите на кнопку.

ПРИМЕЧАНИЕ

Кондиционер не включится, если переключатель режимов работы вентилятора возду-хонагнетателя установлен в положение «О» (вентилятор выключен) или температура окружающего воздуха ниже 0 С. Это не является признаком неисправности, а предусмотрено конструкцией.

ПРЕДУПРЕЖДЕНИЯ Включение кондиционера во время работы двигателя в тяжелых условиях (затяжные подъемы, интенсивное городское движение и пр.) может привести к перегреву двигателя. Следите за показаниями указателя температуры охлаждающей жидкости: если температура превысит допустимое значение, выключите кондиционер.

При длительных поездках в условиях городского движения эффективность работы кондиционера может снизиться из-за напряженного теплового режима двигателя. Это не является признаком неисправности, при движении в нормальных дорожных условиях кондиционер будет работать эффективно.

При нажатии на кнопку выключателя 6...

...или 8 включается электрообогрев сидений соответственно пассажира на переднем сиденье водителя или водителя. При этом в кнопке загорается контрольная лампа. При последующем нажатии электрообогрев выключается и контрольная лампа в кнопке гаснет.
ПРЕДУПРЕЖДЕНИЯ_

Нагревательный элемент потребляет очень большой ток. Во избежание чрезмерного разряда аккумуляторной батареи включайте электрообогрев при работающем двигателе и только на время, необходимое для прогрева сидений.
В зависимости от различных комбинаций включения переключателей блока управления система отопления и вентиляции работает в следующих основных режимах:

- максимальный режим охлаждения. Используется в жаркую погоду и после продолжительной стоянки на солнце для быстрого охлаждения воздуха в салоне. В этом случае перед включением кондиционера рекомендуется ненадолго открыть окна, чтобы удалить из салона нагретый воздух. Рукоятку переключателя 3 интенсивности подачи воздуха в салон установите в положение «4». Рукоятку регулятора 5 распределения потоков воздуха установите в положение Рукоятку регулятора 1 температуры установите в крайнее положение синей части шкалы. Кнопкой выключателя 4 режима рециркуляции отключите подачу наружного воздуха. Включите кондиционер, нажав на кнопку выключателя 2;

- нормальный режим охлаждения.

Используется при поездках по городу и за городом при умеренно теплой погоде. Рукоятку переключателя 3 интенсивности подачи воздуха в салон установите в положение «2». Рукоятку регулятора 5 распределения потоков воздуха установите в положение. Рукоятку регулятора 1 температуры установите в крайнее положение правой части шкалы. Кнопкой выключателя 4 режима рециркуляции включите подачу наружного воздуха. Включите кондиционер, нажав на кнопку выключателя 2;

- режим вентиляции. Используется в межсезонье, для которого характерны пониженная температура и недостаток солнечного света. Рукоятку переключателя 3 интенсивности подачи воздуха в салон установите в положение «2». Рукоятку регулятора 5 распределения потоков воздуха установите в положение. Рукоятку регулятора 1 температуры установите в среднее положение шкалы. Кнопкой выключателя 4 режима рециркуляции включите подачу наружного воздуха. Кондиционер не включайте;

- максимальный режим отопления. Используется при очень низкой температуре окружающей среды и для быстрого прогрева воздуха в салоне после длительной стоянки. Рукоятку переключателя 3 интенсивности подачи воздуха в салон установите в положение «4». Рукоятку регулятора 5 распределения потоков воздуха установите в положение ’ . Рукоятку регулятора 1 температуры установите в крайнее положение красной части шкалы. Кнопкой выключателя 4 режима рециркуляции отключите подачу наружного воздуха. Кондиционер не включайте;

- нормальный режим отопления. Используется в холодное время года для поддержания оптимальной температуры воздуха в салоне после его интенсивного прогрева в максимальном режиме отопления. Рукоятку переключателя 3 интенсивности подачи воздуха в салон установите в положение «2». Рукоятку регулятора 5 распределения потоков воздуха установите в положение. Рукоятку регулятора 1 температуры установите в крайнее положение красной части шкалы. Кнопкой выключателя 4 режима рециркуляции включите подачу наружного воздуха. Кондиционер не включайте;

- режим обдува ветрового стекла и стекол передних дверей. Используется для быстрого устранения запотевания стекол при повышенной влажности воздуха. Рукоятку переключателя 3 интенсивности подачи воздуха в салон установите в положение «2». Рукоятку регулятора 5 распределения потоков воздуха установите в положение . Рукоятку регулятора 1 температуры установите в крайнее положение красной части шкалы. Кнопкой выключателя 4 режима рециркуляции включите подачу наружного воздуха. Кондиционер может находиться во включенном или в выключенном состоянии в зависимости от температуры окружающей среды.

ПРИМЕЧАНИЕ
Для того чтобы стекла не запотевали в дождливую погоду, включите режим их обдува при выключенном отопителе, так как разница значений температуры поверхности стекла и подаваемого воздуха может вызвать конденсацию влаги.

ПОЛЕЗНЫЕ СОВЕТЫ Для более эффективного действия вентиляции и отопления при скорости движения автомобиля менее 50 км/ч и при проезде особо запыленных участков дорог с закрытыми окнами (для создания избыточного давления воздуха в салоне, предотвращающего подсос пыли) рекомендуем включать переключателем вентилятор отопителя на малую или максимальную скорость.

Для ускоренного устранения запотевания заднего стекла и освобождения его от наледи и снега включите переключателем обогрев стекла.

Если вы не используете кондиционер продолжительное время, необходимо раз в неделю ненадолго включать его при работающем двигателе для восстановления слоя смазки на деталях компрессора и уплотнениях.
