На автомобили Chevrolet Aveo, оснащеннь1е механической коробкой передач, устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной (рис. 61) Нажимной диск смонтирован в стальном штампованном кожухе 3, прикрепленном шестью болтами к маховику 1 двигателя Ведомый диск 2 установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной 4 между маховиком и нажимным диском,

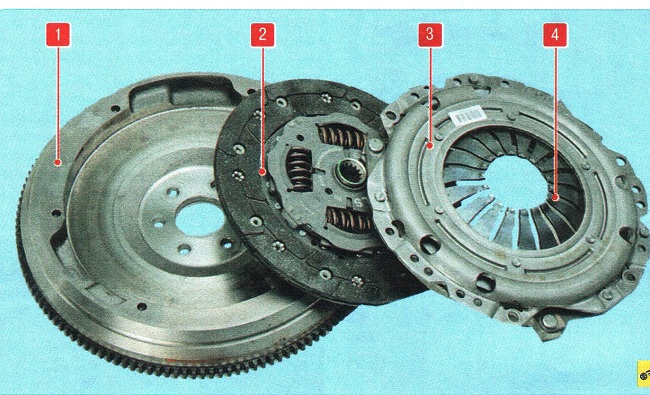

Рис. 6.1. Сцепление: 1 - маховик; 2 - ведомый диск; 3 - кожух сцепления с нажимным диском; 4 - диафрагменная пружина

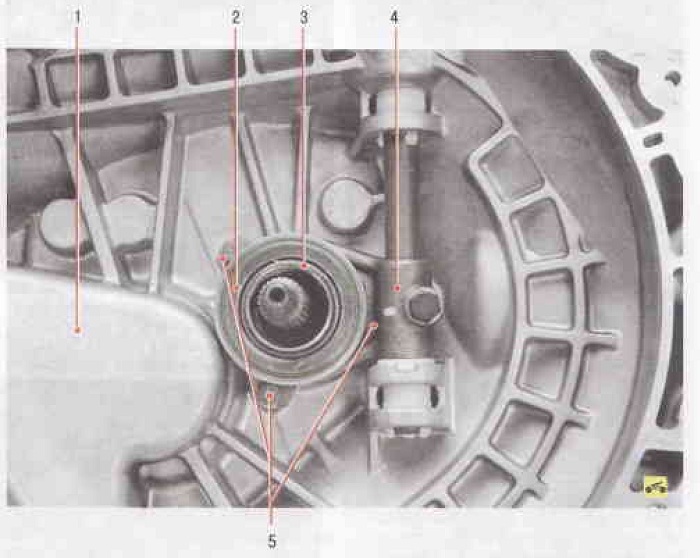

Рис. 6.2. Подшипник выключения сцепления: 1 - картер сцепления; 2 - подшипник выключения сцепления; 3 - направляющая втулка подшипника выключения сцепления; 4 - вилка выключения сцеплении; 5 - болты крепления направляющей втулки (третий болт не виден, так как закрыт вилкой выключения сцепления)

Подшипник 2 (рис. 6 2) выключения сцепления установлен на направляющей втулке 3, прикрепленной тремя болтами 5 к картеру 1 сцепления, и перемещается по втулке вилкой 4, которую, в свою очередь, поворачивает через рычаг рабочий цилиндр гидропривода выключения сцепления.

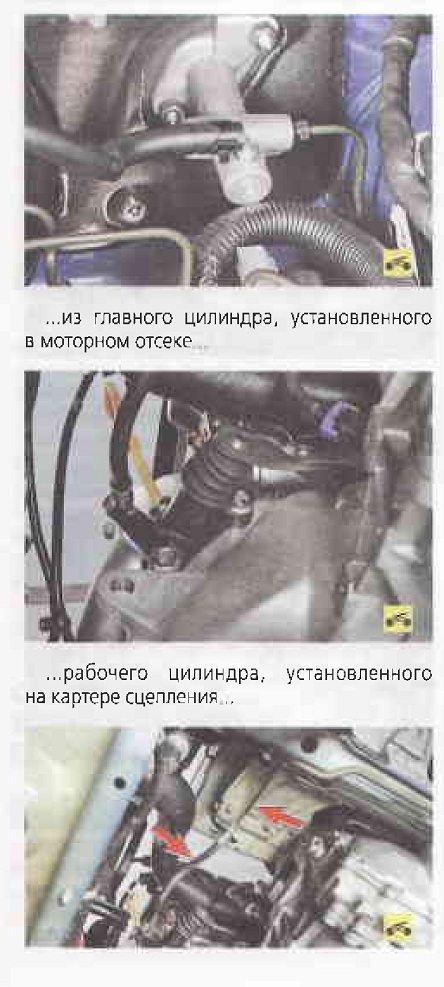

Гидравлический привод выключения сцепления состоит..

трубопровода, включающего в себя трубку и шланг (для наглядности трубопровод показан снизу автомобиля), и педали сцепления, кронштейн которой прикреплен гаиками к щиту передка кузова В исходное положение педаль возвращается пружиной.

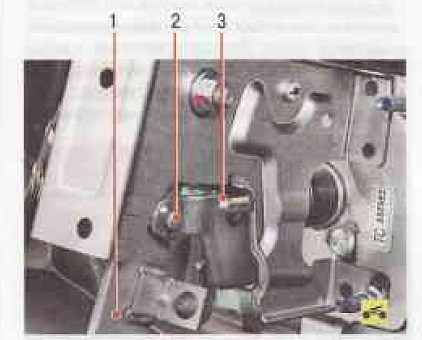

Шток В главного цилиндра привода выключения сцепления соединен с педалью 1 пальцем 2, вставленным в отверстия педали и вилки штока и закрепленным от осевого перемещения пружинным фиксатором Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном ци-линдре (бачок общий для обоих главных цилиндров) В гидроприводе выключения сцепления используется тормозная жидкость, Предусмотрена регулировка привода выключения сцепления в эксплуатации

Полезные советы

Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хотя бы немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, несмотря на то что выжимной подшипник и рассчитан на работу в режиме постоянного вращения, при нажатой даже чуть-чуть

педали он находится под повышенной нагрузкой и его ресурс снижается. По этой же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше перевести рычаг коробки передач в нейтральное положение и отпустить педаль.

Пробуксовку сцепления можно легко определить по тахометру. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного снижаются и автомобиль начинает разгоняться, то сцепление надо отремонтировать.

Возможные неисправности сцепления, их причины и способы устранения

Причина неисправности	Способ устранения
Неполное выключение сцепления (сцепление «ведет»)
Уменьшен полный ход педали сцепления	Отремонтируйте привод выключения сцепления
Коробление ведомого диска (торцовое биение более 0,5 мм)	Выправьте диск или замените новым
Неровности на поверхностях фрикционных накладок ведомого диска	Замените накладки или ведомый диск в сборе
Ослабление заклепок или поломка фрикционных накладок ведомого диска	Замените накладки, проверьте торцовое биение диска
Заедание ступицы ведомого диска на шлицах первичного вала коробки передач	Очистите шлицы, покройте смазкой ЛСЦ-15. Если причиной заедания является смятие или износ шлицев, то замените первичный вал или ведомый диск
Воздух в системе гидропривода	Прокачайте систему
Утечка жидкости из главного или рабочего цилиндра привода выключения сцепления	Замените главный или рабочий цилиндр
Ослабление заклепок крепления нажимной пружины	Замените кожух сцепления с нажимным диском в сборе
Перекос или коробление нажимного диска	То же
Неполное включение сцепления (сцепление «буксует»)
Повышенный износ или пригорание фрикционных накладок ведомого диска	Замените фрикционные накладки или ведомый диск в сборе
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска	Тщательно промойте уайт-спиритом замасленные поверхности, устраните причины замасливания дисков
Повреждение или заедание привода выключения сцепления	Устраните неисправности, вызывающие заедание
Рывки при работе сцепления
Заедание ступицы ведомого диска на шлицах первичного вала	Очистите шлицы, смажьте смазкой ЛСЦ-15. Если причиной заедания является смятие или износ шлицев, то при необходимости замените первичный вал или ведомый диск
Поломка или снижение упругости пружин демпфера ведомого диска	Замените ведомый диск в сборе
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска	Тщательно промойте уайт-спиритом замасленные поверхности и устраните причину замасливания дисков
Заедание в механизме привода выключения сцепления	Замените деформированные детали. Устраните причины, вызывающие заедание
Повышенный износ фрикционных накладок ведомого диска	Замените накладки новыми, проверьте, не повреждены ли поверхности диска
Ослабление заклепок фрикционных накладок ведомого диска	Замените неисправные заклепки, а при необходимости и накладки
Повреждение поверхности или коробление нажимного диска	Замените кожух сцепления с нажимным диском в сборе
Повышенный шум при выключении сцепления
Износ, повреждение или утечка смазки из подшипника выключения сцепления	Замените подшипник
Повышенный шум при включении сцепления
Поломка пластин, соединяющих нажимной диск с кожухом	Замените кожух сцепления с нажимным диском в сборе

Проверка и регулировка хода педали привода выключения сцепления
