Chevrolet Aveo (2004+). Замена прокладки головки блока цилиндров двигателя F14D3
При обнаружении течи моторного масла или охлаждающей жидкости в местах
соединения
головки блока с блоком цилиндров снимите головку и замените ее
прокладку. Течь может возникнуть и вследствие коробления головки блока
из-за перегрева.
Вам потребуются: те же инструменты, что и для снятия ремня привода
газораспределительного механизма, шкивов распределительных валов (см.
«Замена ремня привода газораспределительного механизма и его натяжного
ролика», с. 73), задней крышки привода газораспределительного механизма
(см. «Снятие и установка масляного насоса», с. 110), крышки головки
блока цилиндров (см «Замена прокладки крышки головки блока цилиндров»,
с. 87), а также торцовая головка «на 13», ключи «на 12», «на 14»,
динамометрический ключ
1. Снизьте давление в системе питания, если выполняете работу сразу
после поездки (см. «Снижение давления в системе питания двигателя», с
126).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи
3. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости», с.
76).
4. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см.
«Установка поршня первого цилиндра в положение ВМТ такта сжатия», с.
85).

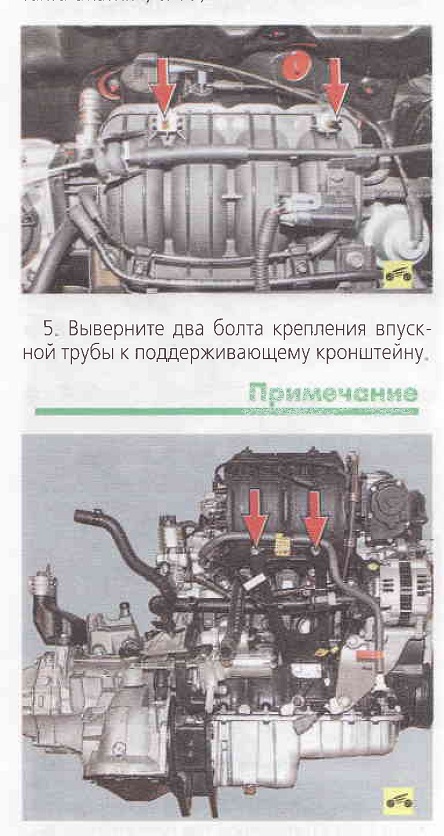

Так расположены болты крепления впускном
трубы к поддерживающему кронштейну (для наглядности показано на снятом
силовом агрегате)
б Снимите ремень привода газораспределительного механизма (см. «Замена
ремня привода газораспределительного механизма и его натяжного ролика»,
с. 73).

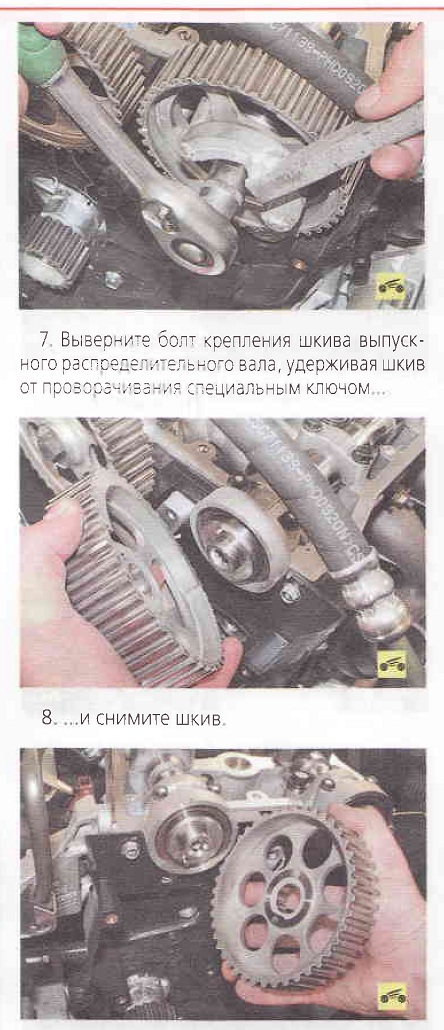

9 Аналогично снимите шкив впускного
распределительного вала.
10. Снимите заднюю крышку привода газораспределительного механизма (см.
«Снятие и установка масляного насоса», с. 110).
11. Отсоедините от дроссельного узла шланги подвода и слива охлаждающей
жидкости, системы вентиляции картера, продувки адсорбера и
воздухоподводящий патрубок (см. «Снятие и установка дроссельного узла»,
с. 132).
12. Отсоедините от сектора дроссельного узла трос привода дроссельной
заслонки (см «Регулировка и замена троса привода дроссельной заслонки»,
с 134).
13. Отожмите фиксатор (показан на фото стрелкой) колодки жгута проводов
клапана рециркуляции отработавших газов...
Полезный совет
Снимать головку блока цилиндров удобнее с помощником, так как она
довольно тяжелая.

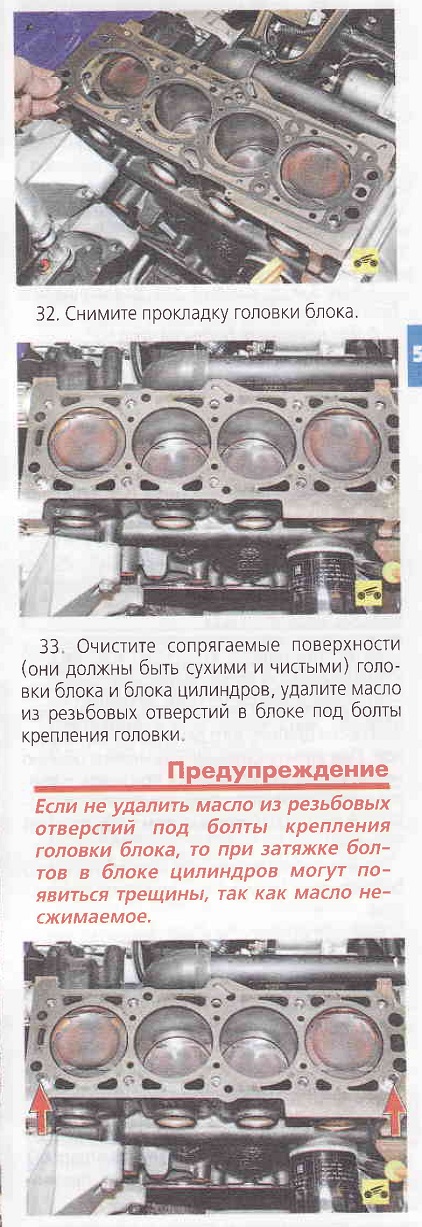

34. Установите на блок цилиндров новую прокладку,
отцентрировав ее по двум направляющим втулкам.
35. Установите головку блока цилиндров в порядке, обратном снятию, с
учетом следующего:
- обязательно замените новой прокладку головки блока, так как ее
повторное использование не допускается;
- обязательно замените новыми болты крепления головки блока, так как они
деформируются при затяжке и для повторного использования не пригодны.

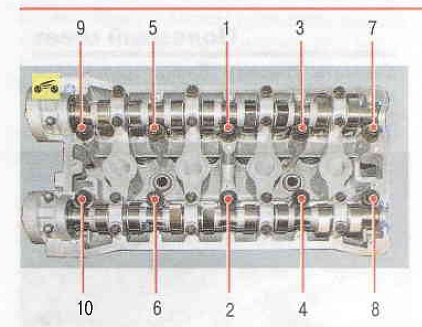

Затягивайте болты на холодном двигателе в порядке,
показанном на фото, в четыре этапа:
1-й - затяните болты моментом 25 Н-м (2,5 кгс-м);
2-й и 3-й - каждый раз доворачивайте болты на угол 70°;
4-й - доверните болты на угол 50°;
- замените новой прокладку выпускного коллектора, которая деформируется
при затяжке гаек крепления,
36. Установите снятые детали и узлы в порядке, обратном снятию.
37. Отрегулируйте натяжение ремня привода вспомогательных агрегатов (см.
«Проверка и регулировка ремня привода вспомогательных агрегатов», с.
58).
