ОРГАНЫ УПРАВЛЕНИЯ
Расположение органов управления показано на рис. 1.6. Для удобства
пользования на рукоятки, кнопки и контрольно-измерительные приборы,
расположенные на панели приборов и других дополнительных панелях
управления, нанесены символы функционального назначения.
Chevrolet Aveo (2004+). ПАНЕЛЬ ПРИБОРОВ
На панели приборов расположены следующие органы управления и
контрольно-измерительные приборы (см. рис. 1.6).

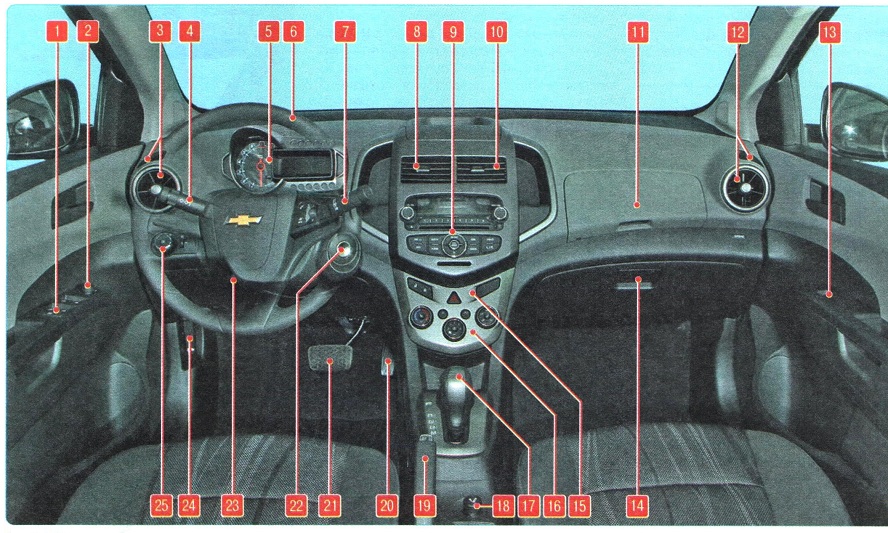

Рис. 1.6. Панель приборов и органы управления

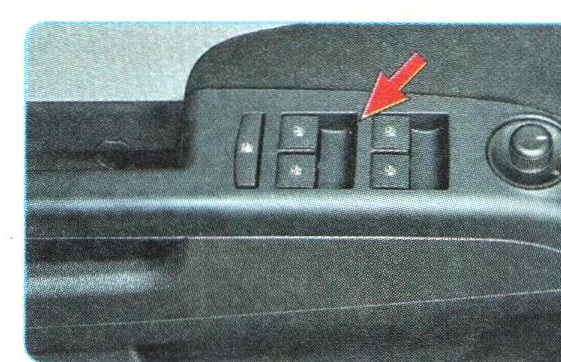

1 - блок переключателей управления электростеклоподъемниками дверей
(см. «Стеклоподъемники», с, 23).

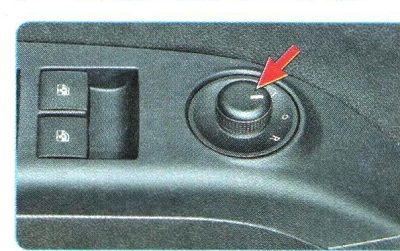

2 - джойстик управления наружными зеркалами (см. «Зеркала заднего вида», с. 28).

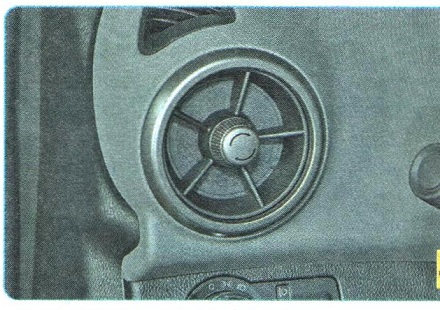

3, 12 - боковые сопла системы вентиляции и отопления салона. Соплами
регулируют направление и интенсивность потоков воздуха, см. «Отопление (кондиционирование) и вентиляция», с. 20.
4 - рычаг переключателя наружного освещения и указателей поворота. При
перемещении рычага переключателя в положение I включаются указатели
правого поворота (фиксированное положение), в положение II - включаются
указатели левого поворота (фиксированное положение).
При перемещении рычага в положение I или II в комбинации приборов
загорается мигающим светом контрольная лампа соответственно 1 или 16
(см. рис. 1.7). При возврате рулевого колеса в положение прямолинейного
движения рычаг автоматически устанавливается в исходное положение. При
смене полосы движения для включения указателя поворота достаточно нажать
на рычаг в направлении положения I или II только до момента ощутимого
сопротивления, не фиксируя рычаг, и отпустить -указатели поворота в этом
случае мигнут три раза.
Для включения дальнего света фар (рукоятка переключателя наружного
освещения в блоке управления 25, рис. 1.6, должна находиться в положении
, переместите рычаг переключателя вперед. Для обратного включения
ближнего света переместите рычаг назад.
ПРИМЕЧАНИЕ
При включении дальнего света в комбинации приборов загорается
контрольная лампа 4 (см. рис. 1.7).
Для сигнализации дальним светом фар передвиньте рычаг переключателя к
рулевому колесу в нефиксированное положение (рукоятка переключателя
наружного освещения в блоке управления 25, рис. 1.6, должна находиться в
положении «»). Дальний свет будет включен только во время удерживания
рычага.
ПРИМЕЧАНИЯ ~
При включении дальнего света в комбинации приборов загорается
контрольная лампа 4 (см. рис. 1.7).
Если выключатель (замок) зажигания находится в положении 0 или I, при
включенном наружном освещении в момент открытия двери водителя раздастся
звуковой сигнал (зуммер), напоминающий о необходимости выключения
освещения.

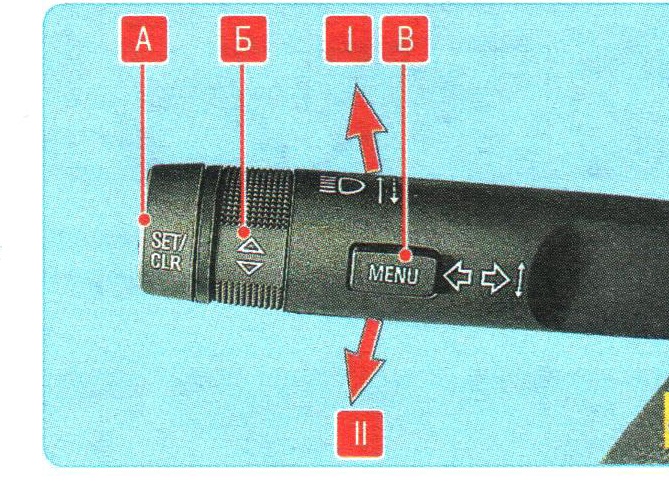

На рычаге переключателя наружного освещения и указателей поворота могут
быть
установлены (не на всех комплектациях) органы управления А, Б, В
бортовым компьютером (см. «Бортовой компьютер», с. 19).
5 - комбинация приборов ;м. «Комбинация приборов», с. 17).
6 - рулевое колесо. При нажатии на центральную накладку ступицы рулевого колеса включается звуковой сигнал. В ступице рулевого колеса смонтирована подушка безопасности водителя.
В левой спице рулевого колеса (не на всех комплектациях автомобилей)

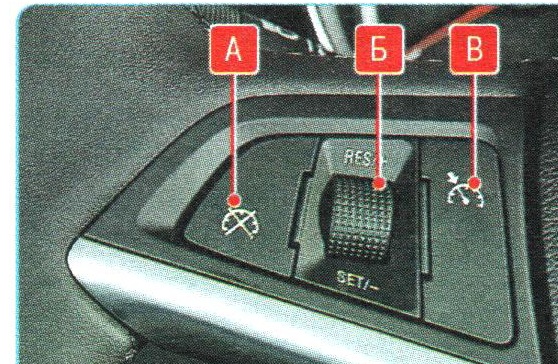

расположен блок переключателей управления круиз-контролем. Для включения
режима круиз-контроля нажмите на нижнюю часть клавиши В - в комбинации
приборов загорится контрольная лампа 9 (см. рис. 1.7). Наберите
необходимую скорость и поверните рукоятку регулятора Б в любом
направлении. Текущая скорость автомобиля сохранится в памяти автомобиля
и будет поддерживаться, а в комбинации приборов будет продолжать гореть
контрольная лампа 9.
Для повышении скорости в режиме кру-из-контроля поверните и удерживайте
рукоятку регулятора Б в направлении надписи «RES/+», в этом случае
скорость будет повышаться непрерывно или с небольшим шагом. Можно также
повысит скорость педалью акселератора и зафиксировать выбранное значение
однократным поворотом рукоятки регулятора в направлении «RES/+». Для
снижения скорости поверните и удерживайте рукоятку регулятора Б в
направлении надписи «RES/-», тогда скорость будет повышаться непрерывно
или с небольшим шагом.
Для отключения круиз-контроля нажмите на верхний край клавиши
переключателя В. При этом контрольная лампа в комбинации приборов
погаснет.
ПРИМЕЧАНИЕ
Круиз-контроль автоматически отключается при следующих условиях:
- снижение скорости автомобиля до значения меньше 30 км/ч;
- нажатие на педаль тормоза;
- нажатие на педаль сцепления;
- перевод рычага селектора управления автоматической коробкой передач в
положение «N»;
- срабатывание систем контроля тягового усилия или динамической
стабилизации.
Для возобновления движения с заданной скоростью поверните рукоятку
переключателя Б в направлении «RES/+», при этом будет достигнута
сохраненная в памяти скорость. Для удаления из памяти сохраненного
значения скорости нажмите на клавишу переключателя А.
ПРИМЕЧАНИЕ
Сохраненное в памяти заданное значение скорости автоматически удаляется
при выключении зажигания.

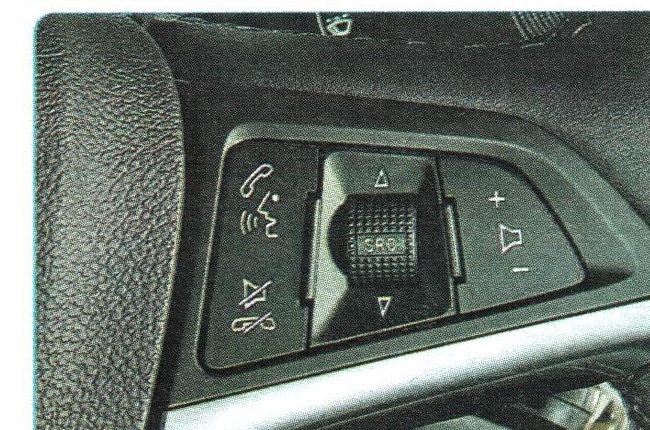

В правой спице рулевого колеса установлен блок управления аудиосистемой.

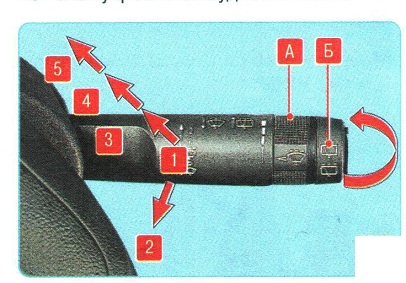

7 - рычаг переключателя стеклоочистителя и стеклоомывателя ветрового
окна и окна двери задка включает электрические цепи при включенном
зажигании и может занимать следующие положения:
1 - стеклоочиститель выключен;
2 - щетки стеклоочистителя совершат один цикл;
3 - включен прерывистый режим работы стеклоочистителя. Для регулировки
времени задержки между циклами (если эта опция установлена) поверните в
требуемом направлении рукоятку А;
4 - включена первая (низкая) скорость стеклоочистителя;
5 - включена вторая (высокая) скорость стеклоочистителя.
При перемещении рычага к рулевому колесу (нефиксированное положение)
включаются очиститель и омыватель ветрового стекла. При удерживании
рычага в этом положении стеклоочиститель и омыватель работают в течение
всего времени удерживания рычага.
ПРЕДУПРЕЖДЕНИЯ
Не включайте омыватель ветрового стекла более чем на 10 с или при
отсутствии жидкости в бачке омывателя, так как это приведет к выходу из
строя насоса омывателя.
Не включайте стеклоочиститель при сухом стекле, так как это вызовет
появление царапин на стекле и преждевременный износ щеток
стеклоочистителя.
При перемещении рычага от рулевого колеса (нефиксированное положение)
включаются очиститель и омыватель стекла двери задка (на автомобиле с
кузовом хэтчбек). При удерживании рычага в этом положении очиститель и
омыватель стекла двери задка работают все время удерживания рычага.
Поворотом вокруг оси рукоятки Б по часовой стрелке включают
стеклоочиститель окна двери задка в постоянном режиме, против часовой
стрелки - в прерывистом режиме.

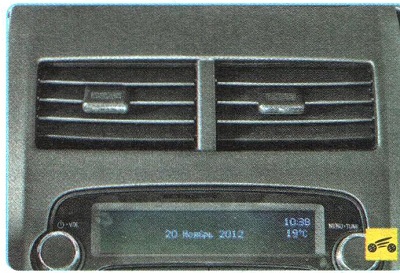

8, 10 - центральные сопла системы вентиляции и отопления салона. Соплами регулируют направление потоков воздуха, см. «Отопление (кондиционирование) и вентиляция», с. 20.
9 - аудиосистема.
11 - верхний вещевой ящик (см. «Вещевые ящики салона и пепельница», с. 29).
13 - переключатель управления электростеклоподъемником двери переднего пассажира (см. «Стеклоподъемники», с. 23).
14-нижний вещевой ящик (см. Вещевые ящики салона и пепельница», с. 23).

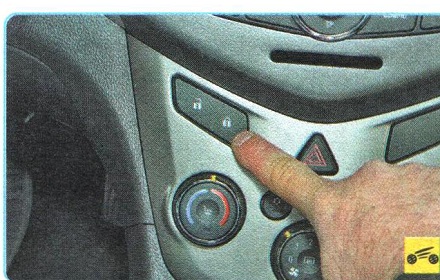

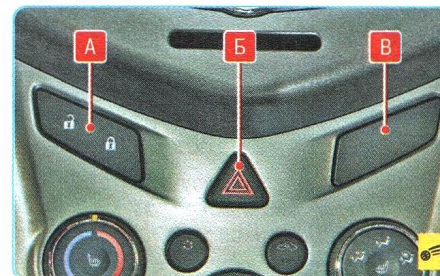

15 - блок переключателей управления центральным замком, отключения подушки безопасности переднего пассажира и выключателя аварийной сигнализации.

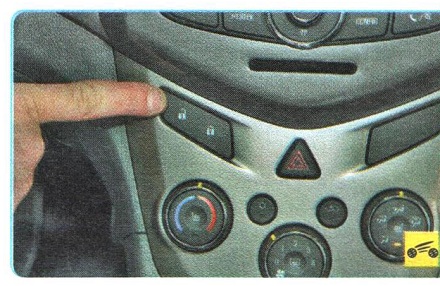

При нажатии на правый край клавиши переключателя А замки всех дверей блокируются...
...а при нажатии на левый край - разблокируются.

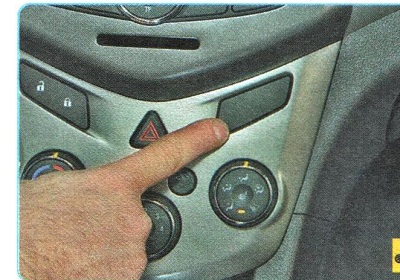

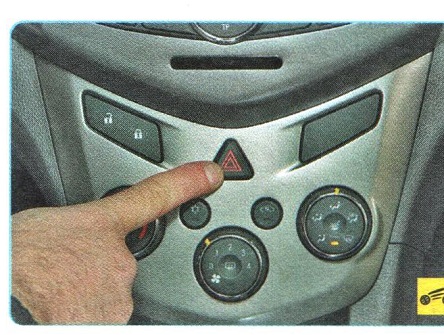

При нажатии на кнопку выключателя Б загораются мигающим светом все указатели поворота и соответствующие им контрольные лампы, установленные в комбинации приборов, а также включается подсветка клавиши. При повторном нажатии на клавишу сигнализация отключается.
При нажатии на левый край клавиши переключателя В (если переключатель установлен) подушка безопасности переднего пассажира отключается, а при нажатии на правый край - включается (см, «Использование детских сидений», с. 26).

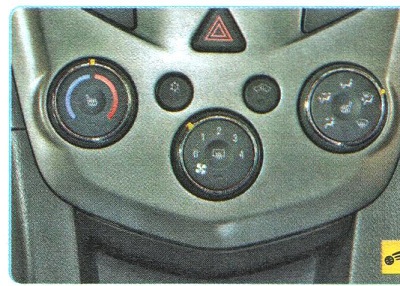

16 - блок управления системой отопления (кондиционирования) и
вентиляции,
см. «Отопление (кондиционирование) и вентиляция», с. 20.
17 - рычаг управления коробкой передач (см. «Управление коробкой передач», с. 31).
18 - прикуриватель. Для пользования прикуривателем нажмите на кнопку его подвижной части (ключ в замке зажигания в положении I).
После нагрева спирали в течение 10-20 с подвижная часть автоматически со
щелчком вернется в исходное положение и прикуриватель можно извлечь для
использования.
ПРЕДУПРЕЖДЕНИЯ
Прикуриватель можно включать повторно
не ранее чем через 20 с.
Не удерживайте прикуриватель принудительно в нажатом положении.
Не используйте патрон прикуривателя для подключения мощных электрических
приборов (электрокофеварка или другой прибор) -это может привести к
повреждению электрооборудования автомобиля.
Если подвижная часть прикуривателя не возвращается в исходное положение
через 30 с после включения, извлеките прикуриватель из патрона, чтобы не
допустить перегорания спирали.
19- рычаг стояночного тормоза.
Для того чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг
до упора вверх - в комбинации приборов загорится красным светом сигнальная лампа 8 (см. рис. 1.7).
Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага...
...и опустите рычаг до упора вниз - контрольная лампа должна погаснуть.
20 - педаль акселератора.
21 - педаль тормоза.
ПРИМЕЧАНИЕ
На рис. 1.6 показаны органы управления автомобиля с автоматической
коробкой передач, в нем всего две педали - акселератора и тормоза. На
автомобиле с механической коробкой передач слева от педали тормоза
установлена педаль сцепления.
22 - выключатель (замок) зажигания.
Объединен с противоугонным устройством и приемной антенной
иммобилизатора, расположен с правой стороны рулевой колонки. Ключ в

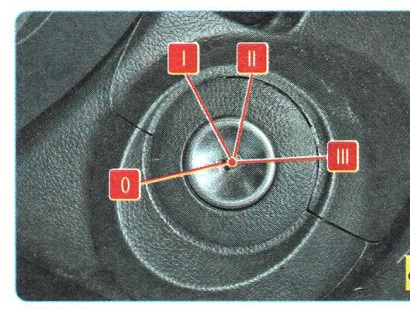

замке может занимать одно из четырех положений:
ПРИМЕЧАНИЕ
На корпусе выключателя (замка) зажигания отсутствуют какие-либо
обозначения положения ключа. Приведенная ниже маркировка положений ключа
условна.
- О (блокировка) - зажигание выключено, при вынутом ключе включено
противоугонное устройство. Для гарантированного блокирования вала
рулевого управления поверните рулевое колесо вправо или влево до щелчка.
Для выключения противоугонного устройства вставьте ключ в выключатель
зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните в
положение I;
ПРЕДУПРЕЖДЕНИЕ Не выключайте зажигание и не вынимайте ключ из замка во
время движения: рулевое управление будет заблокировано и автомобиль
станет неуправляемым.
- I (дополнительное оборудование) - зажигание выключено, ключ не
вынимается, рулевое управление разблокировано. Включены цепи питания
звукового сигнала, наружного освещения, сигнализации дальним светом фар,
радиооборудования, прикуривателя и пр.;
- II (включено) - зажигание включено, ключ не вынимается, рулевое
управление разблокировано. Включены зажигание, приборы и все
электрические цепи;
- III (стартер) - включены зажигание и стартер, ключ не вынимается,
рулевое управление разблокировано. Это положение ключа нефиксированное,
при отпускании ключ под действием усилия пружины возвращается в
положение II.
23 - рычаг блокировки положения рулевой колонки (см. «Регулировка положения рулевого колеса», с. 27).
24- рукоятка привода замка капота
25 - блок управления наружным освещением и корректором света фар.

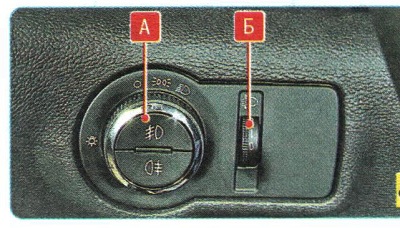

Поворотом рукоятки переключателя А наружного освещения включают
габаритные огни, ближний или дальний свет.
Рукоятку можно перевести следующие положения:
Рукоятку можно перевести следующие положения:
0 – все выключено;
–
включены габаритные огни;
–
включен ближний/дальний свет.
В центре рукоятки переключателя А расположены кнопки управления
противотуманными фарами и задними противотуманными фонарями. Нажатием на
нижнюю кнопку включают свет в задних противотуманных фонарях. При
повторном нажатии на кнопку противотуманные фонари выключаются. Нажав на
верхнюю кнопку, включают и выключают противотуманные фары.
Поворотом рукоятки регулятора Б в зависимости от загрузки автомобиля
изменяют угол наклона пучка света фар таким образом, чтобы исключить
ослепление водителей встречного транспорта. Совмещение цифры на рукоятке
регулятора и метки на корпусе блока обеспечивает соответствующую
регулировку положения фар при следующих вариантах загрузки автомобиля:
0 - один водитель или водитель и пассажир на переднем сиденье;
1 - все места заняты;
2 - все места заняты и груз в багажнике;
3 - один водитель и груз в багажнике.
