Шевроле Ланос (Sens). Подкапотное пространство автомобиля

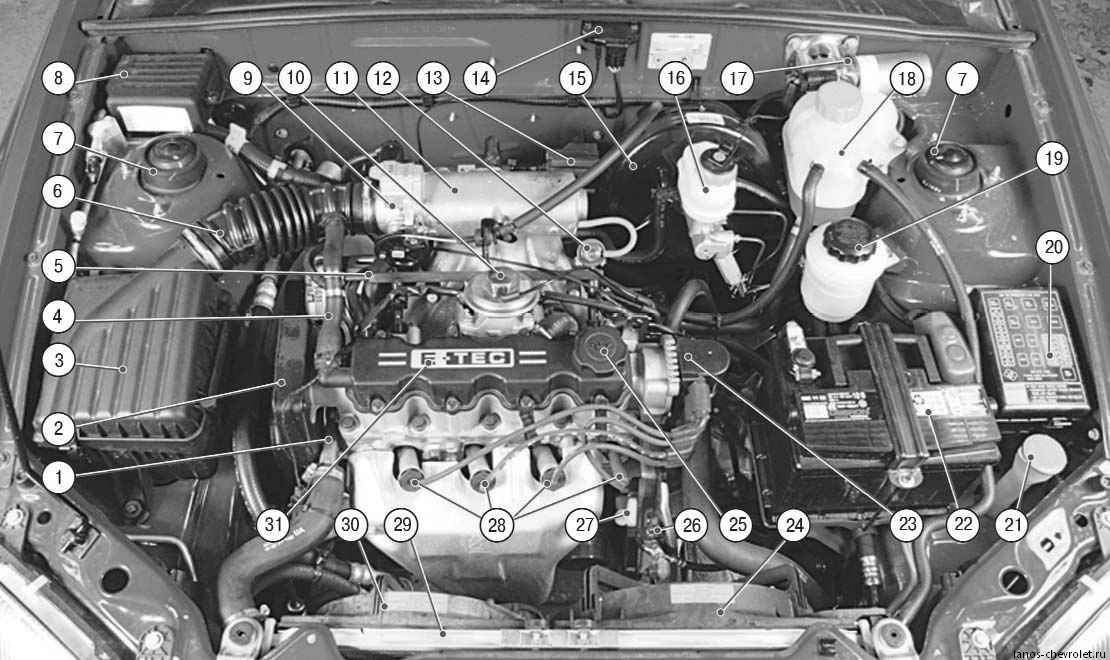

рисунок - 1.4. Подкапотное пространство автомобиля Chevrolet Lanos / Sens (вид сверху): 1 – крышка гнезда термостата; 2 – крышка привода газораспределительного механизма; 3 – воздушный фильтр; 4 – шланг системы вентиляции картера двигателя; 5 – топливная рампа; 6 – воздухоподводящий рукав; 7 – верхняя опора амортизаторной стойки; 8 – защитная крышка колодок жгута проводов моторного отсека; 9 – дроссельный узел; 10 – клапан рециркуляции отработавших газов; 11 – впускная труба; 12 – регулятор давления топлива; 13 – топливный фильтр; 14 – датчик абсолютного давления воздуха во впускной трубе; 15 – вакуумный усилитель тормозов; 16 – бачок главного тормозного цилиндра; 17 – моторедуктор стеклоочистителя; 18 – расширительный бачок системы охлаждения двигателя; 19 – бачок системы гидравлического усилителя рулевого управления; 20 – монтажный блок реле и предохранителей; 21 – наливная горловина бачка омывателя ветрового стекла; 22 – Аккумулятор; 23 – катушка зажигания; 24 – кожух основного электровентилятора системы охлаждения; 25 – пробка маслоналивной горловины; 26 – рабочий цилиндр гидропривода выключения сцепления; 27 – указатель (щуп) уровня масла в системе смазки двигателя; 28 – свечи зажигания; 29 – радиатор системы охлаждения двигателя; 30 – кожух дополнительного электровентилятора системы охлаждения; 31 – двигатель

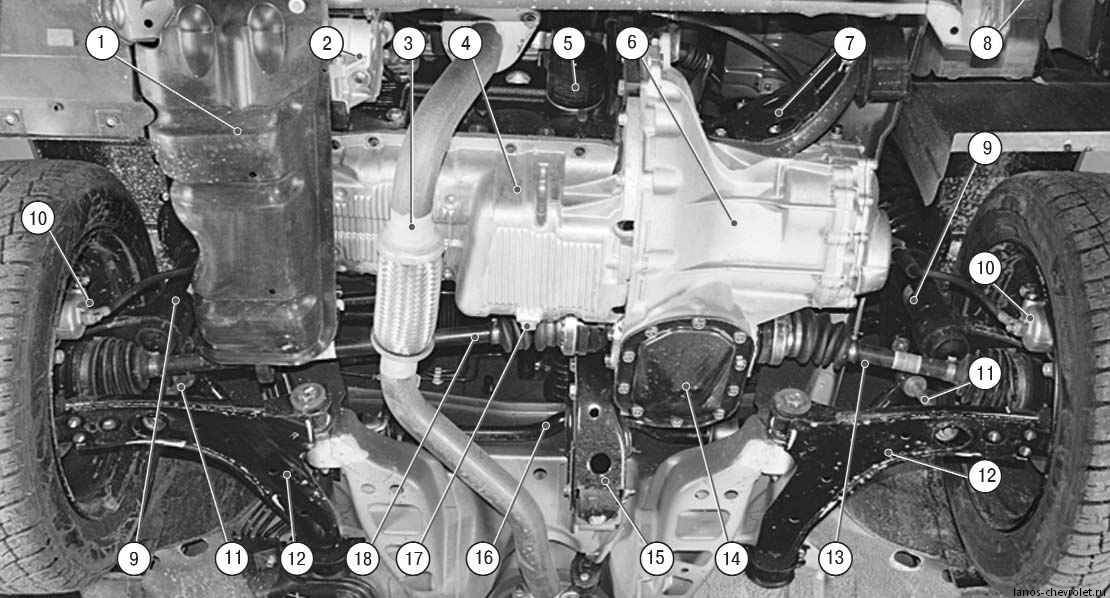

рисунок - 1.5. Подкапотное пространство (вид снизу) и основные агрегаты автомобилей Chevrolet Lanos / Sens: 1 – правый брызговик двигателя; 2 – компрессор кондиционера (если установлен); 3 – приемная труба с сильфоном; 4 – двигатель; 5 – масляный фильтр; 6 – коробка передач; 7 – левая передняя опора подвески силового агрегата; 8 – бачок омывателя ветрового стекла; 9 – амортизаторная стойка передней подвески; 10 – тормозные механизмы передних колес; 11 – стойка переднего стабилизатора поперечной устойчивости; 12 – рычаг передней подвески; 13 – привод левого переднего колеса; 14 – нижняя крышка коробки передач; 15 – задняя опора силового агрегата; 16 – стабилизатор поперечной устойчивости; 17 – пробка маслосливного отверстия; 18 – привод правого переднего колеса

рисунок - 1.6. Основные агрегаты автомобиля Chevrolet Lanos / ZAZ Chance (вид снизу сзади): 1 – тормозной механизм заднего колеса; 2 – амортизатор; 3 – основной глушитель; 4 – термоэкран основного глушителя; 5 – буксирная проушина; 6 – угольный адсорбер системы улавливания паров топлива; 7 – пружина задней подвески; 8 – топливный бак; 9 – балка задней подвески
