Chevrolet Cruze. СХЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ - ЧАСТЬ 4

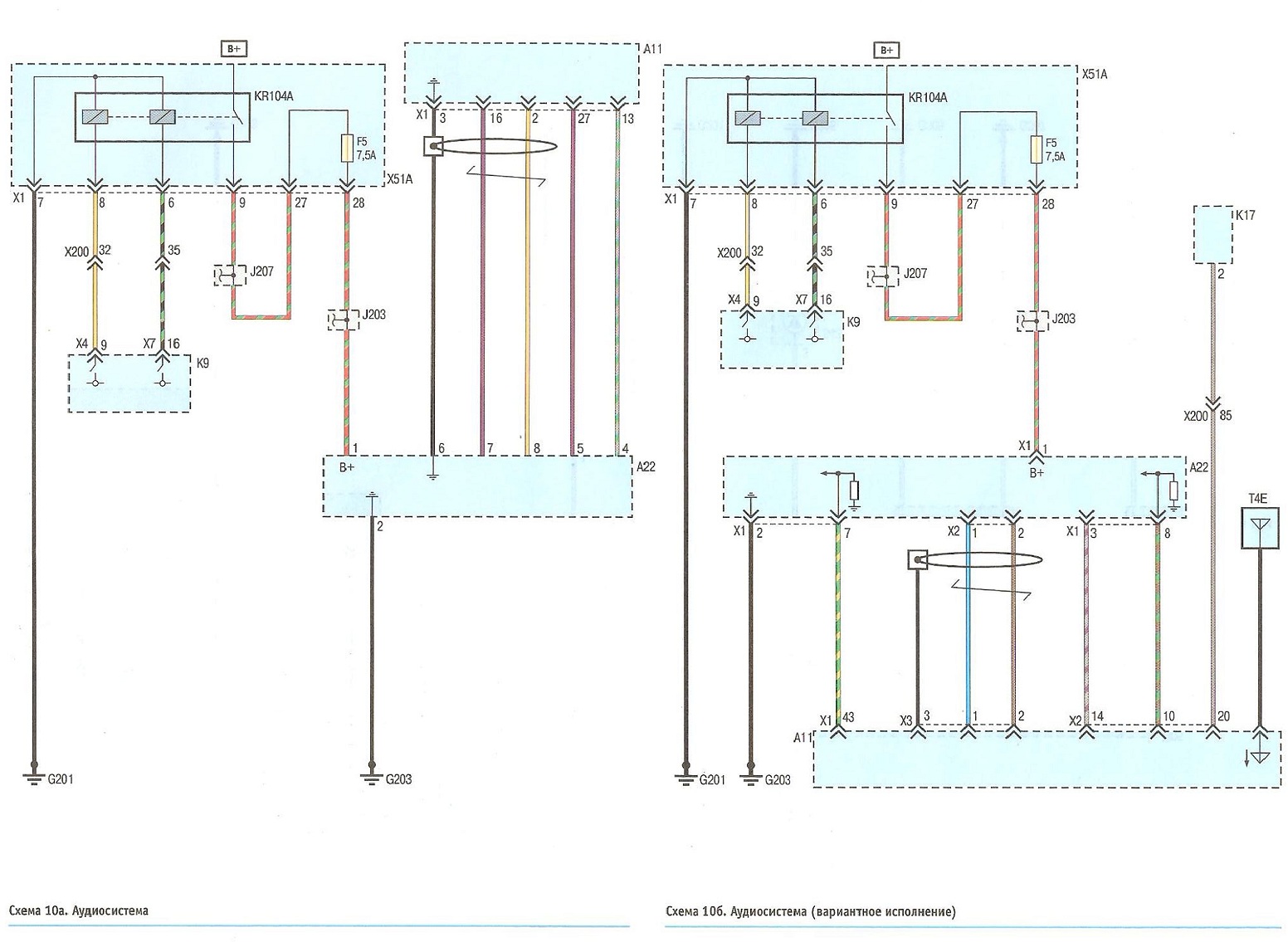

Схема 10а. Аудиосистема

Схема 10б. Аудиосистема (вариантное исполнение)

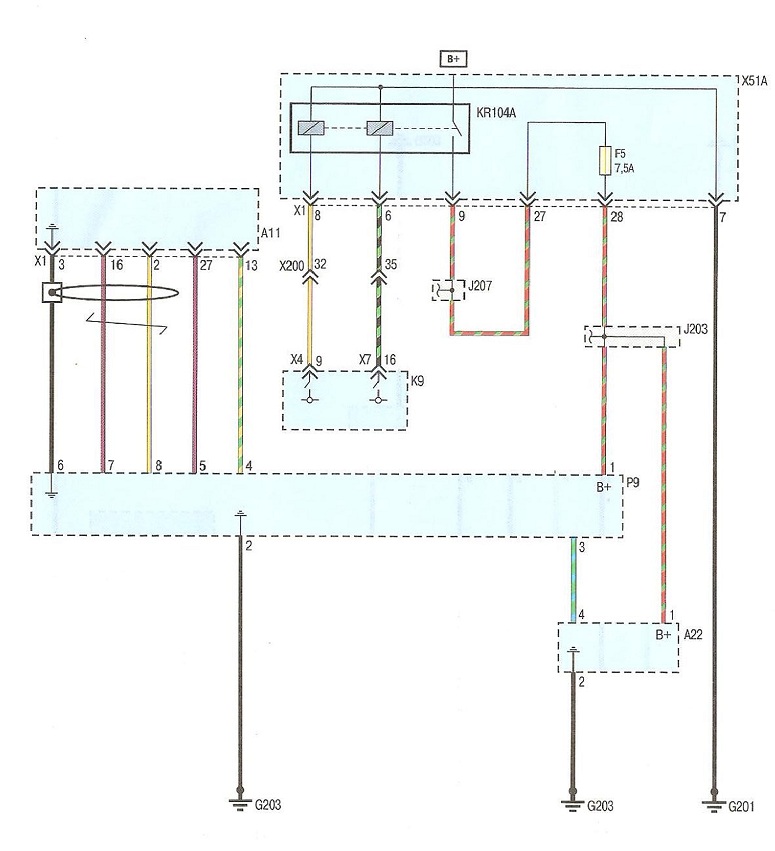

Схема 10в. Аудиосистема (вариантное исполнение)

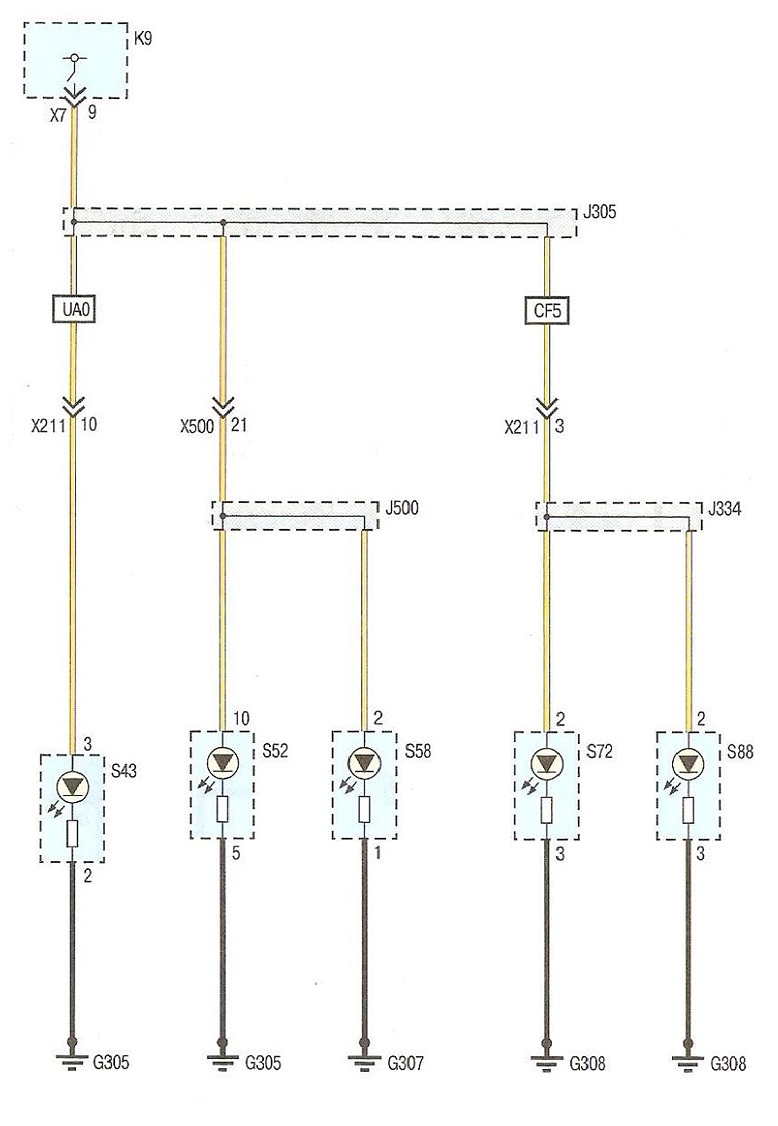

Схема 11. Сигнальные лампы в панели приборов
