В случае если в салоне автомобиля ощущается запах отработавших газов, проверьте состояние вытяжных отверстий вентиляции салона и при необходимости замените блоки лепестковых клапанов. Для снятия блоков клапанов выполните следующее.

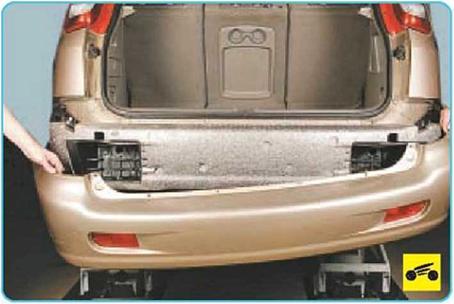

1. Снимите задний бампер (см. «Снятие и установка заднего бампера», с. 260).

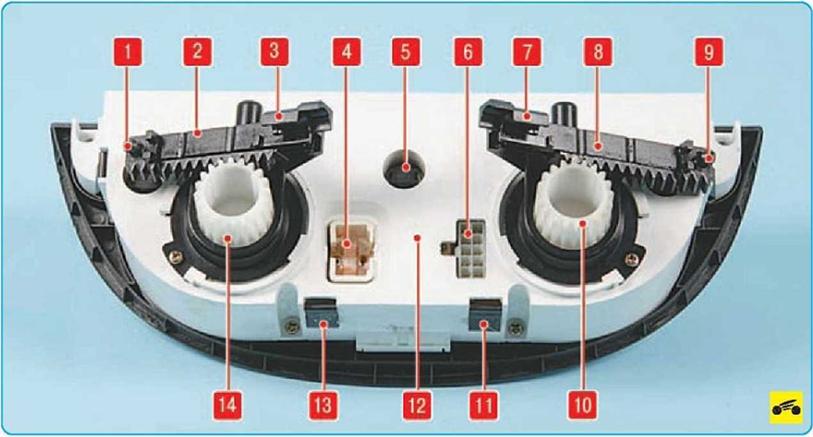

Рис. 12.9. Обратная сторона блока управления системой отопления, кондиционирования и вентиляции: 1 - ось

ползуна регулятора распределения потоков воздуха; 2 - ползун регулятора распределения потоков воздуха; 3 - держатель оболочки троса регулятора выбора направлений; 4 - разъем регулятора скорости вращения вентилятора; 5 - патрон лампы подсветки; 6 - разъем выключателей режимов; 7 - держатель оболочки троса регулятора температуры; 8 - ползун регулятора температуры; 9 - ось ползуна регулятора температуры; 10 - зубчатый барабан регулятора температуры; И,13 - пружинные держатели; 12 - корпус блока; 14 - зубчатый барабан регулятора распределения потоков воздуха

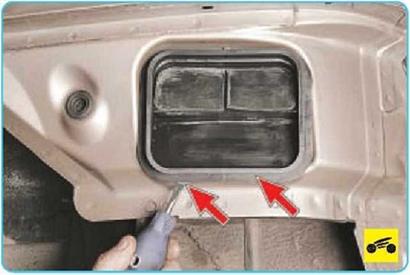

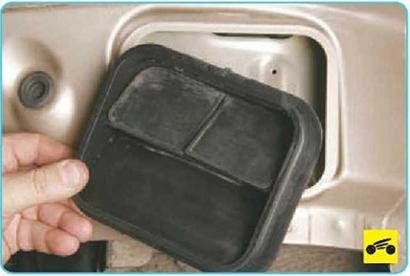

2. Отожмите отверткой два фиксатора крепления блока клапанов...

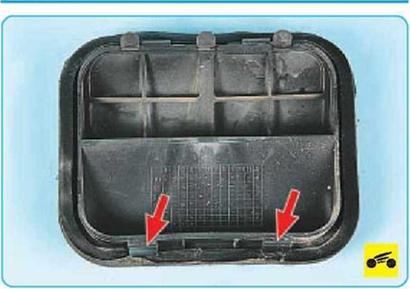

Так расположены фиксаторы крепления на внутренней поверхности корпуса блока лепестковых клапанов.

4. Аналогично снимите блок клапанов с противоположной стороны кузова.

ПОЛЕЗНЫЙ СОВЕТ

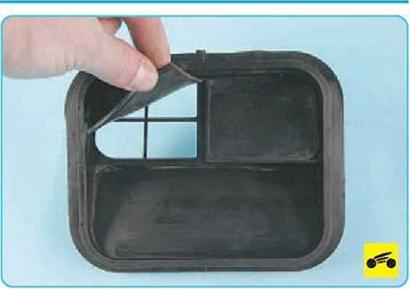

Проверьте работу и прилегание лепестковых клапанов. При неплотном прилегании в салон могут проникать отработавшие газы и пыль.

5. Установите блоки клапанов и за бампер, выполнив действия в порядке обратном снятию.
