Chevrolet Cruze. ПАНЕЛЬ ПРИБОРОВ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Панель приборов (рис. 11.1) - разборной конструкции, состоящей из декоративной па­нели и каркаса.

Декоративная панель представляет собой формованную пластмассовую деталь, прикреп­ленную болтами к каркасу. С помощью съемных элементов к декоративной панели прикрепле­ны контрольные приборы, органы управления автомобилем и системой отопления, кондици­онирования и вентиляции, сопла системы отоп­ления и кондиционирования, вещевой ящик, а также накладки, закрывающие узлы, располо­женные под панелью приборов, или служащие для установки приборов и органов управления.

С обратной стороны к декоративной панели прикреплены воздуховоды системы отопле­ния, кондиционирования и вентиляции салона.

Каркас, в свою очередь, состоит из сталь­ной арматуры, к которой прикреплены эле­менты рулевого управления, жгуты проводов и приборы различных систем электрообору­дования автомобиля. Каркас крепится болта­ми к передним стойкам, к щиту передка, осно­ванию кузова и входит в его силовую структуру.

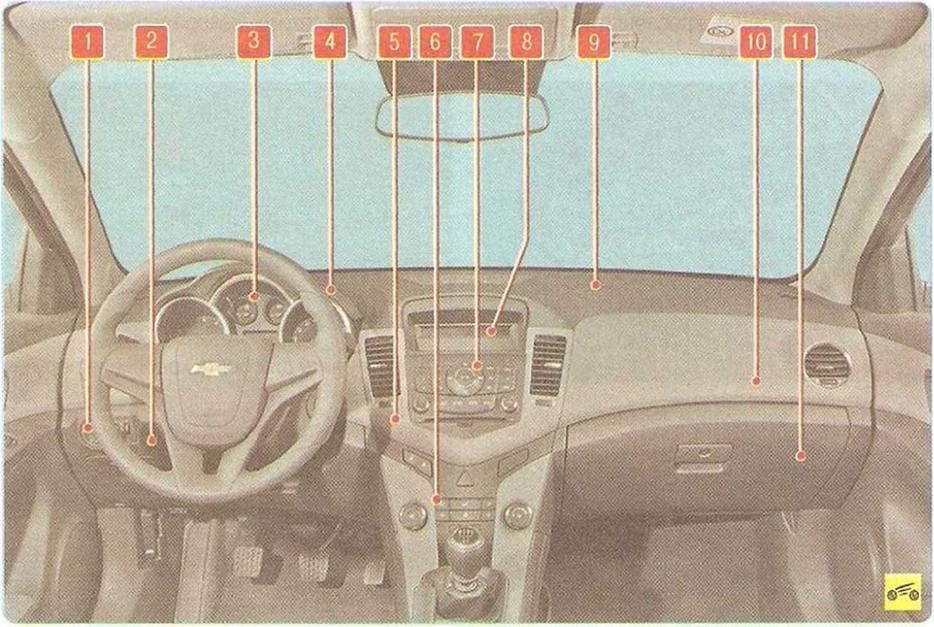

Рис. 11.1. Панель приборов: 1 - блок управления корректором света фар и яркостью подсветки комбинации прибо­ров; 2 - нижняя накладка панели приборов; 3 - комбинация приборов; 4 - верхняя накладка комбинации приборов; 5 - центральная накладка панели приборов; 6 - блок управления системой отопления, кондиционирования и венти­ляции; 1 - головное устройство аудиосистемы; 8 - дисплей; 9 - декоративная панель приборов; 10 - подушка безо­пасности переднего пассажира; 11 - вещевой ящик







Chevrolet Cruze. СНЯТИЕ И УСТАНОВКА ПАНЕЛИ ПРИБОРОВ - ЧАСТЬ 1





На каркасе панели приборов закреплено множество жгутов проводов различных сис­тем автомобиля. Значительное количество колодок жгутов проводов, которые необхо­димо отсоединить от приборов систем и со­единительных разъемов, требует от испол­нителя специальной квалификации автоэле- ктрика. Если у вас нет достаточных навыков проведения подобных работ, при необходи­мости снятия каркаса панели приборов об­ратитесь на специализированный сервис.

Для снятия декоративной панели прибо­ров выполните следующие операции.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи

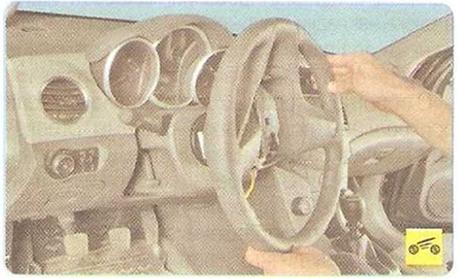

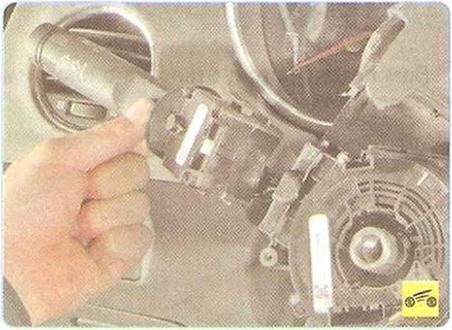

4.        Снимите подрулевые переключатели

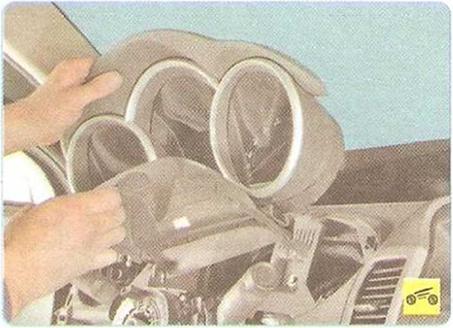

5.        Снимите комбинацию приборов

ПРИМЕЧАНИЕ________________

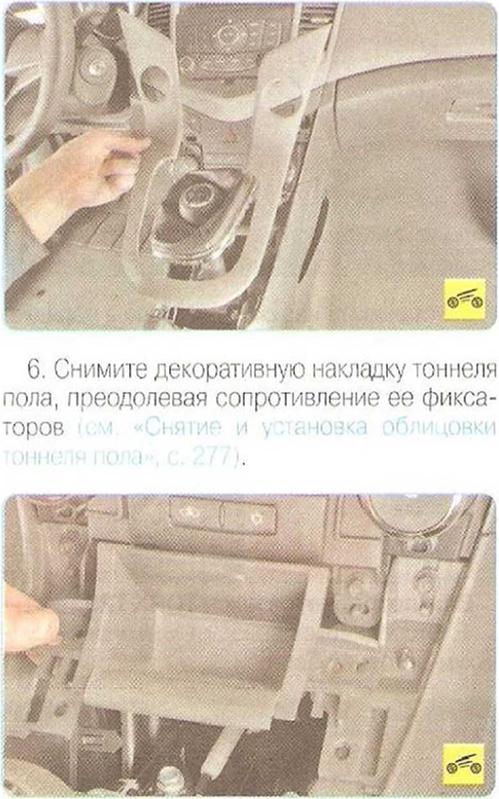

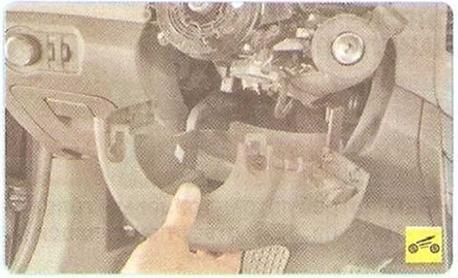

В процессе снятия рулевой колонки снята нижняя накладка панели приборов
