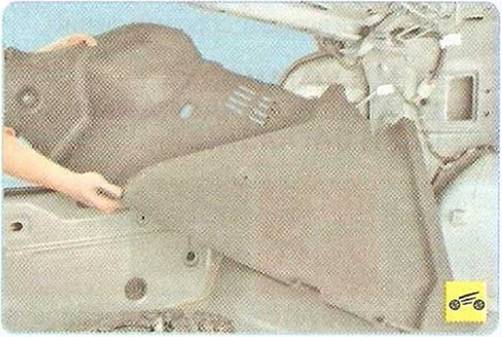

I.     Снимите левую облицовку боковины ба­гажного отделения

.

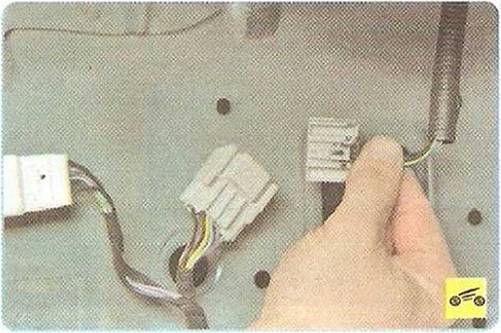

2.       Отжав фиксатор, разъедините колодку жгута проводов крышки багажника.

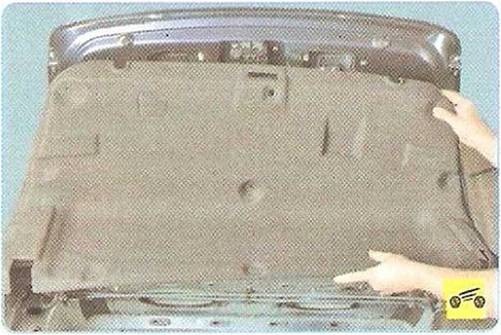

3.       Снимите обивку багажника

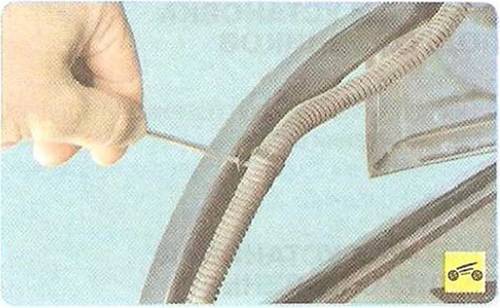

4.     Подденьте отверткой и извлеките четыре держателя жгута проводов на левой петле крышки багажника.

ПОЛЕЗНЫЙ СОВЕТ

Если крышку багажника снимаете не для за­мены, пометьте фломастером ее положение относительно петель.

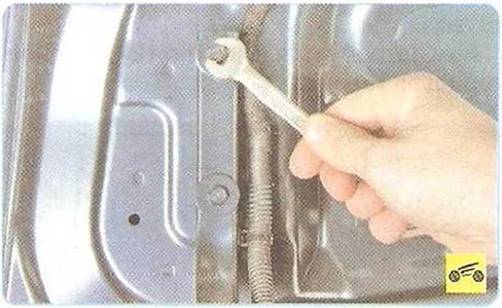

5.     Придерживая крышку багажника (лучше всего, если это будет делать помощник), вы­верните по два болта крепления крышки к ле­вой и правой петлям, после чего снимите крышку багажника.

6.     Установите крышку багажника в порядке, обратном снятию.

7.     При необходимости отрегулируйте при­легание крышки багажника изменением вы­соты регулировочных упоров. Высота регули­ровочного упора изменяется его вворачива­нием или выворачиванием.

Chevrolet Cruze. СНЯТИЕ И УСТАНОВКА КРЫШКИ ЛЮКА НАЛИВНОЙ ТРУБЫ ТОПЛИВНОГО БАКА

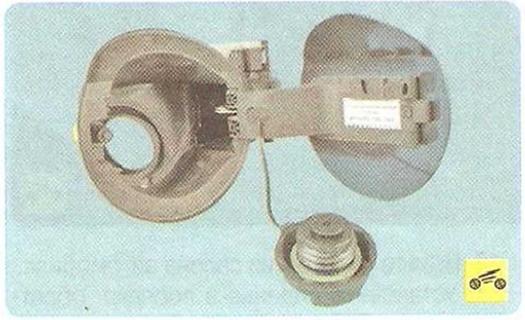

1.      Откройте крышку люка наливного трубы и выверните пробку топливного бака враще­нием против часовой стрелки.

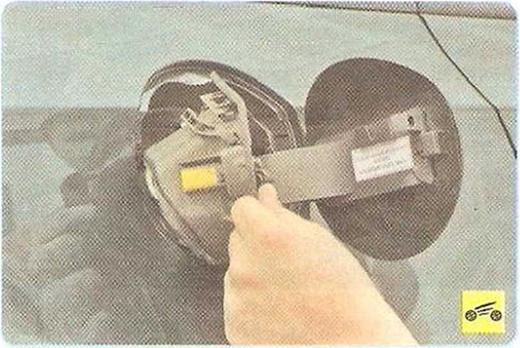

2.    Преодолевая сопротивление четырех фик­саторов, снимите крышку люка наливной трубы в сборе с кожухом и электроприводом замка.

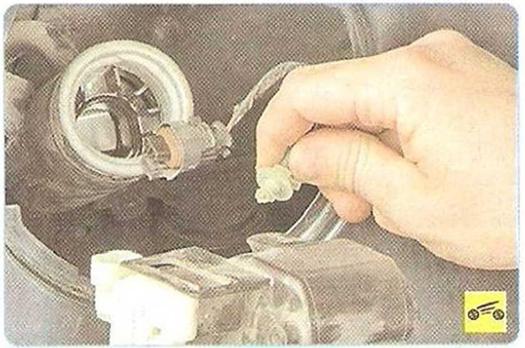

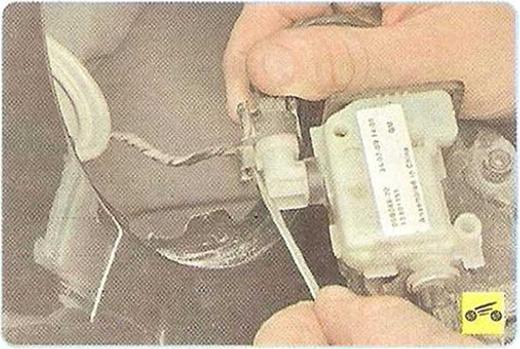

3.    Отожмите фиксатор колодки жгута прово­дов электропривода замка...

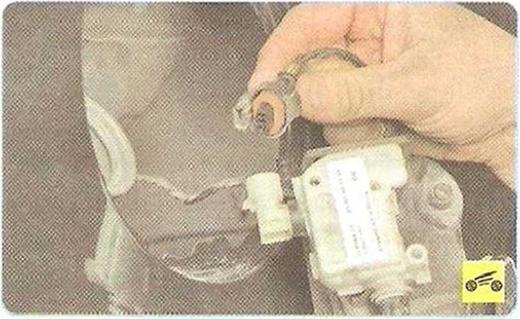

4.      ...и отсоедините колодку.

5.     Отсоедините держатель жгута проводов от кронштейна кожуха...

6.     ...и снимите крышку люка наливной трубы в сборе с кожухом и электроприводом.

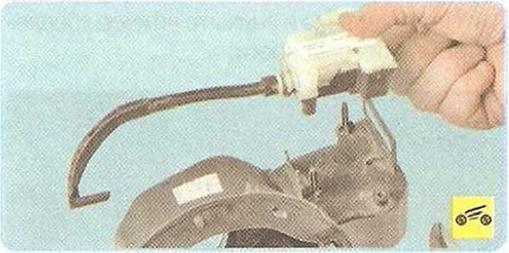

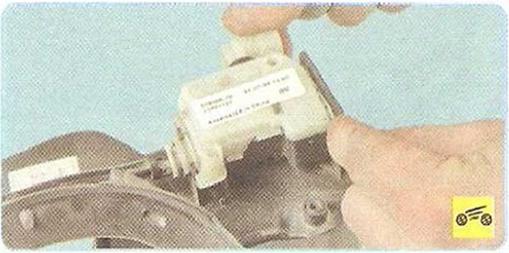

8.     ...и снимите электропривод замка крыш­ки люка наливной трубы топливного бака.

9.     Установите крышку люка наливной трубы топливного бака и все снятые детали в поряд­ке, обратном снятию.
