Chevrolet Cruze. РЕМОНТ АМОРТИЗАТОРНОЙ СТОЙКИ ПЕРЕДНЕЙ ПОДВЕСКИ

Детали амортизаторной стойки показаны на рис. 7.2.

Вам потребуются; ключи «на 24», TORX Т50...

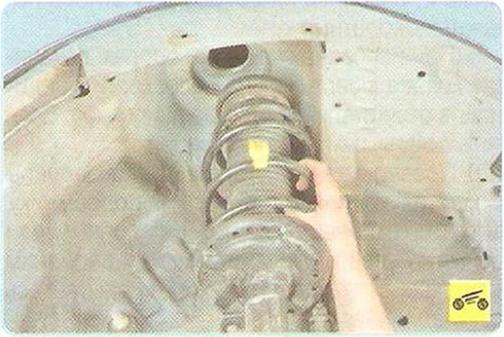

1.  Снимите амортизаторную стойку с авто­мобиля

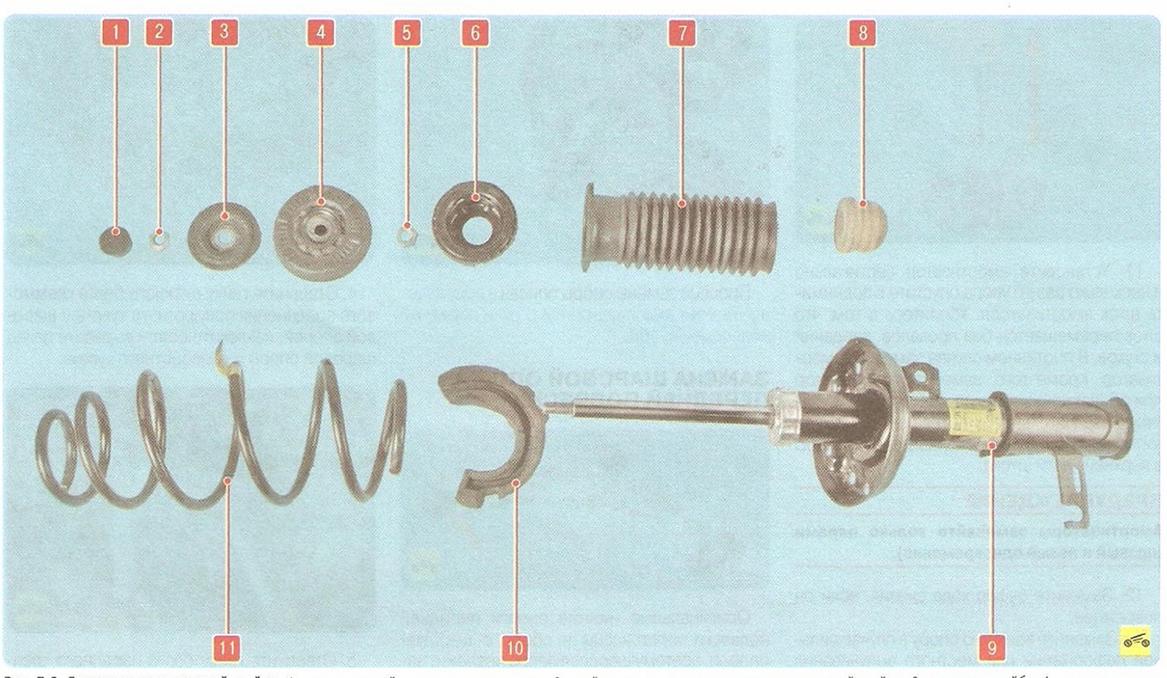

Рис. 7.2. Детали амортизаторной стойки: 1 - колпачок гайки верхнего крепления; 2 - гайка верхнего крепления амортизаторной стойки; 3 - упорная шайба; 4 - верхняя опора стойки; 5 - гайка штока амортизатора; 6 - верхняя опорная чашка; 7 - защитный кожух; 8 - буфер хода сжатия; 9 - амортизатор; 10 - нижняя прокладка пружины; 11 - пружина

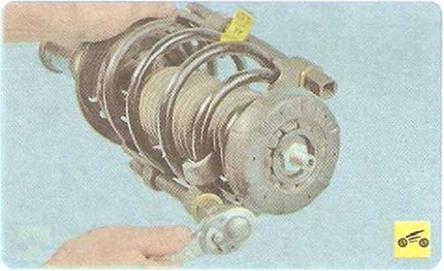

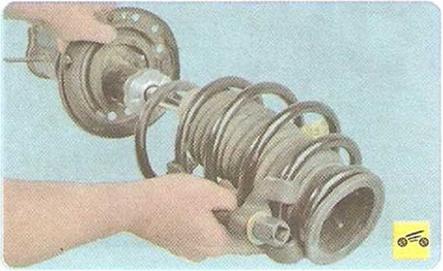

2.   Установите приспособление для сжатия пружины и сожмите пружину.

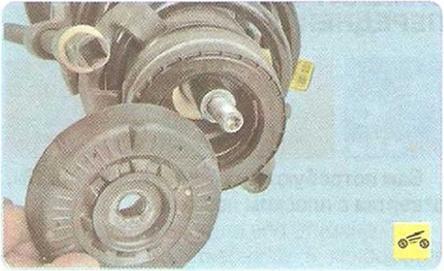

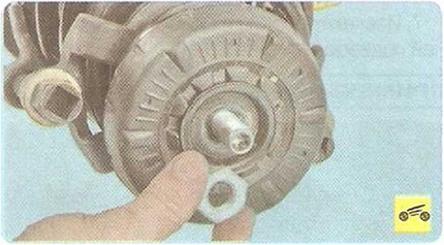

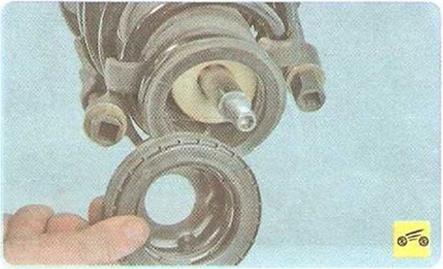

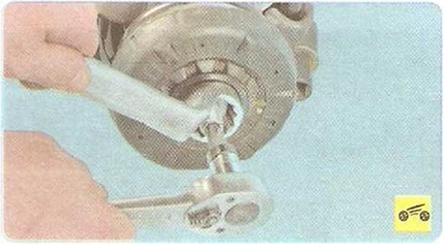

3.   Отверните гайку штока, удерживая шток от проворачивания вторым ключом...

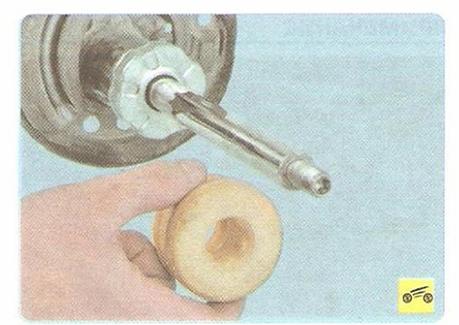

8.   ...буфер сжатия...

ПРИМЕЧАНИЕ

Пружины заменяйте только парами (правую и левую одновременно).

9.      ...и прокладку нижней чашки пружины.

10.                    Осмотрите детали стойки. При обнару­жении трещин, деформации и разрушений на корпусе стойки или нижней чашке пружины замените стойку. Проводить сварочные рабо­ты на стойке запрещается.

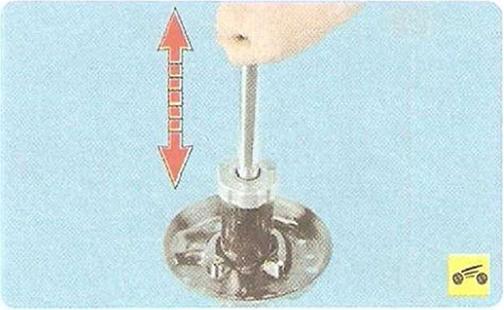

11.   Установите амортизатор вертикально и несколько раз до упора опустите и подними­те шток амортизатора. Убедитесь в том, что шток перемещается без провалов, заеданий и стуков. В противном случае замените амор­тизатор. Кроме того, замените амортизатор при обнаружении потеков жидкости (допуска­ется незначительное отпотевание в верхней части корпуса) и при повреждении резьбы в верхней части штока.

ПРЕДУПРЕЖДЕНИЕ

Амортизаторы заменяйте только парами (правый и левый одновременно).

12.   Замените буфер хода сжатия, если он поврежден.

13.   Замени те верхнюю опору в случае силь­ной деформации или местного выпучивания резинового массива.

14.   Установите детали в порядке, обратном снятию.

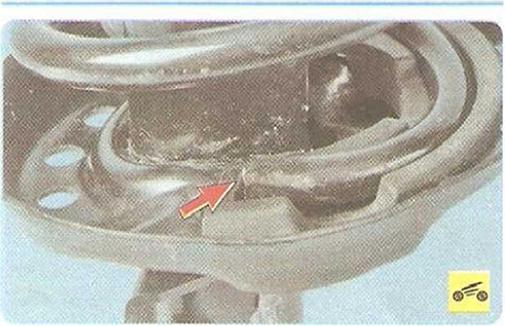

При установке пружины следите за тем, что­бы конец нижнего витка упирался в специ­альный выступ нижней чашки пружины.

Гайку верхнего крепления стойки окончатель­но затягивайте на автомобиле, стоящем на земле, моментом, указанным в приложении 1.

РЕКОМЕНДАЦИЯ___________________________

После ремонта амортизаторной стойки пе­редней подвески проверьте и при необходи­мости отрегулируйте углы установки колес

(см. «Проверка и регулировка углов установ­ки колес с. 1   . Воспользуйтесь услугами

мастерских, располагающих специальным оборудованием.
