Chevrolet Cruze. РАЗБОРКА, СБОРКА КОРОБКИ ПЕРЕДАЧ, ДЕФЕКТОВКА ДЕТАЛЕЙ

Chevrolet Cruze. РАЗБОРКА, СБОРКА КОРОБКИ ПЕРЕДАЧ, ДЕФЕКТОВКА ДЕТАЛЕЙ - ЧАСТЬ 6

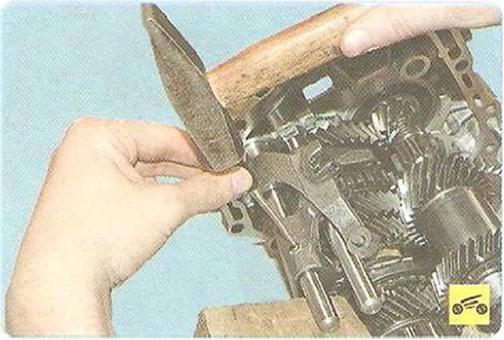

61. Выбейте штифт крепления вилки переключения III и IV передач...

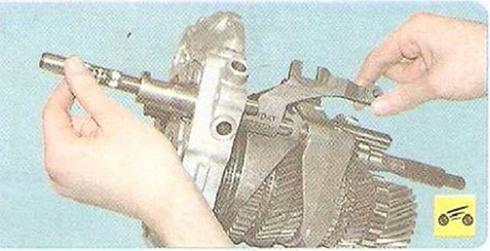

62. ...извлеките шток и снимите вилку.

ПРИМЕЧАНИЕ_____________________

Муфты включения передач при снятии вилки должны находиться в нейтральном положении.

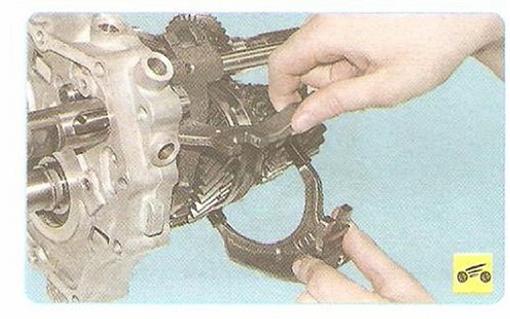

63. Приподнимите поводок вилки включения V передачи и снимите вилку включения III и IV передач.

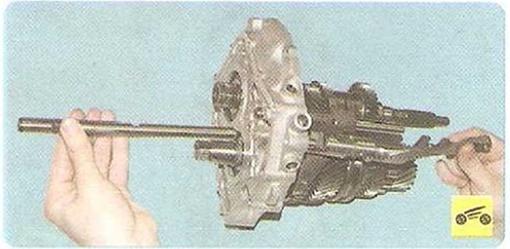

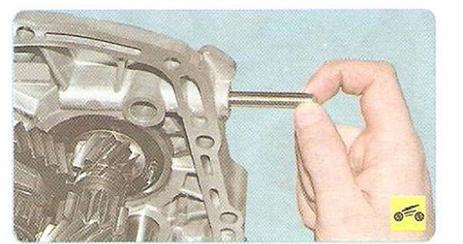

64. Извлеките из картера шток и снимите поводок вилки включения V передачи.

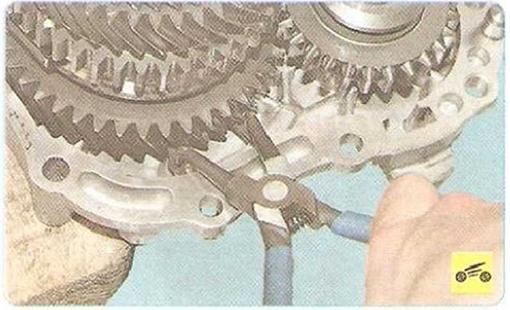

65. Съемником для внутренних стопорных колец сожмите пружинное стопорное кольцо подшипника вторичного вала...

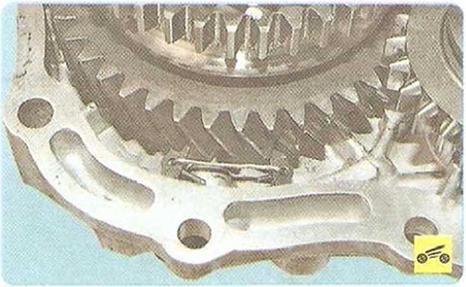

66. ...и зафиксируйте проволокой в таком положении.

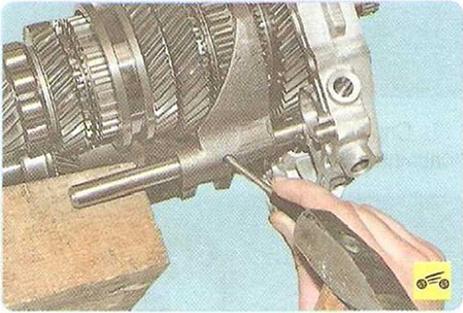

67. Выбейте штифт крепления вилки переключения I и II передач...

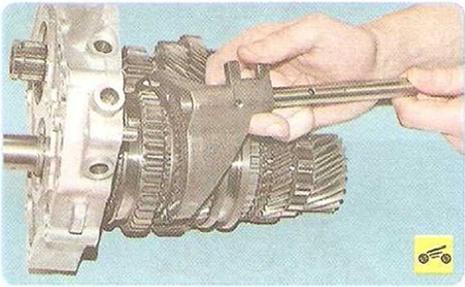

68. ...извлеките шток и снимите вилку.

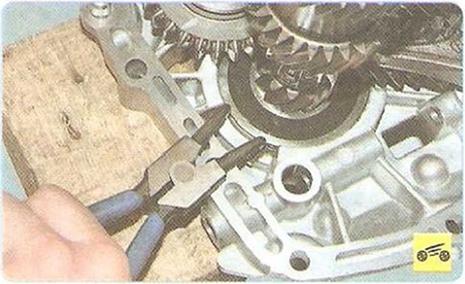

69. Съемником для наружных стопорных колец разожмите стопорное кольцо подшипника первичного вала...

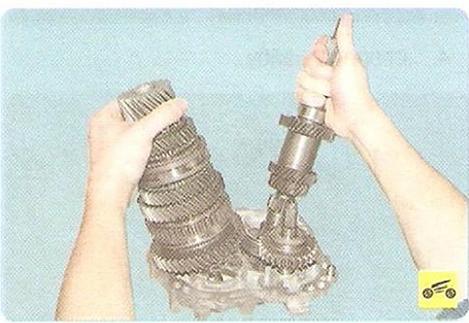

70. ...и снимите первичный и вторичный валы, извлекая их хвостовики из промежуточного картера.

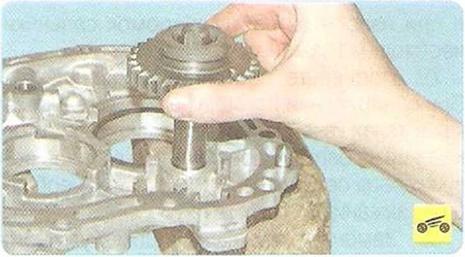

71. Снимите промежуточную шестерню заднего хода.

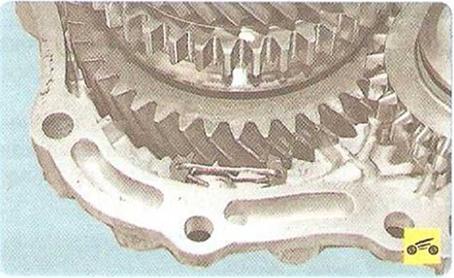

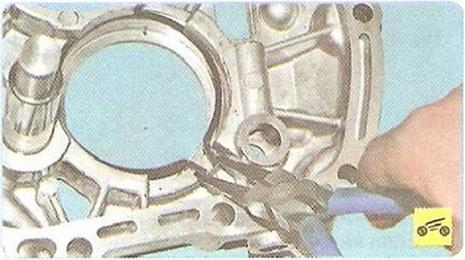

72. Съемником извлеките из проточки промежуточного картера стопорное кольцо подшипника первичного вала.

73. Перед осмотром и дефектовкой тщательно промойте и просушите детали коробки передач.

74. Осмотрите картер коробки передач, промежуточный картер и заднюю крышку. На них не должно быть сколов. На привалочных поверхностях не должно быть забоин, рисок, вмятин и т.п. Небольшие повреждения удалите мелкозернистой наждачной бумагой. При сильных повреждениях замените дефектные детали.

75. Проверьте посадочные места под подшипники. На этих поверхностях не должно быть следов износа или повреждения. Если есть повреждения, замените картеры.

76. Проверьте состояние штоков включения передач. Если они погнуты или на штоках появились задиры, заусенцы или выработки лунок под фиксаторы, замените штоки.

77. Проверьте состояние вилок переключения передач. Если они погнуты либо изношены лапки, замените эти детали.

78. При обнаружении в процессе эксплуатации подтекания масла через сальники

и при износе их рабочих кромок сальники необходимо заменить.

79. Проверьте состояние подшипников. При обнаружении раковин на беговых дорожках и телах качения, следов вдавливания тел качения на беговых дорожках или в случае повреждения сепараторов подшипники необходимо заменить.

80. Замените прокладки промежуточного картера, задней крышки коробки передач и механизма переключения передач,

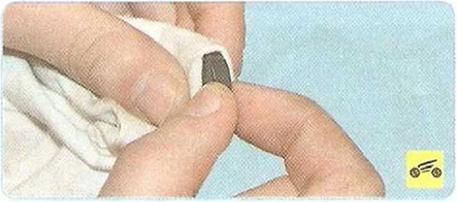

81. Очистите магнит от частиц износа деталей. Если на магните появились трещины или ослаблены его маг нитные свойства, замените магнит.

Соберите коробку передач в последовательности, обратной разборке с учетом следующего.

1. Перед сборкой обильно смажьте все трущиеся детали трансмиссионным маслом.

2. Собирайте все резьбовые соединения с применением анаэробного фиксатора резьбы.

3. Очистите привалочные поверхности от грязи и от остатков старых прокладок или герметика.

4. Перед установкой вторичного вала в промежуточный картер сожмите круглогубцами стопорное кольцо и зафиксируйте проволокой в сжатом состоянии. Снимите проволоку после установки вала в картер, убедившись, что кольцо вошло в проточки картера без перекосов.

5. При установке дифференциала, если не меняли его подшипники, регулировочную гайку его подшипников заверните на то же число оборотов, что и при отворачивании, до совмещения нанесенных при разборке меток.

6. Если меняли подшипники дифференциала, после его установки отрегулируйте предварительный натяг подшипников по величине момента сопротивления проворачиванию подшипников, заворачивая или отворачивая регулировочную гайку. Для новых подшипников момент сопротивления должен составлять 2 Н м (0,2 кгс м) при вращении ведомой шестерни главной передачи со скоростью 1 об/с. Если подшипники не меняли, то момент сопротивления должен быть 1 Н-м (0,1 кгс-м).

7. Перед установкой нижней крышки коробки передач смажьте ее прокладку консистентной смазкой.
