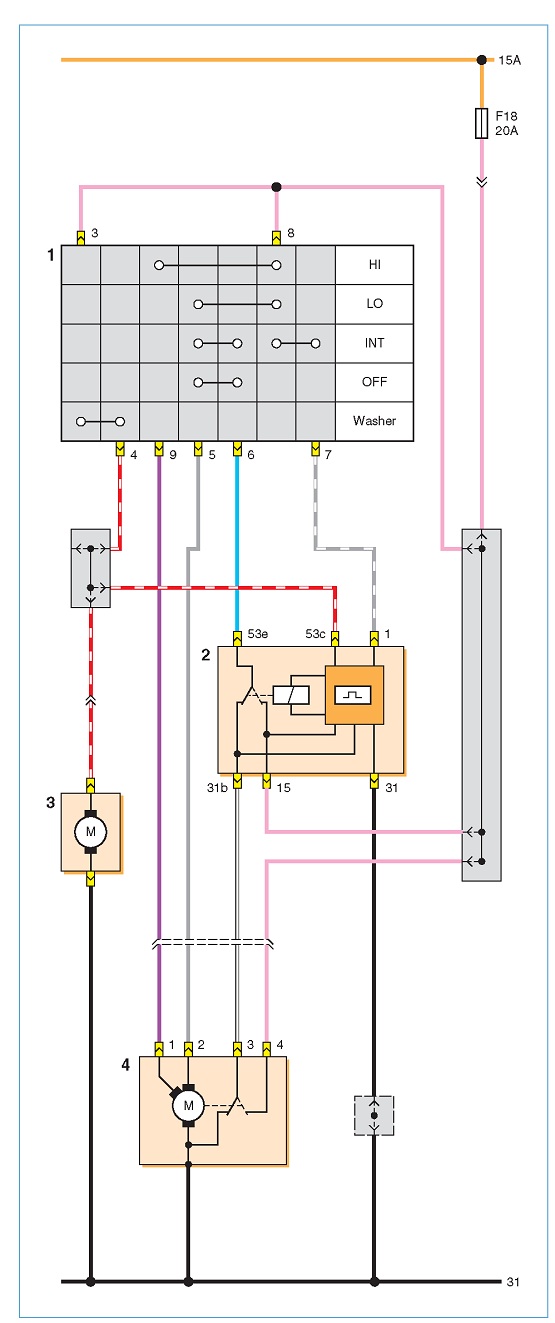

Схема включения очистителя и омывателя ветрового стекла:
1 - правый подрулевой переключатель очистителя и омывателя ветрового стекла; 2 - реле прерывистого режима работы очистителя; 3 - электродвигатель насоса омывателя; 4 - электродвигатель очистителя

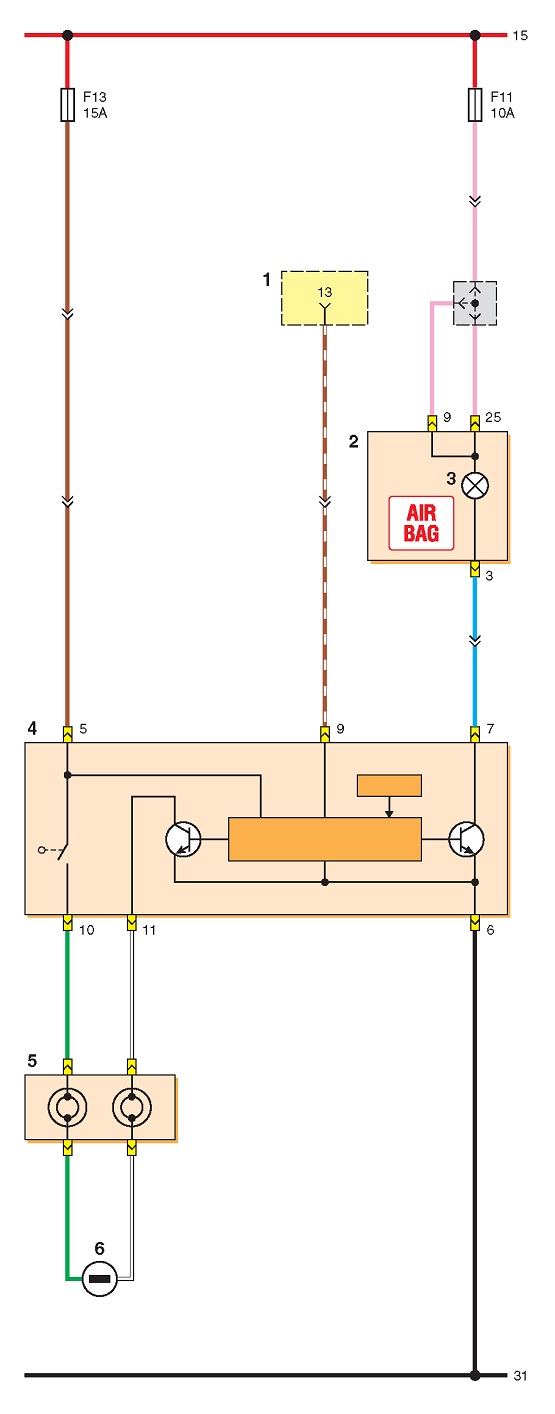

Схема соединений подушки безопасности водителя: 1 - колодка диагностики; 2 - комбинация приборов; 3 - сигнализатор неисправности подушки безопасности; 4 - блок управления подушкой безопасности; 5 - барабанное устройство со спиральным кабелем; 6 - подушка безопасности водителя

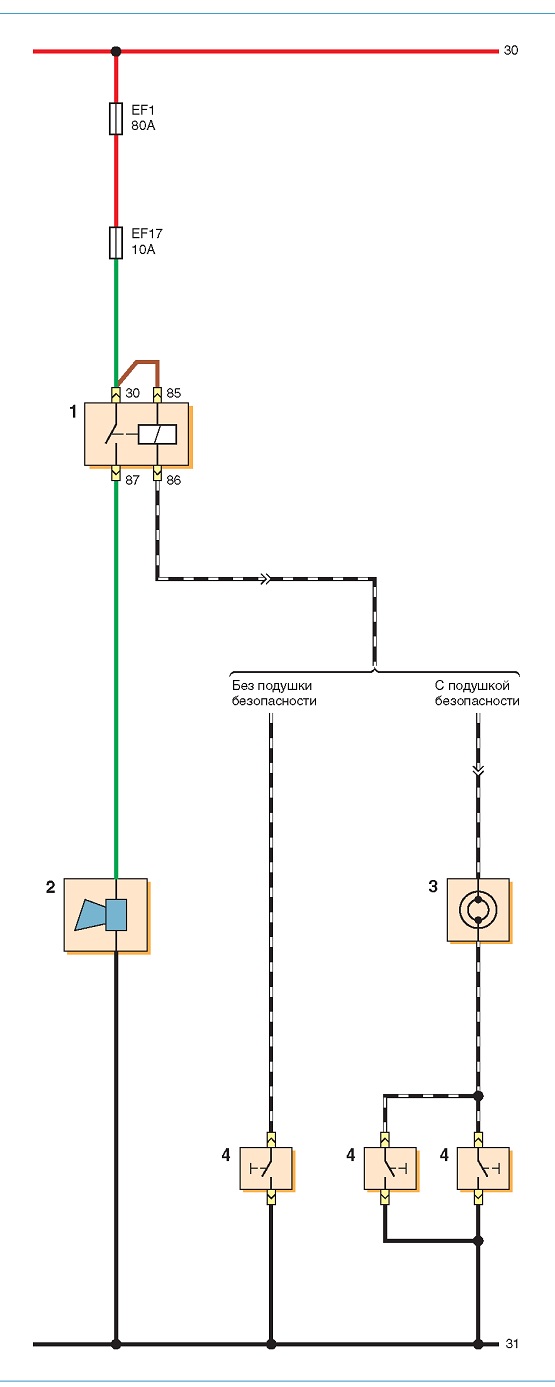

Схема включения звукового сигнала: 1 - реле звукового сигнала; 2 - звуковой сигнал; 3 - барабанное устройство со спиральным кабелем; 4 - выключатель звукового сигнала
