Chevrolet Lanos (2011+). Электросхемы

Chevrolet Lanos (2011+). Электросхемы - часть 1

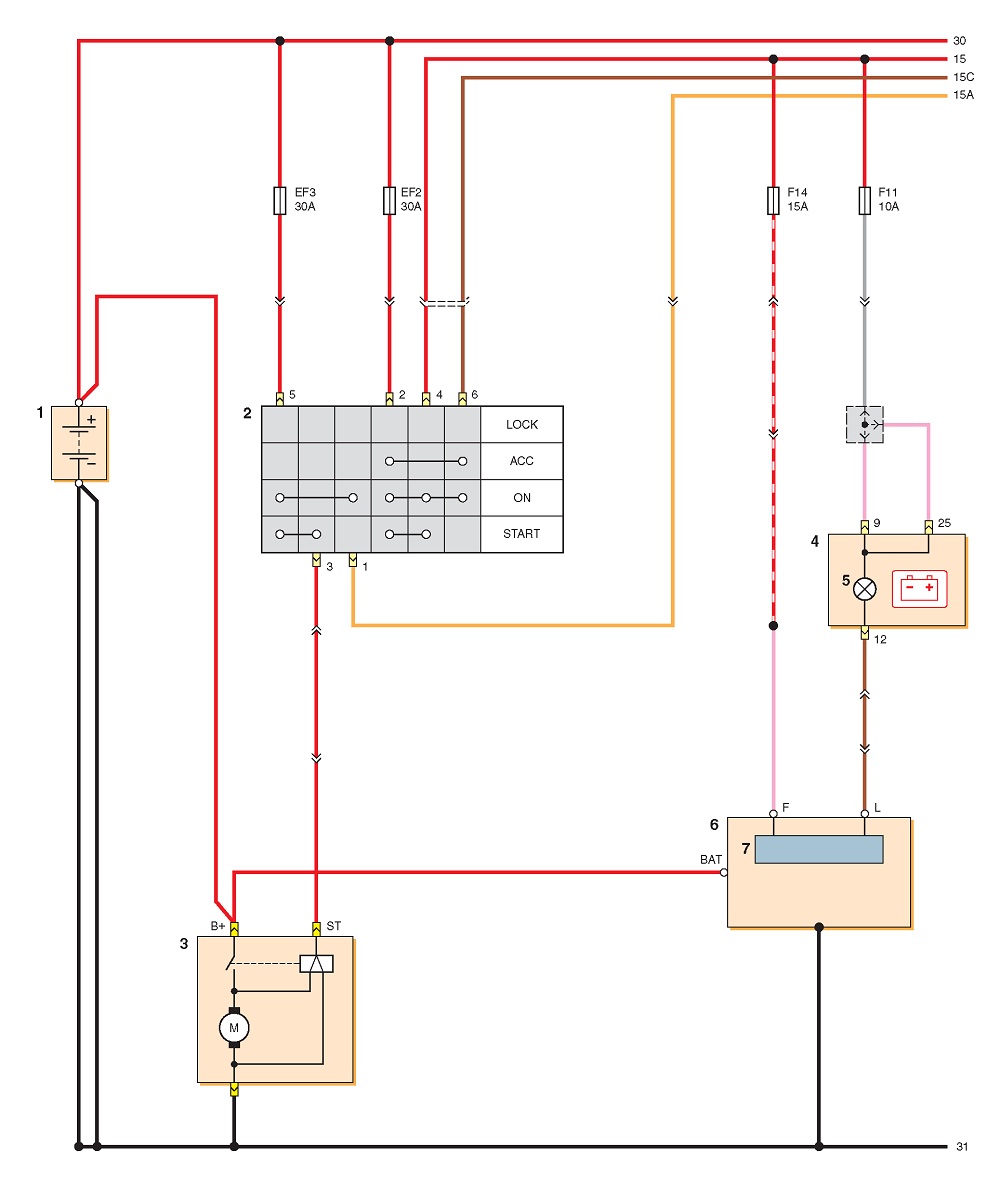

Схема пуска двигателя: 1 - аккумуляторная батарея; 2 - выключатель зажигания; 3 - стартер; 4 - комбинация приборов; 5 - сигнализатор отсутствия заряда аккумуляторной батареи; 6 - генератор; 7 - регулятор напряжения

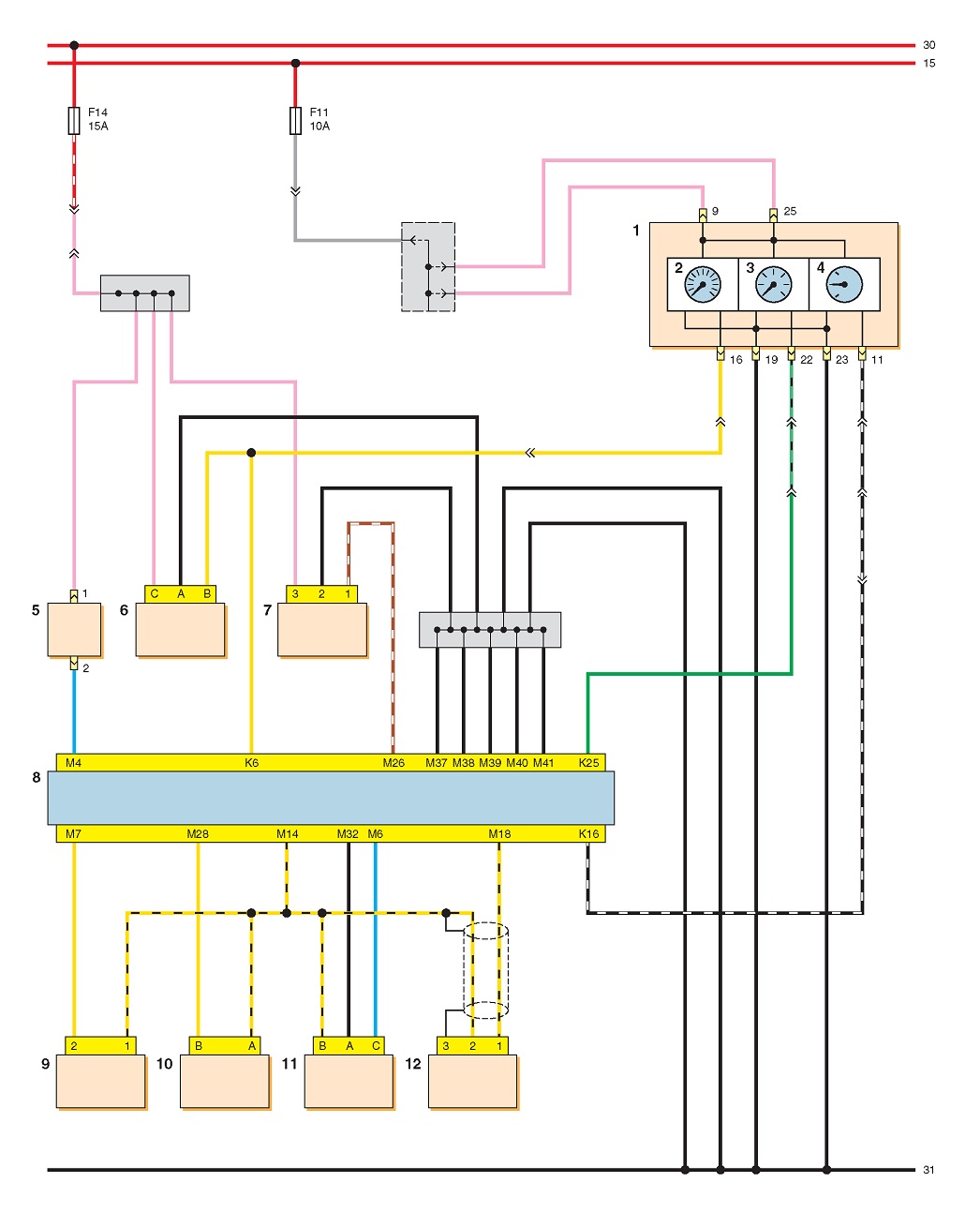

Схема системы управления двигателем (начало): 1 - комбинация приборов; 2 - спидометр; 3 - тахометр; 4 - указатель уровня топлива; 5 - клапан продувки адсорбера; 6 - датчик скорости автомобиля; 7 - датчик фаз; 8 - электронный блок управления двигателем (ЭБУ); 9 - датчик температуры воздуха во впускном трубопроводе; 10 - датчик температуры охлаждающей жидкости; 11 - датчик положения дроссельной заслонки; 12 - датчик детонации
