Chevrolet Lanos (2011+). Прокачка системы гидроусилителя рулевого управления

Chevrolet Lanos (2011+). Прокачка системы гидроусилителя рулевого управления

1. Повернув рулевое колесо влево, открываем крышку бачка гидроусилителя рулевого управления и доливаем рабочую жидкость в бачок до отметки MIN.

2. Пускаем двигатель.

Проверяем уровень жидкости в бачке при работе двигателя на средних оборотах. При необходимости доливаем ее до отметки MIN.

3. Несколько раз поворачиваем рулевое колесо влево и вправо, но не до упора, следя при этом, чтобы уровень рабочей жидкости в бачке не опускался ниже минимально допустимого уровня.

4. Возвращаем управляемые колеса в положение прямолинейного движения и даем двигателю поработать еще 2-3 минуты.
5. Проверяем работу гидроусилителя при движении автомобиля. Нормальная работа гидроусилителя не должна сопровождаться шумом.

6. Еще раз проверяем уровень жидкости в бачке, как указано в п. 1 и 2.

После прогрева и стабилизации температуры рабочей жидкости ее уровень должен находиться на отметке MAX, а в холодном состоянии — не опускаться ниже отметки MIN. При необходимости доливаем жидкость до отметки MIN.

1 Диагональное разделение контуров

Повышает безопасность эксплуатации. Один из контуров рабочей тормозной системы обеспечивает работу тормозных механизмов левого переднего и правого заднего колес, а другой — правого переднего и левого заднего колес.
2 Вакуумный усилитель тормозов

Предназначен для снижения усилия,которое необходимо приложить к педали тормоза для торможения автомобиля, за счет использования разрежения во впускном трубопроводе работающего двигателя.
3 Датчик уровня жидкости

Представляет собой датчик контактного типа, в котором поплавок через толкатель удерживает контакты в разомкнутом состоянии. При снижении уровня жидкости поплавок опускается и контакты замыкаются.
4 Механизм автоматической регулировки зазора

Обеспечивает постоянное поддержание требуемого зазора между колодками и барабаном по мере их износа в тормозном механизме заднего колеса в процессе эксплуатации автомобиля.
5 Регуляторы давления в тормозных механизмах задних колес

Предназначены для ограничения роста тормозного усилия на колесах задней оси с целью исключения опережающей блокировки задних колес по отношению к передним, что уменьшает вероятность заноса.

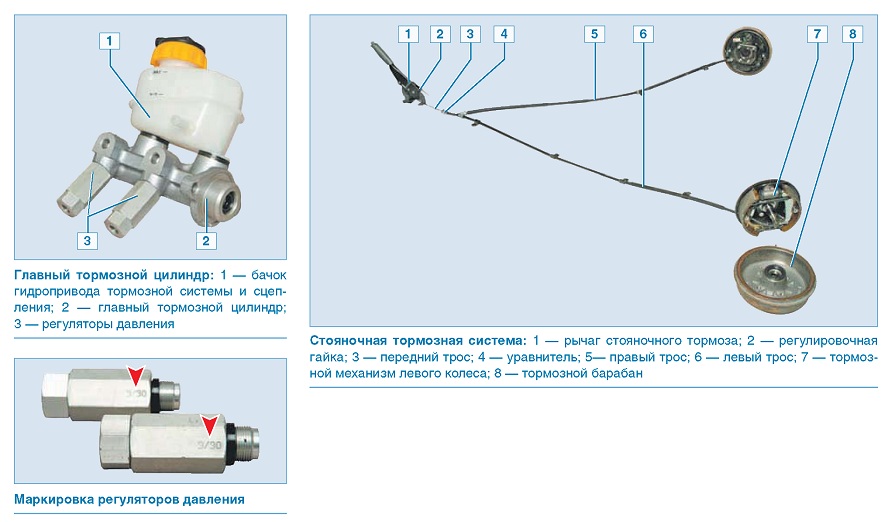

Рабочая тормозная система — гидравлическая, двухконтурная, с диагональным разделением контуров -► 1 (с. 180). В нормальном режиме, когда система исправна, работают оба контура. При отказе (разгерметизации) одного из контуров другой контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

К рабочей тормозной системе относятся тормозные механизмы колес, педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, регуляторы давления в тормозных механизмах задних колес, а также соединительные трубки и шланги.

Педаль тормоза — подвесного типа. В кронштейне педали установлен выключатель сигналов торможения — его контакты замыкаются при нажатии педали тормоза.

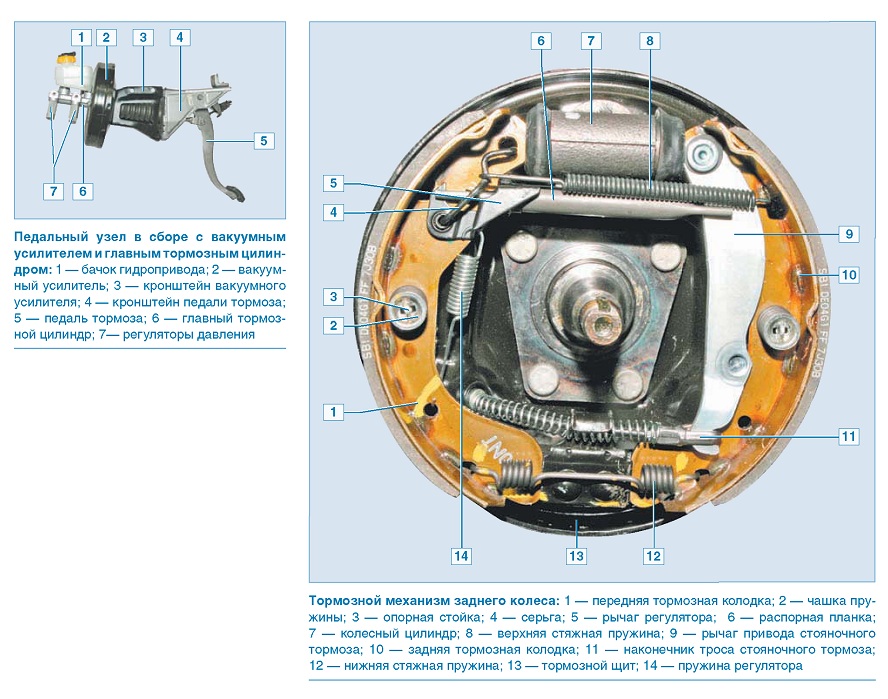

Вакуумный усилитель тормозов -► (2 (с. 180) расположен между педалью тормоза и главным тормозным цилиндром и крепится тремя гайками к кронштейнам кузова и педали тормоза. Вакуумный усилитель неразборный, при выходе из строя его заменяют новым. Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. Сверху на цилиндре установлен общий бачок гидроприводов тормозной системы и сцепления, в котором находится запас жидкости. На корпусе бачка нанесены метки максимального и минимального уровней жидкости, а в крышке бачка установлен датчик уровня жидкости -► (3 (с. 180), который при понижении уровня жидкости ниже отметки MIN включает сигнализатор в комбинации приборов. При нажатии педали тормоза поршни главного цилиндра перемещаются, создавая давление в гидроприводе, которое под-

водится по трубкам и шлангам к рабочим цилиндрам тормозных механизмов колес.

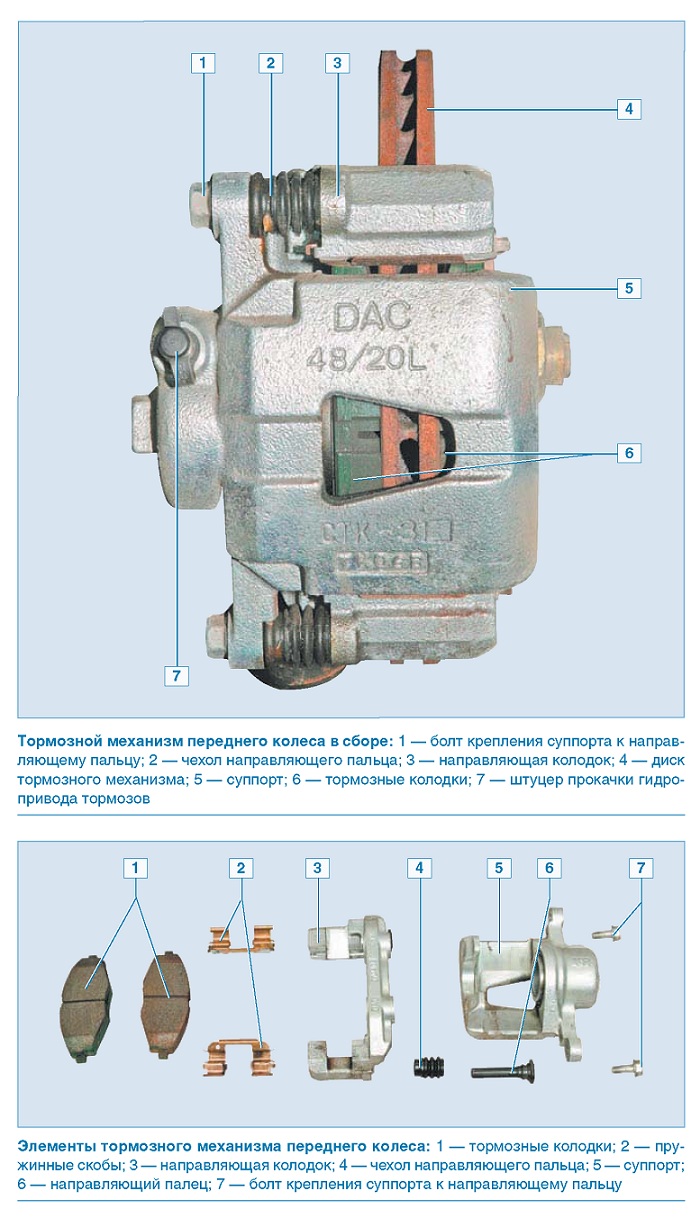

Тормозной механизм переднего колеса — дисковый, с плавающим суппортом, включающим в себя однопоршневой колесный цилиндр.

Направляющая тормозных колодок прикреплена к поворотному кулаку, а суппорт крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка. При торможении давление жидкости в гидроприводе тормозного механизма возрастает, и поршень, выдвигаясь из колесного цилиндра, выполненного заодно целое с суппортом, прижимает внутреннюю тормозную

колодку к диску. Затем суппорт (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) сдвигается относительно диска, прижимая к нему наружную тормозную колодку. В корпусе цилиндра установлен поршень с уплотни-
тельным резиновым кольцом. За счет упругости этого кольца между диском и колодками тормозного механизма поддерживается постоянный оптимальный зазор. Тормозной механизм заднего колеса — барабанный, с двухпоршневым колесным цилиндром,

двумя тормозными колодками и устройством автоматической регулировки зазора между колодками и барабаном.

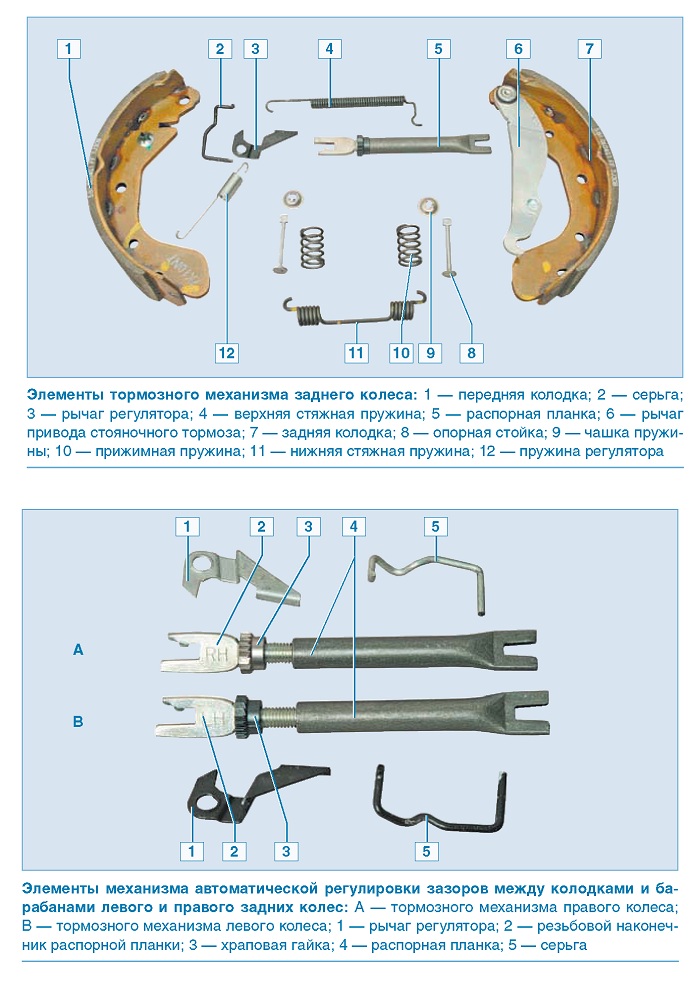

Механизм автоматической регулировки зазора (4 (с. 180) состоит из составной распорной планки колодок, рычага регулятора, пружины и серьги. Механизм автоматической регулировки начинает работать при увеличении зазора между колодками и тормозным барабаном. При нажатии педали тормоза под действием поршней колесного цилиндра колодки начинают расходиться и прижиматься
к барабану, при этом выступ рычага регулятора перемещается по впадине между зубьями храповой гайки и постоянно поджимает зуб храповой гайки. При определенном износе колодок и нажатии педали тормоза рычагу регулятора хватает хода, чтобы повернуть храповую гайку на один зуб, тем самым увеличивая длину распорной планки и одновременно уменьшая зазор между колодками и барабаном. Такое постепенное удлинение распорной планки автоматически поддерживает зазор между тормозным барабаном и колод-

ками. Колесные цилиндры тормозных механизмов задних колес одинаковые. Передние колодки тормозных механизмов задних колес одинаковые, а задние различаются — на них зеркально-симметрично установлены несъемные рычаги привода стояночного тормоза.

Храповая гайка, серьга и рычаг регулятора тормозного механизма левого колеса имеют черный цвет (на храповой гайке и на наконечнике распорной планки выполнена правая резьба), а правого колеса — серебристый цвет (на храповой гайке и на наконечнике распорной планки — левая резьба).

На резьбовом наконечнике распорной планки правого колеса нанесена маркировка RH, а левого колеса — LH. Рычаги регуляторов тормозных механизмов левого и правого колес зеркально-симметричные.

Для сохранения устойчивости и управляемости автомобиля при торможении в приводе тормозов используются регуляторы давления ^5 (с. 180) жидкос-

ти в тормозных механизмах задних колес. Рабочая жидкость к тормозным механизмам задних колес поступает через регуляторы давления, установленные на главном тормозном цилиндре. При достижении определенного давления жидкости в главном тормозном цилиндре, регуляторы ограничивают рост давления в колесных цилиндрах тормозных механизмах задних колес. Оба регулятора должны иметь одинаковую маркировку.

Привод стояночной тормозной системы — ручной, механический, тросовый, на задние колеса. Он состоит из рычага с передним тросом и регулировочной гайкой, уравнителя, двух тросов, рычагов привода в тормозных механизмах задних колес и распорных планок.

Рычаг стояночного тормоза, закрепленный между передними сиденьями на туннеле пола, соединен с двумя тросами через передний трос и уравнитель.

Задние наконечники тросов соединены с рычагами привода стояночного тормоза,закреплен-ными на задних колодках. Регулировка стояночного тормоза осуществляется вращением
регулировочной гайки, расположенной на наконечнике переднего троса.
