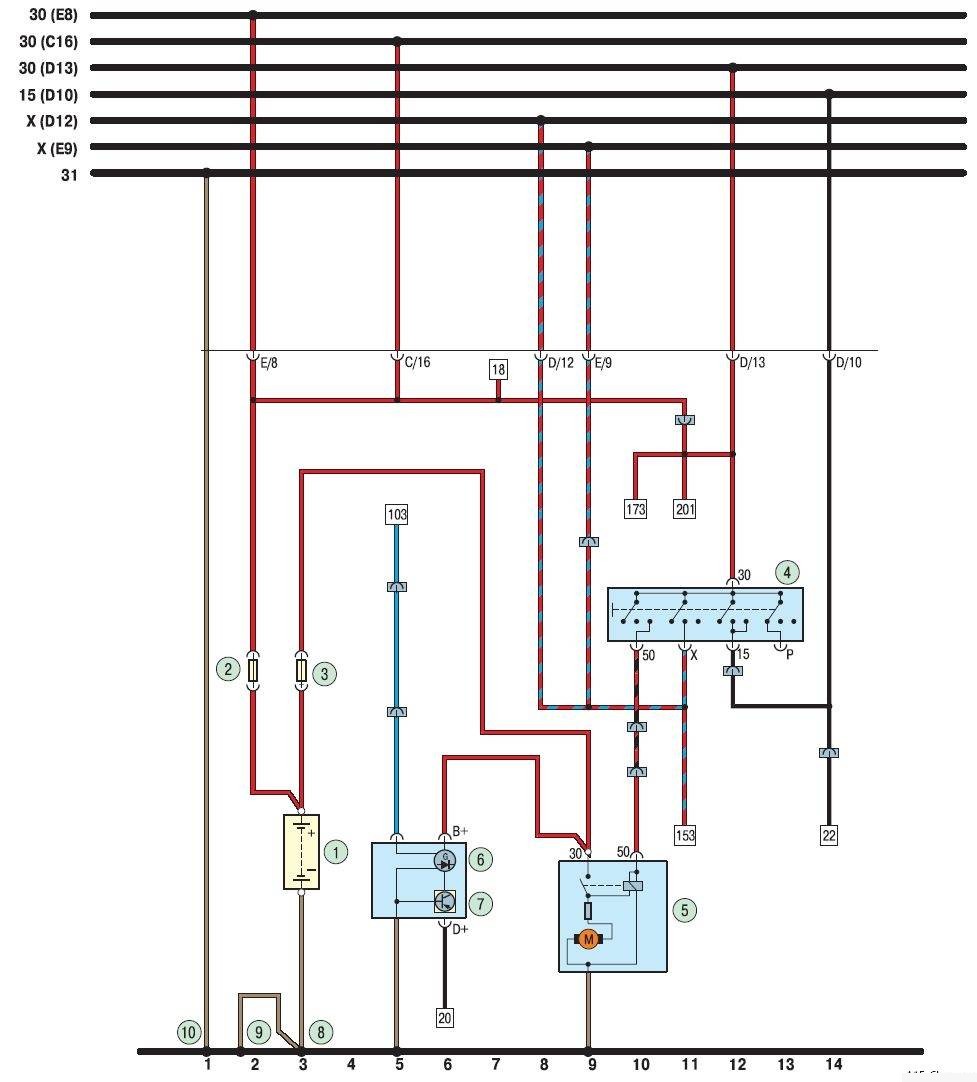

Чери Амулет. Электросхема - Генераторная установка и система пуска двигателя

1 - аккумуляторная батарея; 2 - предохранитель (60 А); 3 - предохранитель (120 А); 4 - замок (выключатель) зажигания; 5 - стартер; 6 - генератор; 7 - регулятор напряжения; 8 - точка подсоединения к кузову отрицательного вывода аккумулятора; 9 - точка подсоединения <массы> к двигателю, расположенная со стороны коробки передач; 10 - точка подсоединения <массового> провода (кронштейн, расположенный за монтажным блоком)
