Чери Амулет. Дополнительные предохранители системы впрыска

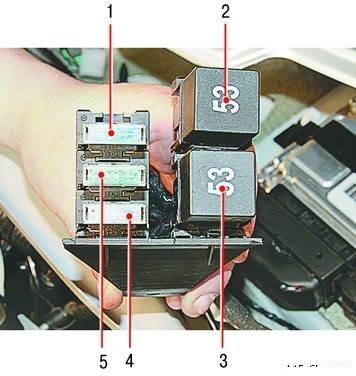

Рисунок 10.5. Дополнительные предохранители и реле системы впрыска топлива

Расположение дополнительных предохранителей и реле системы впрыска показано На рисунке 10.5, их назначение приведено в табл. 10.5.

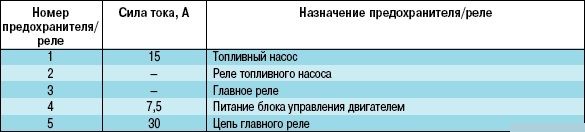

Таблица 10.5 Назначение дополнительных предохранителей и реле системы впрыска топлива

Вам потребуется ключ «на 10».

1. Отсоедините провод от клеммы «минус» аккумулятора.

2. Снимите облицовку короба воздухопритока (см. «Решётка воздухозаборника»).

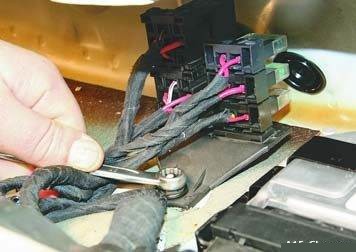

3. Отверните гайку крепления блока предохранителей и реле...

4. ...и извлеките блок из короба воздухопритока.

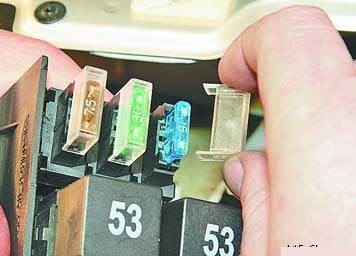

5. Для замены перегоревшего предохранителя снимите защитную крышку...

6. ...и извлеките предохранитель из контактного разъема блока.

7. Установите в контактный разъем предохранитель того же номинала, что и снятый.

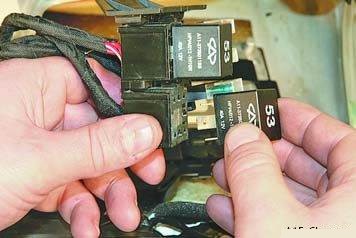

8. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону, и установите новое реле.

9. Установите блок предохранителей и реле и облицовку короба воздухопритока в порядке, обратном снятию.
