Чери Амулет. Диагностика подвески

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески, на чехлах не должно быть механических повреждений.

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески, а также состояние (осадку) верхних опор телескопических стоек подвески.

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

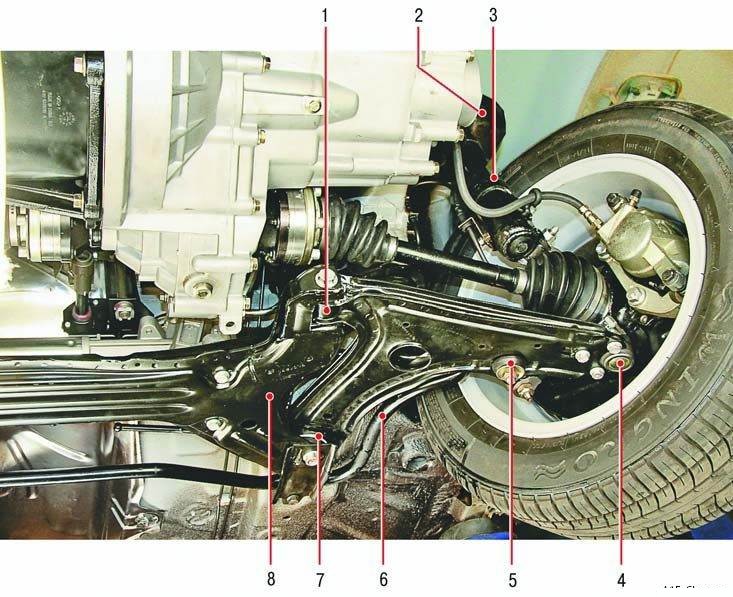

Рисунок 4.2. Расположение элементов передней подвески на автомобиле: 1 – передний шарнир (сайлентблок) рычага передней подвески; 2 – пружина передней подвески; 3 – амортизаторная стойка передней подвески; 4 – шаровая опора; 5 – шарнир стабилизатора поперечной устойчивости; 6 – штанга стабилизатора поперечной устойчивости; 7 – задний шарнир (сайлентблок) рычага передней подвески; 8 – подрамник

Расположение элементов передней подвески на автомобиле показано На рисунке 4.2.

На резиновых деталях подвески не допускаются:

– признаки старения резины;

– механические повреждения.

На резинометаллических шарнирах не допускаются:

– признаки старения, трещины, одностороннее выпучивание резинового массива;

– отрыв резинового массива от арматуры.

Неисправные детали замените.

Внимание

Особое внимание обратите на механические повреждения (деформации, трещины и др.) элементов подвески, особенно рычагов.

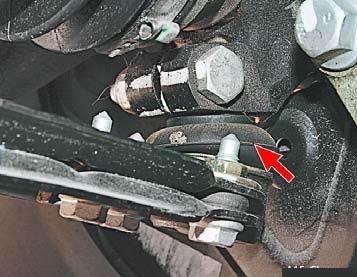

1. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры в сборе.

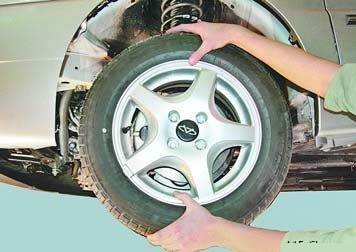

2. Покачивая колесо в вертикальной плоскости, проверьте шаровые опоры на наличие люфтов. Если есть люфты шаровых пальцев, замените опоры.

Рекомендация

При покачивании вывешенного переднего колеса трудно различить люфты в подшипниках ступиц и в шаровых опорах. Попросите помощника нажать на педаль тормоза: если и в этом случае ощутите люфт, то неисправны шаровые опоры.

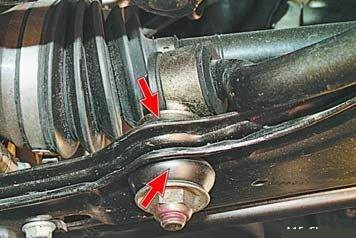

3. Проверьте на отсутствие люфта передние...

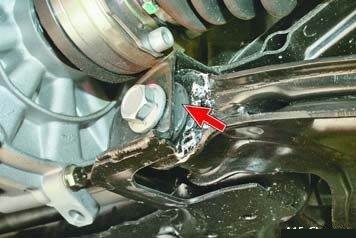

4. ...и задние сайлентблоки в местах крепления рычагов к подрамнику.

5. Проверьте состояние резиновых подушек в местах крепления стоек стабилизатора поперечной устойчивости к рычагу подвески...

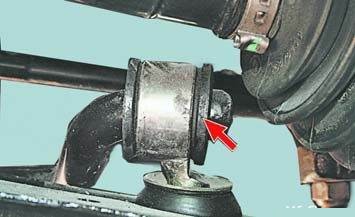

6. ...и состояние втулок в месте крепления штанги стабилизатора к стойке.

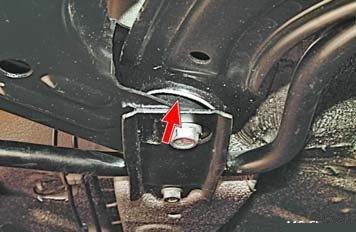

7. Проверьте состояние резиновых подушек в местах крепления штанги стабилизатора поперечной устойчивости к подрамнику.

8. Проверьте состояние защитного кожуха амортизаторной стойки.

9. Поднимите защитный чехол и проверьте амортизатор на герметичность. Потеки жидкости не допускаются.

10. Неисправные или поврежденные детали замените.
