Chery Tiggo 2005 года. Шины

ОСОБЕННОСТИ КОНСТРУКЦИИ

Шина - сложное высокотехнологичное изделие, От конструкции и качества установленных на автомобиль шин во многом зависит комфортность и безопасность езды.

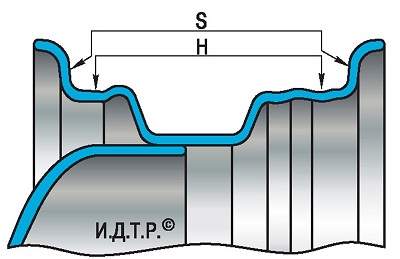

Рис 14.2* Поверхности измерения биения диска
Н - радиальное биение; S - боковое биение

Шины - одни из немногих деталей автомобиля, при покупке которых автовладелец имеет большую свободу выбора и может проявить творческий подход.

В настоящее время в продаже представлены сотни моделей шин от десятков производителей, Этот раздел призван помочь автовладельцам разобраться в основных особенностях конструкции шин и сделать правильный выбор при покупке,

Покрышка - упругая резинокордная часть пневматической шины, воспринимающая тяговые и тормозные усилия и обеспечивающая сцепление резины с дорогой. Основными элементами покрышки являются каркас 2 (рис. 14.3), брекер 4, протектор 5, боковины 1 и борта 9.

Камера (ездовая камера) - резиновая кольцевая труба со специальным вентилем.

Камерная шина - покрышка в комбинации с камерой.

Рис. 14.3. Элементы конструкции шины: 1 - боковины; 2 - каркас; 3 - плечевая зона; 4 - брекер; 5 - протектор; 6 - камера; 7 - ободная лента; 8 - обод; 9 - борт

Бескамерная шина - покрышка, не требующая камеры. Герметичность полости достигается особым строением самой покрышки и обода.

Каркас - важнейшая силовая часть шины, обеспечивающая ее прочность, воспринимающая внутреннее давление воздуха и передающая на колесо нагрузки от внешних сил, действующих со стороны дороги.

Задачей каркаса является поддерживание амортизационных свойств шины, а также удерживание в шине необходимого для этого количества воздуха.

Каркас состоит из одного или нескольких, наложенных друг на друга слоев обрезинен-ного корда. В зависимости от конструкции каркаса, размеров, допустимой нагрузки и давления воздуха в шине число слоев корда в каркасе может изменяться от 1 (в легковой) до 16 и более (в грузовых, сельскохозяйственных шинах и пр.).

Брекер - часть шины, состоящая из слоев корда и расположенная между каркасом и протектором шины. Он служит для улучшения связей каркаса с протектором, предотвращает его отслоение под действием внешних и центробежных сил, амортизирует ударные нагрузки и повышает сопротивление каркаса механическим повреждениям.

В брекере нити корда в смежных слоях пересекаются друг с другом и с нитями корда соприкасающегося слоя каркаса, те. расположены диагонально независимо от конструкции шины.

В зависимости от материала корда шины подразделяются на шины с текстильным бре-кером, шины с металлическим брекером, а при использовании металлокорда и в каркасе - цельнометаллокордные.

Протектор - наружная часть покрышки, представляющая собой массивный слой резины. С наружной поверхности протектор имеет рельефный рисунок в виде выс^/пов и канавок (ламелей), так называемую «беговую дорожку». Рисунок рельефной части определяет приспособленность шины для работы в различных до-рожныхусловиях. От качества протеетора зависит износостойкость шины и сцепление колеса с дорогой, а также уровень шума и вибраций.

Плечевая зона - часть протектора, расположенная между беговой дорожкой и боковиной шины. Она увеличивает боковую жесткость шины, воспринимает часть боковых нагрузок, передаваемых беговой дорожкой, и улучшает соединение протектора с каркасом.

Боковина - часть шины, расположенная между плечевой зоной и бортом, представляющая собой относительно тонкий слой эластичной резины, являющийся продолжением протектора на боковых стенках каркаса и предохраняющий его от влаги и механических повреждений. На боковины нанесены обозначение и маркировка шин.

Борт - жесткая часть шины, служащая для ее крепления и герметизации (в случае бес-камерной) на ободе колеса.

Основа борта - нерастяжимое кольцо, сплетенное из стальной обрезиненной проволоки. Борт состоит из слоя корда, завернутого вокруг проволочного кольца, и круглого или профилированного резинового наполнительного шнура. Стальное кольцо придает более необходимую жесткость и прочность, а наполнительный

шнур - монолитность и эластичныи переход от жесткого кольца к резине боковины. С наружной стороны борта расположена бортовая лента из прорезиненной ткани, или корда, предохраняющая борт от истирания об обод и повреждения при монтаже и демонтаже.
