Chery Tiggo 2005 года. КОМПРЕССОР КОНДИЦИОНЕРА

Компрессор кондиционера (рис. 12.4) -достаточно сложный, высокотехнологичный агрегат. Многие узлы насосной части компрессора изготовлены с применением селективной сборки. Поэтому фирмы-производители комплектующих детали для ремонта насосной части компрессоров в розничную продажу не поставляют. Единственным ремонтопригодным в гаражных условиях узлом компрессора является электромагнитная муфта привода.

При эксплуатации автомобиля выход муфты компрессора (рис. 12.5) из строя - очень распространенная неисправность. Как правило, сначала начинает разрушаться подшипник 4 шкива. Причиной может послужить неправильное натяжение ремня привода, по-падание воды при проезде глубокой лужи, проскальзывание прижимного диска 11 и, следовательно, перегрев подшипника и т.д. По мере разрушения подшипника начинает появляться люфт шкива. Когда люфт достигнет критической величины, внутренняя поверхность шкива при вращении начинает тереться о поверхность корпуса 10 катушки электромагнита.

В результате трения детали нагреваются, и начинается выгорание изоляции обмотки 8 катушки. Происходит электрическое замыкание и электромагнит выходит из строя. В самых запущенных случаях происходит заклинивание подшипника и проворачивание внутренней обоймы 5 подшипника на посадочной шейке крышки компрессора. После этого компрессор приходится заменять, а это очень дорогой ремонт на специализированных сервисах.

Чтобы не подвергать себя ненужным расходам, при осмотрах автомобиля обращайте внимание на нехарактерные шумы при работе компрессора кондиционера. При подозрении на возникновение проблем с подшипником шкива снимите ремень привода (см. «Проверка и замена ремня привода вспомогательных агрегатов», с. 55) и рукой проверните шкив. Шкив должен вращаться на подшипнике равномерно, бесшумно, без заеданий. Не должно быть осевого и радиального люфта.

При необходимости замените подшипник, не дожидаясь его полного разрушения.

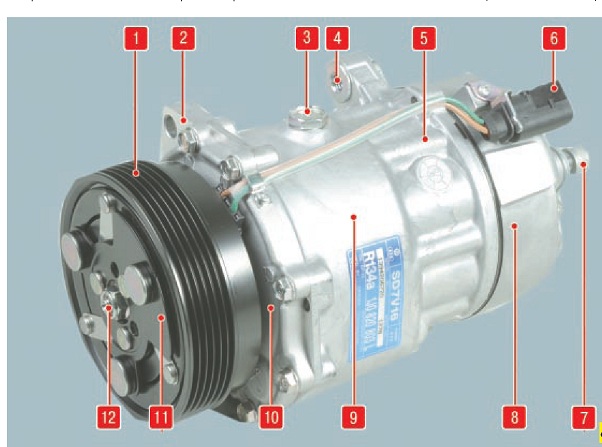

Рис. 12.4. Компрессор кондиционера: 1 - шкив привода; 2 - передняя проушина крепления; 3 -пробка заливки масла; 4 - задняя проушина крепления; 5 - блока лепестковых клапанов; 6 - колодка разъема жгута проводов; 7 - болт крепления фланца трубопровода; 8 - крышка блока клапанов; 9 - корпус компрессора; 10 - передняя крышка корпуса; 11 - прижимная пластина; 12 - гайка крепления прижимной пластины

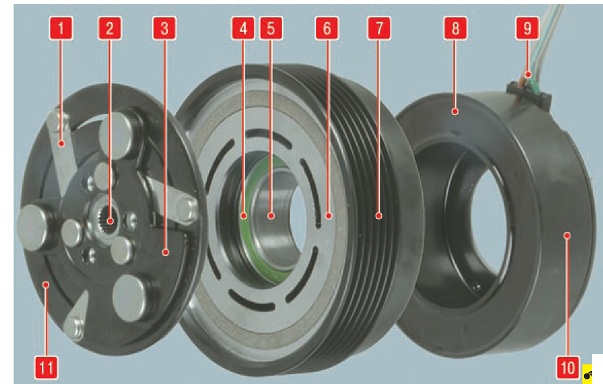

Рис. 12.5. Электромагнитная муфта привода компрессора: 1 - упругий стальной поводок; 2 - шлицевое отверстие ступицы диска; 3 - ведомый диск муфты; 4 - подшипник; 5 - внутренняя обойма подшипника; 6 - рабочая поверхность шкива; 7 - ручьи шкива; 8 - обмотка электромагнита; 9 - жгут проводов электромагнита; 10 - корпус электромагнита; 11 - прижимной диск муфты
