Chery Tiggo 2005 года. ЗАДНЯЯ ПОДВЕСКА
Особенности конструкции
Задняя подвеска автомобиля Chery Tiggo (рис. 7.2) независимая,
многорычажно-пружинная (один продольный 3 и два попереч-ных 2 и 9
рычага с каждой стороны), с телескопическими амортизаторами 1 и
стабилизатором поперечной устойчивости.
Углы установки задних колес (см. «Проверка и регулировка углов установки
колес», с. 57) регулируют эксцентриками 10, установленными на болтах
крепления нижних поперечных рычагов.

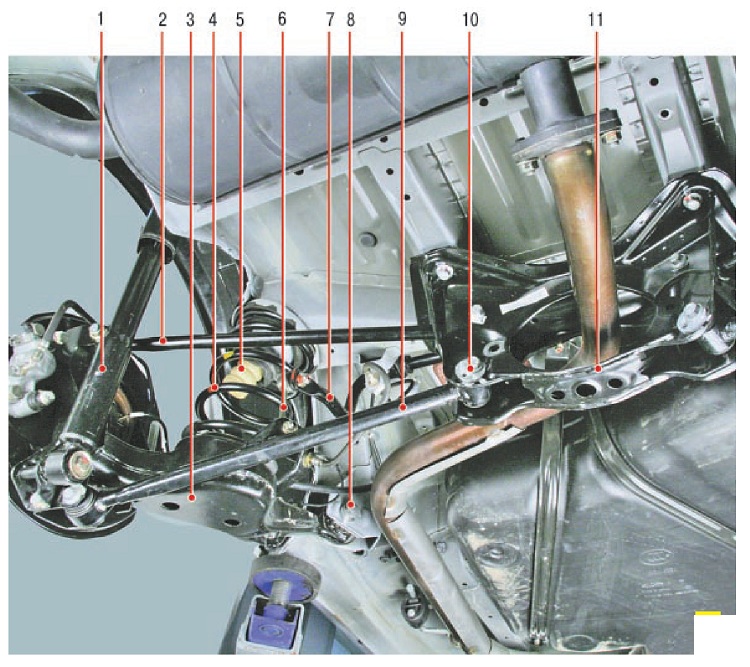

Рис. 7.2. Задняя подвеска автомобиля: 1 -
амортизатор; 2 - верхний поперечный рычаг; 3 - продольный рычаг; 4 -
пружина; 5 - буфер хода сжатия; 6 - стойка стабилизатора; 7 - штанга
стабилизатора; 8 - шарнир продольного рычага; 9 - нижний поперечный
рычаг; 10 - эксцентрик регулировки улов установки заднего колеса; 11 -
поперечина
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ЗАДНЕЙ ПОДВЕСКИ
|
Причина неисправности
|
Способ устранения
|
Шум и стук в подвеске при движении автомобиля
|
|
Неисправны амортизаторы
|
Замените или отремонтируйте амортизаторы
|
|
Ослаблено крепление амортизаторных стоек или изношены втулки
проушин амортизаторов и резиновые втулки
|
Затяните болты и гайки крепления амортизаторных стоек,
замените изношенные или поврежденные детали
|
|
Износ сайлентблоков рычагов подвески
|
Замените сайлентблоки
|
|
Осадка или поломка пружины
|
Замените пружину
|
|
Стук от «пробоя» подвески вследствие разрушения буфера хода
сжатия или перегрузка задней подвески
|
Замените поврежденные буфера, разгрузите заднюю
подвеску автомобиля
|
Увод автомобиля от прямолинейного движения
|
|
Осадка или поломка одной из пружин подвески
|
Замените пружину
|
|
Смещение задней оси автомобиля вследствие износа
сайлентблоков рычагов подвески
|
Замените сайлентблоки
|
|
Деформация рычагов подвески
|
Замените балку задней подвески
|
Частые «пробои» задней подвески
|
|
Перегружена задняя ось автомобиля
|
Разгрузите заднюю ось
|
|
Осадка или поломка пружины
|
Замените пружину
|
|
Не работают амортизаторы
|
Замените или отремонтируйте амортизаторы
|
